所屬科目:捷運◆電子工程
一、(一)請算出圖一(a)之兩埠阻抗矩陣參數,即 Z 參數? (10 分)
(二)請算出圖一(b)之兩埠導納矩陣參數,即 Y 參數? (10 分)
三、試以 NAND 閘設計(包含式子推導及繪製電路圖)。 (20 分)

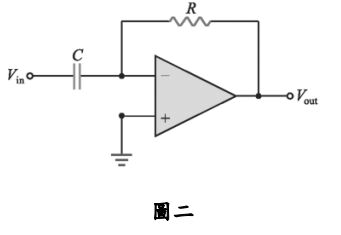

四、(一) 圖二之電路功能為何? 若為正弦波,則與之相 位關系為何(等於、落後、亦或是領先) ? (10 分)
(二) 若分別為三角波與方波,則分別為何 ? (10 分)
