113年 - 113-2 交通部航港局_船員岸上晉升適任性評估筆試測驗_二等大管輪：電機電子與自動控制#125547

1. 直流發電機中決定導體的感應電流、運動方向及磁場方向之間的關係是： (A)佛萊銘左手定則 (B)佛萊銘右手定則 (C)楞次定律 (D)法拉第電磁感應定律

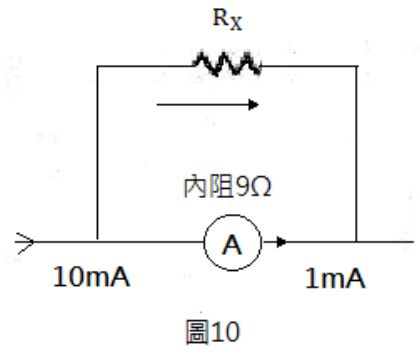

2. 如圖10所示，有一電流表其內阻為9歐姆，滿刻度偏轉電流為1mA，若欲擴大量度至10mA，其並接分流器電阻值為多少歐姆 ? (A)R_X=1歐姆(B)R_X=2歐姆(C)R_X=9歐姆(D)R_X=1/9歐姆

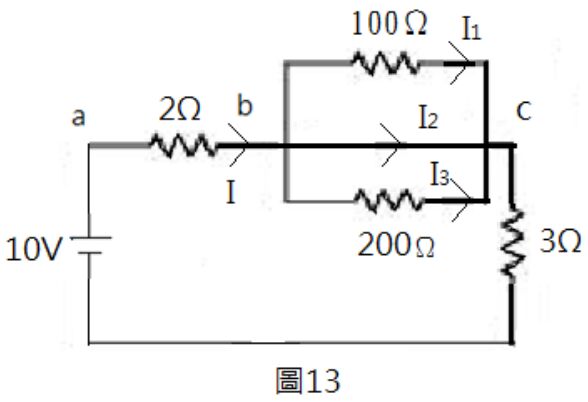

3. 如圖13試求I₂ 。(A)I₂₌0A(B)I₂₌1A(C)I₂₌2A(D)I₂₌3A

4. 如圖36試求 R_ab 。

(A)0歐姆 (B)1歐姆 (C)2歐姆 (D)3歐姆

5. 在燃油黏度自動控制系統中，其控制對象為下列何者？ (A)燃油增壓泵 (B)燃油黏度計(C)燃油黏度 (D)燃油加熱器

6. 可變螺槳的轉速控制是屬於： (A)程序控制 (B)定值控制 (C)追值控制 (D)隨機控制

7. 若將變壓器一次線圈之匝數減少，則二次側兩端之電壓？ (A)降低 (B)升高 (C)不變(D)不一定

8. 下列答案中就一個對稱三相電壓源必須滿足的條件。何者錯誤？ (A)頻率相同 (B)電壓大小相同 (C)電流相同 (D)相位差120度

9. 假設電感值為L，電源頻率為ω，電流為i，試問該電感的感抗值為何？(A)L✖(di/dt)(B)L✖ω(C)L✖(dq/dt) (D)1/Lω

10. 電動機在負載變動下，其速率變化的程度稱為？ (A)電壓調整率 (B)速度調整率 (C)電 流變化率 (D)轉差率

11. 在控制系統中依據誤差來決定控制量的機構是？ (A)檢測器 (B)比較器 (C)操作器 (D)控 制器

12. 下列何者不是自激式發電機電壓建立的基本條件？ (A)磁場必須有剩磁存在 (B)場電阻必須小於臨界場電阻 (C)轉速必須高於臨界速率 (D)必須與負載連接

13. 三相對稱負載Y形聯接，其線電壓為440V，則相電壓為 (A)220V (B)440V (C)254V(D)110V

14. 要消除剩磁現象一般可以如何處理？ (A)加壓 (B)加磁 (C)加熱 (D)冷卻

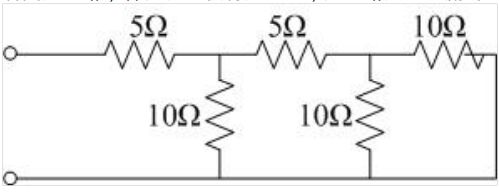

15. 如右圖之電路，若施以30伏特之電壓，此電路之總電流為 ：(A)3A (B)1.5A (C)1A (D)0.75A

16. 以下何種功率是以能量儲存之方式儲存於電路元件中，而不會消耗？ (A)實功率 (B)虛功率 (C)顯功率(視在功率) (D)平均功率

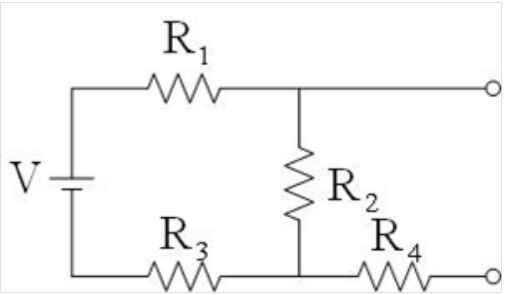

17. 右圖之電路，V=50伏特 ，R₁=20Ω ，R₂=30Ω，R₃=10Ω，R₄=10Ω，其戴維寧等效電壓為： (A)20伏特 (B)25伏特 (C)50伏特 (D)60伏特

18. 若一線圈內出現磁通變化，線圈會產生電動勢以反抗磁通之變化，此原理稱為： (A)電磁效應 (B)法拉第定律 (C)楞次定律 (D)克希荷夫電流定理

19. 三相△接法的電路，若線電壓為440V，線電流為100A，則相電壓為： (A)440V (B)(C)(D)

20. △-△接線之變壓器如果燒毀其中一相，其容量： (A)不變 (B)下降為原來的(C)降為原來的1/3 (D)為零(無法使用)

21. 使用電壓100伏特，電流10安培，功率因數0.5之交流負載，其電阻值為多少Ω ： (A)5 (B)10 (C)50 (D)100

22. 若單相交流電壓100伏特，電流10安培，有效功率600瓦特，此電路的虛功率為： (A)200Var (B)400Var (C)600Var (D)800Var

23. 三相感應電動機的轉速等於同步速率時，其轉差率(Slip)S為： (A)0 (B)0.5 (C)1(D)S＜0

24. 如果將直流串激式電動機的電源極性反接，電動機將如何： (A)反轉 (B)轉速上升(C)轉速下降 (D)轉向及轉速不變

25. 若感應電動機轉子的轉速達到同步速率時，電動機的反應為： (A)產生最大電流 (B)產生最大轉矩 (C)感應最大電勢 (D)感應電勢為零

26. 單相電動機起動轉矩最平滑者為： (A)裂相式 (B)電容式 (C)蔽極式 (D)推斥式

27. 蓄電池放電時，電解液最高容許比重約為： (A)1.5 (B)1.3 (C)1.1 (D)1

28. 蓄電池的容量單位為： (A)伏-安 (B)千瓦 (C)安培-小時 (D)千瓦-小時

29. 在柴油機之缸套冷卻水溫度控制系統中，其受控系統(controlled process)為： (A)柴油機 (B)海水泵浦 (C)淡水泵浦 (D)淡水冷卻器

30. 關於克希荷夫電壓定理敘述那一項是對的: (A)一個封閉迴路電壓降總合為零 (B)一個封閉迴路電壓升總合不為零 (C)一個封閉迴路電壓升不會等於電壓降 (D)流入節點之電流 等於流出節點之電流

31. 構成一個交流弦波訊號不需那一要素: (A)振幅大小 (B)頻率高低 (C)平均值 (D)相位

32. 發電機產生感應電壓可利用何定理來解釋其現象? (A)法拉第定理 (B)安培定理 (C)歐姆定理 (D)白努利定理

33. 下列何者為變壓器做極性試驗主要目的為? (A)確定匝數比 (B)確定銅損大小 (C)確定鐵 損大小 (D)並聯運用

34. 若變壓器之額定容量為22KVA，一次側與二次側匝數比為20:1，如果二次側電壓有效值為220V，求一次側電流有效值為何? (A)100A (B)10A (C)5A (D)1A

35. 直流電動機(馬達)產生旋轉之旋轉方向可利用何定理來判斷? (A)佛萊銘左手定則 (B)佛萊銘右手定則 (C)安培定理 (D)歐姆定理

36. 同步發電機之電樞負載電流所產生之電樞磁通，會增加或減少激磁磁場之強度此現象稱為? (A)煞車效應 (B)自動電壓調整 (C)電樞反應 (D)功因調整

37. 下列那一個是閉迴路回饋(Feedback)控制系統之優點? (A)設備成本較低 (B)系統構造較簡易 (C)系統穩定性較佳 (D)準確度較低

38. 兩個10亨利電感器並聯後再與一個20亨利電感器串聯電感值會變化為多少? (A)15亨利(B)20亨利 (C)25亨利 (D)30亨利

39. 一個10歐姆電阻與一個10歐姆電感抗並聯後其阻抗值大約為多少? (A)5歐姆 (B)7.07歐 姆 (C)14.14歐姆 (D)20歐姆

40. 一個1法拉之電容器當其兩端之交流電壓為時，求其所消耗平均功率為何? (A)0W (B)2W (C)4V (D)8V

41. 關於同步發電機無刷式激磁方式下列那一個有錯? (A)屬於他激式的一種 (B)利用與發電機同軸小型發電機經整流後產生激磁 (C)故障率偏高 (D)維修保養容易

42. 關於一般三相感應電動機在負載不變下，在鼠籠型轉子下作速度控制，下列敘述那一個是正確的? (A)改變定子電源頻率 (B)改變磁場 (C)改變電源相位 (D)改變電源電壓大 小

43. 一個電路其阻抗值為5+5i(Ω)，若其流過電流為 ，求其實功率(平均功率)為何？ (A)250W (B)125W (C)75W (D)25W

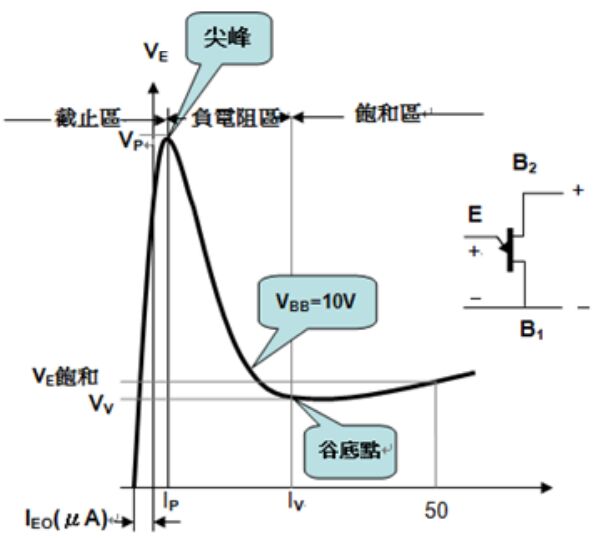

44. 能產生觸發脈衝，使觸發時間更精準，如用於發電機自動並聯操作使用，該元件是何名稱?參考圖示。(A)矽控電晶體(SCR) (B)雙面電晶體(BJT) (C)單面電晶體(UJT) (D)閘控電晶體

45. 若港口檢查人員，要求測試緊急發電機啟動運轉並配電，最常採用之方法為何種方法? (A)緊急配電盤上之控制鈕轉至TEST 位置。 (B)緊急配電盤上之控制鈕轉至MANU 位置啟動再手動配電。 (C)機艙主配電盤上之啟動鈕啟動後配電。 (D)駕駛台分電箱上之啟動鈕啟動後配電。

46. 具兩個輸入信號之控制元件，一個輸入信號為設定值，另一信號為感知器探知的回授信號，依據該兩種信號修正後，而輸出控制用信號，該元件是何名稱? (A)控制器 (B)致動器 (C)回授器 (D)比較器

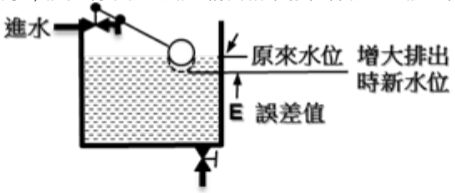

47. 如圖示，該控制系統缺點是輸出結果存在著較大的誤差值。是何種控制模式?(A)比例控制 (B)積分控制。(C)微分控制。 (D)綜合控制。

48. 如圖示，金屬材料做成如伸縮囊，是壓力控制和溫度控制中，把流體壓力，或流體在封閉容器內，因溫度產生之壓力轉換成位移的重要元件，是屬何種壓力感知元件(A)玻登管。 (B)薄膜。 (C)伸縮箱 。 (D)應變規。

49. 在液體櫃內裝一垂直測深管，管長等於液體深度，液管上端向管內輸送略大於管內靜壓力之壓縮空氣，並使其不停地由管下端逸出，此時管內空氣壓力和液體深度成正比，所以只要知道液體比重，就可算出液體的深度，是屬何種液位感知元件 (A)浮球 (B)靜壓壓力式 (C)水頭壓差式 (D)氣泡式

50. 發電機並聯後欲將部分負載移至新進並聯的發電機時，宜採用下列何者方法？ (A)增加原發電機之速率 (B)增加新進發電機之速率 (C)增加原發電機之激磁 (D)減少新進發電機之激磁
