113年 - 113-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#125557

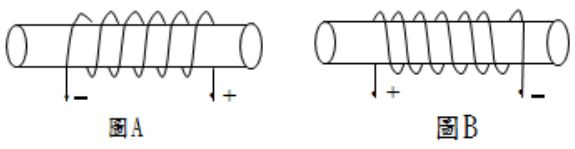

1. 下圖為漆包線繞在鑄鐵上，並接上直流電源，試問N極是在鑄鐵之左側或是右側 (A)圖A是N在左，圖B是N在右 (B)圖A是N在右，圖B是N在左 (C)二者的N都在左 (D)二者的N都在右

2. A電燈規格是100Ｖ、500Ｗ與B電燈規格是100Ｖ、200Ｗ，以及C電燈規格是100Ｖ、100Ｗ等三個電燈串聯在100Ｖ上。試問電燈亮度之順序是？請選出最正確答案(A)A＞B＞C (B)A＞C＞B (C)B＞A＞C (D)C＞B＞A

3. 都是1000KW的GA、GB、GC三台發電機併車運行，供應2700KW的不變負載。GC之引擎突然明顯降速。此瞬間，發生逆功率的發電機是 (A)GA (B)GB (C)GC (D)GA與GB

4. 船舶發電機在完成併車(並聯)後，如何把虛功率(Q)合理分配給新併入發電機 (GA)？( ：匯流排上發電機的場電流) (A)(B)(C) ，並保兩者端壓都等於額定值 (D)緩慢減少匯流排發電機之引擎油量，同時增加GA引擎油量，並保持兩者電壓都等於額定值

5. 對於線繞式三相感應馬達的起動電流(I)與起動轉矩(T)的特性是；若馬達在起動時，調節其外電阻可使： (A)I小、T小 (B)I大、T大 (C)I小、T大 (D)I大、T小

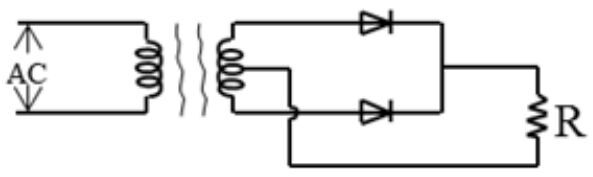

6. 如下圖，是什麼整流電路 (A)單相半波 (B)單相全波 (C)三相半波 (D)三相全波

7. 當有電流流過，則會發生顏色光的電子元件稱為 (A)發光二極體 (B)光電二極體 (C)光導電池 (D)熱敏電阻

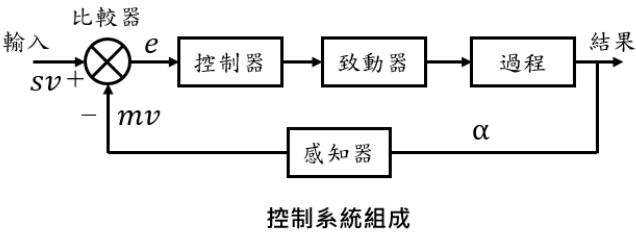

8. 由下圖，測定值是?(A)sv (B)mv (C)e (D)a

9. 將純化的矽材料，摻入5個價電子的雜質材料後所形成的是？ (A)正電性材料 (B)負電性材料 (C)中性材料 (D)P-型材料

10. P型材料因下列何者不足導致電洞產生？ (A)原子 (B)中子 (C)電子 (D)離子

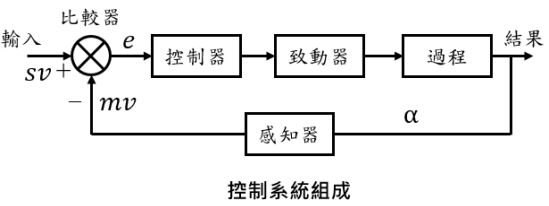

1. 由下圖的比較器，其輸入為設定值的sv以及由知感器送來的結果訊號（mv），而輸出 e有哪幾種的可能

2. 請敘述為何機艙的電機設備要做絕緣試驗，且所使用的檢驗工具為何？

3. 請定義下圖閉路控制系統中的四方形格子部分及其他必要的定義。

4. 由下圖請說明電路互鎖(Inter-lock)的功能。

5. 請敘述船用電機接地的重要性及其種類。

6. 由下圖說明電路自持(Self-lock)的功能。

7. 請敘述交流電動機不能啟動的原因及檢查或故障排除的方法。
