114年 - 00901 泥水─砌磚丙級工作項目 01：識圖 51-103（2025/10/07 更新）#131838

科目：技檢◆泥水-砌磚-丙級 | 年份：114年 | 選擇題數：53 | 申論題數：0

試卷資訊

所屬科目：技檢◆泥水-砌磚-丙級

選擇題 (53)

51. 下列那一類鉛筆蕊軟度最大？ (A)1B (B)2B (C)4B (D)6B 。

52. 製圖最常採用之鉛筆蕊為 (A)HB (B)2H (C)3H (D)6H 。

53. 下列那一種尺規，其製圖主要功能與丁字尺相同？ (A)直尺 (B)圓規 (C)三角板 (D)平行尺。

54. 建築圖中可不註明單位之尺度單位為 (A)公分 (B)公厘 (C)公尺 (D)公寸。

55. 結構體之外側繪一細線如右圖“

”是表示 (A)敲平 (B)粉刷 (C)油漆 (D)不須加工。

56. 一般將裝修材料之品牌﹑規格，標註於 (A)配置圖 (B)位置圖 (C)粉刷表 (D)透視圖。

57. 建築結構圖中標示鋼筋部分採用 (A)粗實線 (B)細實線 (C)粗虛線 (D)粗點線。

58. 建築圖中，符號＠表示 (A)長度 (B)寬度 (C)厚度 (D)間隔。

59. 建築圖中，符號表材料之 (A)半徑 (B)直徑 (C)規格號碼 (D)高度。

60. 消防送水口的符號為 (A)

61. 圖面上 fy＝2800kgf/cm² 係表示鋼筋之 (A)抗壓強度 (B)降伏強度 (C)抗拉強度 (D)抗剪強度。

62. 下圖建築圖中符號表示

(A)普通門 (B)防爆門 (C)普通窗 (D)具 1 小時防火時效防火門。

63. 按 CNS 規定建築物之立面圖，其比例尺不得小於 (A)1/50 (B)1/100 (C)1/200(D)1/300 。

64. 窗之規格標註為 120×150，則其合理使用單位是 (A)㎞ (B)㎝ (C)㎜ (D)m 。

65. 剖面標記大寫英文字母避免採用 (A)D 及 E (B)W 及 X (C)I 及 O (D)A 及 B 。

66. 建築製圖平面圖，下樓梯文字簡寫符號為 (A)UP (B)DN (C)UU (D)DD 。

67. 建築圖應附下列何種圖，找圖較容易？ (A)標準圖 (B)設備圖 (C)索引圖 (D)指標圖。

68. 欲繪製比例尺 1/3 之圖，須應用下列何種比例尺較方便？ (A)1/100 (B)1/200(C)1/300 (D)1/400 。

69. 欲繪製寬度 2 公分之伸縮縫詳細圖，宜採用那一種比例尺來繪圖？ (A)1/200 (B)1/100 (C)1/50 (D)1/5 。

70. 10000m2 若以比例尺 1/100 繪製，則繪製完成之圖面以實尺量之，所量得之圖上面積為 (A)1m² (B)10m² (C)100m² (D)10000m² 。

71. 15cm 長之直尺若以其代用 1/400 之比例尺，則此尺不移動可繪製之最大長度為 (A)15m (B)30m (C)45m (D)60m 。

72. 製圖之完美目標首重 (A)美觀 (B)整潔 (C)迅速 (D)正確。

73. 描圖紙是一種 (A)感光紙 (B)模型紙 (C)透明紙 (D)牛皮紙。

74. 牆面之裝修詳細圖，是屬於哪一種圖面？ (A)平面圖 (B)立剖面圖 (C)配置圖(D)位置圖。

75. 畫同心圓應從下列何者先畫？ (A)最大的圓 (B)最小的圓 (C)中央的圓 (D)任一個圓。

76. 一個三角錐體是一個 (A)三面體 (B)四面體 (C)五面體 (D)六面體。

77. 三個大小不同之圓形相切，其切點最少為幾點？ (A)0 (B)1 (C)2 (D)3 。

78. 下列何者之對角線長可能不相等？ (A)長方形 (B)平行四邊形 (C)等腰梯形 (D)正方形。

79. 根據 CNS11567 圖樣及圖示之繪圖原則中，基準線原則上是以何種線繪製？ (A)粗實線 (B)細實線 (C)粗單點線 (D)細單點線。

80. 建築圖中表示加強磚造的文字簡寫符號是 (A)S (B)W (C)B (D)RB 。

81. 砌築紅磚時應與其他水電工程配合，預留洞位或砌入套管。若須開鑿洞口管槽時，開鑿工作及因開鑿所產生的污物清除工作應由誰監督處理？ (A)其他工程 (B)圬工 (C)監造人 (D)業主。

82. 依國家標準 CNS 規定，下列何者不是繪製建築平面圖使用之比例尺？ (A)1/50 (B)1/100 (C)1/150 (D)1/200 。

83. 建築物各樓層高度標註，是指下列何者之高度？ (A)地板線至天花板線 (B)地板中心線至直上一層的地板中心線 (C)天花板線至直上一層的天花板線(D)自室內地板面至其直上一層地板面。

84. 鉛筆筆蕊硬度，由軟到硬依序應為 (A)H、F、B、HB (B)B、F、H、HB (C)H、F、HB、B (D)B、HB、F、H 。

85. 欲使用比例尺繪製比例 1/25 之圖，應以下列何種刻度，較為方便 (A)1/100(B)1/200 (C)1/300 (D)1/500 。

86. 下列何種角度無法利用一般常用三角板（45/45 度、30/60 度）配合平行尺完成 (A)15° (B)75° (C)165° (D)205° 。

87. 結構平面圖中 2C3 代表 (A)2 樓 3 號柱 (B)2 樓 3 號梁 (C)3 樓 2 號柱 (D)2 樓 3號版。

88. 建築物外牆中心線或其代替柱中心線內之最大水平投影面積稱之為 (A)樓地版面積 (B)總樓地版面積 (C)建築面積 (D)基地面積。

89. 建築相關法規體系中「建築技術規則」是屬建築法之 (A)母法 (B)行政命令(C)姐妹法 (D)法定職權。

90. CNS 的 A2 圖紙規格(單位：㎜)為下列何者？ (A)210×297 (B)297×594 (C)420×594 (D)594×841 。

91. 有關 A 系列圖紙規格的敘述，下列哪一項為正確？ (A)圖紙的長邊為短邊的 1.5 倍 (B)A0 圖紙的長邊為 A1 圖紙長邊的 2 倍 (C)A1 圖紙的面積為 A3圖紙面積的 2 倍 (D)A2 圖紙的面積為 A4 圖紙面積的 4 倍。

92. 繪圖時，利用三角板搭配平行尺畫垂直線，應 (A)由上往下畫 (B)由下往上畫 (C)來回重複描繪 (D)任意描繪。

93. 下列何種角度無法利用一組三角板(30°-60°三角板及 45°-45°三角板)配合平行尺完成？ (A)105° (B)135° (C)165° (D)185° 。

94. 利用一組三角板(30°-60°三角板及 45°-45°三角板)配合平行尺，最多可將一個圓等分成幾等分？ (A)8 (B)12 (C)16 (D)24 。

95. 計算不規則六邊形面積，至少應分成幾個三角形？ (A)三個 (B)四個 (C)五個(D)六個。

96. 依據 CNS 11567 建築製圖符號「BM」是表示 (A)中心點 (B)水準點 (C)垂直點 (D)座標原點。

97. 有關比例尺之表示，下列何者最大？ (A)1：10 (B)10：1 (C)1 吋=1 呎 (D)1 呎=1 吋。

98. 下列何者為 CNS 建築製圖「承重牆」之符號 (A)BW (B)CW (C)SW (D)DW 。

99. 建築圖之圖號為 (A)A (B)C (C)S (D)E 。

100. 在施工圖說上，標註

的記號為 (A)分割線 (B)中心線 (C)斜度 (D)錯誤取消。

101. 施工圖說上槽型鋼標註

- 50 ㎜× 25 ㎜ × 5.0 ㎜，其中 5.0 ㎜指的為 (A)槽型鋼寬度 (B)槽型鋼高度 (C)槽型鋼厚度 (D)槽型鋼長度。

102. 公制鋼捲尺最小刻度單位為 (A)公尺 (B)公寸 (C)公分 (D)公厘。

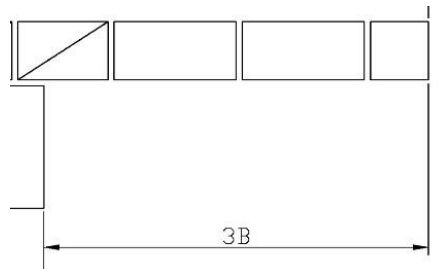

103. 如下圖，若為標準磚時，則尺寸 3B 為______公分。

(A)62 (B)63 (C)64 (D)65
