1. 利用一套三角板(45°與 30°、60°)與平行尺配合使用，無法繪出下列何者角度？ (A)15° (B)40° (C)75° (D)105° 。

2. 在正投影中，物體離投影面愈遠，所得的圖形 (A)愈大 (B)愈小 (C)不變(D)不一定。

3. 下圖此材料符號是指

(A)合板剖面 (B)實木剖面 (C)塑合板剖面 (D)纖維板。

4. 下圖之側視圖

5. 在下圖中，''X''表示

(A)瑕疵 (B)廢料 (C)木心板的橫斷面 (D)木心板的縱斷面。

6. 以圓的半徑在圓周上等分，再依次連接各點，即得 (A)正五邊形 (B)正六邊形 (C)正七邊形 (D)正八邊形。

7. 圖面上投影法的標註表示第三角畫法的符號為(A)

8. 投影時表示眼睛位置的點稱為 (A)投影 (B)畫面 (C)視點 (D)視線。

9. 要同時表示對稱物體的外部輪廓與內部結構，可採用下列何種畫法？(A)全剖面 (B)半剖面 (C)旋轉剖面 (D)移出剖面。

10. 尺度標示''R10''是指 (A)圓周 10 (B)直徑 10 (C)半徑 10 (D)半圓 10 。

11. 圖紙 A3 之面積大小為 A2 面積大小之 (A)3/2 倍 (B)2/3 倍 (C)2 倍 (D)1/2倍。

12. 家具工作圖為方便閱讀起見，常將前視圖之剖面線以下列何種色線表示之？ (A)綠 (B)藍 (C)黃 (D)紅。

13. 下圖表示

(A)人造板材邊緣先貼美耐板後，表面再貼美耐板 (B)人造板材表面先貼美耐板後，邊緣再貼美耐板 (C)人造板材邊緣先貼實木皮後，表面再貼實木皮 (D)人造板材表面先貼實木皮後，邊緣再貼實木皮。

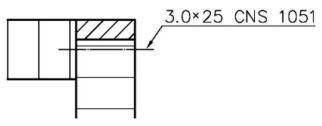

14. 下圖 3.0×25 木螺釘中，3.0 表示

(A)木螺釘螺紋內徑為 3.0mm (B)木螺釘釘帽直徑為 3.0mm (C)木螺釘螺桿直徑為 3.0mm (D)木螺釘螺距為3.0mm 。

15. 下圖所採用之投影法為

(A)第一角投影法 (B)第二角投影法 (C)第三角投影法 (D)第四角投影法。

16. 下列半徑的標註法，何者正確？ (A)

17. 下列何者是以複面投影法繪製而成？ (A)等角圖 (B)正投影圖 (C)一點透視圖 (D)二點透視圖。

18. 旋轉剖面，通常是將剖面在視圖上旋轉 (A)30° (B)45° (C)60° (D)90° 。

19. 鳩尾榫之斜度，一般為 (A)1:2 (B)1:4 (C)1:6 (D)1:10 。

20. 尺度線與工作物的距離應為字高之 (A)1 倍 (B)2 倍 (C)3 倍 (D)4 倍。

21. 虛線線段的間隔是 1mm，每段長約 (A)1mm (B)3mm (C)5mm (D)7mm 。

22. 以實線 0.5mm 的線組繪圖，虛線應用 (A)0.7mm (B)0.5mm (C)0.35mm (D)0.25mm 。

23. 此符號是表示 (A)膠合 (B)釘接 (C)木理方向 (D)特殊加工。

24. 家具的三個主要量度為 (A)寬度、深度、高度 (B)厚度、長度、深度 (C)高度、厚度、深度 (D)厚度、寬度、長度。

25. 投影線均集中於一點者為 (A)軸測投影 (B)斜投影 (C)透視投影 (D)陰影。

26. 輔助視圖之用途在於表示下列何面的實際視圖？ (A)傾斜面 (B)前面 (C)頂面 (D)底面。

27. 為了表示物體內部構造常採用 (A)正視圖 (B)輔視圖 (C)剖視圖 (D)立體圖。

28. 依照 CNS 木工製圖應該採用 (A)第一角畫法 (B)第二角畫法 (C)第三角畫法 (D)第一及第三角均可。

29. 第一角畫法之俯視圖位於前視圖之 (A)上方 (B)下方 (C)左方 (D)右方。

30. 通常軟度的Ｂ級鉛筆用於 (A)畫剖面線 (B)畫虛線 (C)註明尺度 (D)畫邊框。

31. 製圖時，畫虛線應使用何種線條 (A)粗線 (B)中線 (C)細線 (D)粗、中、細線均可。

32. 製圖時，畫尺度線應使用何種線條 (A)粗線 (B)中線 (C)細線 (D)粗、中、細線均可。

33. 下列鉛筆硬度等級何組為由硬到軟 (A)F、H、HB、B (B)H、F、HB、B(C)H、HB、F、B (D)H、HB、B、F 。

34. 將註解之數字及文字引至圖上適宜處之線段為 (A)尺度界線 (B)指線 (C)中心線 (D)尺度線。

35. 繪製三視圖通常是選較複雜之面作為 (A)前視圖 (B)俯視圖 (C)右側視圖(D)左側視圖。

36. 第一角投影法繪圖的原理是 (A)物體在視點與投影面之間 (B)視點在物體與投影面之間 (C)投影面在物體與視點之間 (D)立點在物體與投影面之間。

37. 有一矩形其短邊為 1000mm，以黃金分割之比例計算，其長邊約為 (A)1400mm (B)1600mm (C)1800mm (D)2000mm 。

38. A4 圖紙之規格為 (A)210mm×297mm (B)4 開 (C)297mm×420mm (D)8 開。

39. 對稱形狀之工作物，在圖面上可以何種線表示之？ (A)對稱線 (B)中心線(C)虛線 (D)斷裂線。

40. 下列哪種圖，係表示製作加工之順序 (A)零件圖 (B)流程圖 (C)組合圖 (D)詳圖。

41. 投影時投影所在之平面，稱為 (A)直立面 (B)投影面 (C)曲面 (D)投影體。

42. 水平投影面與直立投影面之交線，稱為 (A)主基線 (B)副基線 (C)PL (D)HL 。

43. 所謂 120 磅圖紙，是指全開圖紙多少張的重量？ (A)100 張 (B)120 張 (C)500 張 (D)1000 張。

44. 分規之用途為 (A)畫圖與等分 (B)量度與畫圖 (C)移距與等分 (D)畫弧與等分。

45. 正八角形桌面，相鄰兩邊之夾角為 (A)60° (B)120° (C)135° (D)180° 。

46. 立體圖之繪製以_______較佳。(A)等角圖 (B)等斜圖 (C)半斜圖 (D)3/4 斜圖

47. 畫等角立體圖時，物體深度以______ 最不失真。(A)長度不變 (B)縮小成 60％ (C)縮小成 70％ (D)縮小成 80％

48. 木工製圖中，木螺釘規格 (A)以鏈線加註說明 (B)以指線加註說明 (C)以中心線加註說明 (D)不必說明。

49. 家具製作第一個要滿足的條件是 (A)顏色 (B)機能 (C)比例 (D)質感。

50. 家具桌面造型較不常用的多邊形是 (A)五邊形 (B)六邊形 (C)七邊形 (D)八邊形。
