114年 - 02900 視聽電子甲級工作項目 07：音響放大器 1-50（2025/10/16 更新）#132287

科目：技檢◆視聽電子-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆視聽電子-甲級

選擇題 (50)

1. 有一放大器之輸入阻抗為 1KΩ，開路電壓增益(AV)為 50，若採用電壓串聯負回授型態，其回授比率為 20%，則此回授放大器之輸入阻抗應為(A)3 (B)5 (C)9 (D)11 KΩ。

2. 下圖為負回授型 RIAA 再生等化電路，放音時之輸出信號曲線決定於回授電路之 R.C 試問 F3 之頻率應為多少？

(A)48Hz (B)1535Hz (C)711Hz (D)2133Hz 。

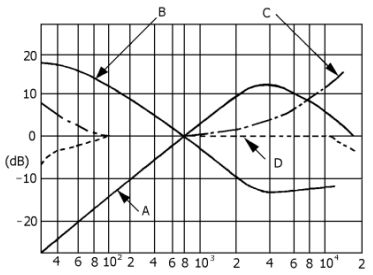

3. 下圖之頻率響應曲線分別為錄音等化曲線、放音等化曲線、磁頭頻率響應曲線與綜合曲線，試問磁頭頻率響應曲線為

(A)A 曲線 (B)B 曲線 (C)C曲線 (D)D 曲線。

4. 錄音機在錄音時，發生串音(CROSS-TALK)，其故障原因，下列說明何者為錯誤 (A)磁頭的位置不正確 (B)磁頭的高度和導帶器的高度不平時 (C)錄音之振盪偏壓過低 (D)使用背張力過大的磁帶。

5. 前置放大器的電源供給電路中常有一大容量的電容器外另再並聯一只小電容量的電容器；其主要目的為 (A)增加電容量 (B)降低低頻阻抗 (C)提高低頻阻抗 (D)降低高頻阻抗。

6. 對各種成音輸入裝置須採前置放大器，其輸入阻抗最高者為 (A)靜電式麥克風 (B)陶瓷唱頭 (C)錄音頭 (D)磁性音頭。

7. 以變壓器為輸出耦合之Ａ類功率放大電路其效率比直接以電阻為負載者為 (A)低 (B)高 (C)相等 (D)不一定。

8. 下列何者不屬於 OCL 電路之優點 (A)頻率反應佳 (B)抑制雜音能力較強 (C)穩定度較佳 (D)功率輸出較大。

9. 一放大器採用 RC 交連，則其頻率響應 (A)低頻佳 (B)高頻差 (C)低頻差 (D)高低頻均佳。

10. 串級放大器之頻寬較單級放大器 (A)寬 (B)窄 (C)視級數而定 (D)視接地種類而異。

11. 錄音機在錄音時，磁帶上所感應出來之小磁場排列與聲頻信號之頻率關係為 (A)頻率愈高排列愈鬆 (B)頻率愈低排列愈密 (C)頻率愈高排列愈密 (D)與頻率排列兩者無關。

12. 隨身聽卡式錄音座於錄放音時捲取轉盤力矩為 (A)20±15g/cm (B)35±15g/cm (C)55±15g/cm (D)65±15g/cm 。

13. 放音機在大音量時放音正常，音量旋小時則會失真，此時應該檢修 (A)放音補償電路 (B)偏壓振盪電路 (C)後級放大偏壓電路 (D)消音電路。

14. 具有較大殘留磁通密度的錄音帶是下列何者 (A)氧化鐵帶 (B)二氧化鉻帶(C)金屬帶 (D)鉻質磁帶。

【已刪除】15. (本題刪題)錄音帶於放音時會絞帶，試問會發生此種故障與下列說明何項為無關 (A)捲取轉盤力矩不足 (B)壓帶輪變形 (C)主驅動軸不潔 (D)錄放音頭磨損。

16. 以電阻作負載之Ａ類功率放大器之最高效率為 (A)25% (B)59% (C)75% (D)78.5% 。

17. 在放大器音質控制電路中下列敘述何者為錯誤 (A)RC 衰減型，可變電阻通常採用Ａ型 (B)音質控制電路的輸出約在 1V 左右 (C)於較高音量時響度控制能提升高低頻段的輸出 (D)高頻信號易通過電容器。

18. 為使 EQ 放大級輸出阻抗匹配良好，通常在 EQ 放大級與音質控制電路間加 (A)共射極放大電路 (B)共基極放大器 (C)共集極放大器 (D)差動放大器。

19. 用作脈波取樣的放大器為 (A)Ａ類 (B)Ｂ類 (C)Ｃ類 (D)ＡＢ類。

20. Ｂ類放大器之偏壓為 (A)等於 0 (B)等於切入電壓 (C)為負偏壓 (D)大於切入電壓。

21. (本題刪題)錄音機壓帶輪與飛輪主軸不平行，將會出現何種故障 (A)磁帶行走速度變快 (B)易造成絞帶 (C)聲音出現顫抖 (D)無法自動停止。

22. 當 REW 時若捲取輪的煞車失效，則會出現故障為何 (A)無法自動停止 (B)快速倒帶後停止時磁帶被拉長 (C)快速前往後停止時磁帶被拉長 (D)快速倒帶停止後，再放音會絞帶。

23. 收錄音機的 BEAT 開關是在切換 (A)音頻信號的高頻範圍以防止和錄音偏壓產生拍差 (B)錄音偏差的直流位準以適應不同品種的磁帶 (C)錄音偏壓的頻率以防止與音頻信號成份產生拍差 (D)錄音偏壓的頻率，以防止與AM 收音機的頻率產生拍差。

24. 揚聲器單元接點上的正負標記在同一套立體音場中接法應一致，否則會產生 (A)諧波失真 (B)音量變大 (C)音域變窄 (D)燒毀擴大機。

25. 若無喇叭保護電路，則瞬間的開關電源的動作通常較容易損壞 (A)高音喇叭 (B)中音喇叭 (C)低音喇叭 (D)分類網路。

26. OTL 或 OCL 電路輸出端上常有一組 RC 串聯接地的電路其作用為 (A)相位補償電路，防止因相移產生的寄生振盪 (B)高音域衰減電路防止高頻損壞喇叭 (C)電抗性電路，消除電路與喇叭音圈所可能引起的寄生振盪 (D)電流負回授電路，消除高音域的失真且穩定電路的工作。

27. 錄放音頭的間隙應與電路的錄音偏壓配合，間隙寬度應約為偏壓信號波長的 (A)1/2 (B)1/4 (C)1 (D)1/8 倍。

28. 一捲 C-60 的卡式錄音帶，其總長度約為 (A)68m (B)88m (C)98m (D)108m 。

29. 為了兼顧效率與失真度，並消除交越失真，通常功率放大級採用 (A)Ａ類(B)Ｂ類 (C)ＡＢ類 (D)Ｃ類。

30. 下列何者為變壓器交連的優點 (A)傳輸效率高 (B)高頻響應好 (C)低頻響應好 (D)體積小。

31. 有關錄音機之敘述下列何者為錯誤 (A)錄音時為免除磁化曲線的非線性通常都加有偏壓 (B)放音時放大電路得對高頻加以提升以得一平坦的輸出特性 (C)磁帶與錄音之相對速度愈快則高頻特性愈佳 (D)錄音頭之間隙通常填入鋁等非磁性材料。

32. 錄音機內之小型馬達若為逆時針轉動者，會以何字母為其縮寫之標示 (A)CW (B)CCW (C)FW (D)FR 。

33. CD 唱片於記錄過程中，其取樣頻率為 (A)42.1KHz (B)43.1KHz (C)44.1KHz (D)4.321KHz 。

34. CD 唱片的左右聲道分離度為 (A)70dB (B)80dB (C)90dB (D)100dB 。

35. CD 唱片的等線速度 CLV 每秒以 (A)1.2～1.4 公尺 (B)1.8～2.0 公尺 (C)3.2～2.4 公尺 (D)2.6～2.8 公尺通過雷射光掃描。

36. CD 唱片的信號錯誤訂正是採用 (A)EFM (B)CIRC (C)PCM (D)PM 間插調變方式。

37. 錄音時，在磁帶上所感應出來的小磁場排列，與聲頻訊號之高低頻率關係為 (A)愈高頻，排列愈密 (B)愈高頻，排列愈鬆 (C)愈低頻，排列愈密 (D)與兩者無關。

38. 推挽放大器，會產生交叉失真者為 (A)Ａ類 (B)Ｂ類 (C)Ｃ類 (D)ＡＢ類。

39. OTL 放大器輸出端的耦合元件為 (A)變壓器 (B)電容 (C)電阻 (D)電感。

40. 放大器採用輸出變壓器之目的為 (A)提升高頻響應 (B)提升低頻響應 (C)增加頻寬 (D)達成阻抗匹配。

41. RIAA 的標準響應頻率是以 (A)100Hz (B)400Hz (C)1KHz (D)2KHz 為基準0dB。

42. RIAA 所定標準的目的是要 (A)唱片錄音時呈平坦響應曲線 (B)唱片播放特性與錄音的頻率響應完全相同 (C)播放時只對低頻做補償 (D)唱片播放特性與錄音採用反向補償以求輸出呈平坦特性。

43. OTL 擴大器之輸出級或其驅動級的兩基極之間，常串接了四個二極體，其用意與下列何者無關？ (A)溫度補償 (B)提供適當偏壓 (C)提高輸入阻抗(D)減少交叉失真。

44. OTL 的 VCC＝40V，R_L＝8Ω，則理論上之最大輸出功率為 (A)100W (B)50W (C)25W (D)16W 。

45. OCL 與 OTL 電路最大差異除了輸出耦合電路以外最明顯的差異在 (A)負回授電路 (B)驅動級 (C)偏壓電路 (D)是否使用差動效大級。

46. 放大器做方波測試時，若輸出方波呈

狀方波，表示 (A)低頻放大不足(B)高頻放大不足 (C)低頻相位引前 (D)高頻相位引前。

47. 放大器的靈敏度測試要件除了應將音量調在最大外，不在乎下列哪一數據？ (A)訊號頻率 (B)輸入電壓 VIO (C)消耗電流 (D)輸出功率Ｐo 值。

48. OCL 的中點電壓可容許的範圍是 (A)0±1mv (B)0±10mv (C)0±50mv (D)VCC/2±10mv 。

49. 一般 CR 方式音調控制器所採用的高音、低音控制可變電阻的型式是 (A)高音用 A 型，低音用 B 型 (B)高音用 B 型，低音用 A 型 (C)均用 A 型 (D)均用 B 型。

50. 一般負回授(NFB)方式音調控制器所採用的可變電阻的型式是 (A)高音 A型，低音 B 型 (B)高音 B 型，低音 A 型 (C)均用 A 型 (D)均用 B 型。
