114年 - 03600 工業儀器乙級工作項目 06：測試儀器及工具使用 1-52（2025/10/17 更新）#132409

科目：技檢◆工業儀器-乙級 | 年份：114年 | 選擇題數：52 | 申論題數：0

試卷資訊

所屬科目：技檢◆工業儀器-乙級

選擇題 (52)

1. 具兩組輸出的電源供應器(Power Supply)，若各組的最大電壓輸出值均為30 伏特，則我們可利用此電源供應器經由正負極性接頭的各種連接方式能達到的最大電壓輸出值為_____伏特。(A)40 (B)50 (C)60 (D)70

2. 使用示波器(Oscilloscope)時，若掃瞄時間旋鈕設在 5 ms/div 之位置，而今測得一訊號，其一週期佔據了 4 格的時距，則此信號之頻率為______ Hz。(A)10 (B)20 (C)50 (D)100

3. 使用示波器時，若電壓旋鈕設在 0.5V/div 的位置，若有一電壓訊號其擺幅大小為 25V，現使用衰減 10 倍的探針量取此訊號，則在顯示螢幕上將佔_______個橫格。(A)3 (B)4 (C)5 (D)6

4. 使用函數訊號產生器(Functon Generator)時，若旋轉鈕調在 0.4 的位置而範圍選擇設在 10KHz，則所產生的訊號頻率為______Hz。(A)1K (B)2K (C)4K (D)8K

5. 校正巴登管壓力計最標準者為 (A)靜重壓力試驗器 (B)標準壓力計 (C)液柱壓力計 (D)訊號產生器。

6. 多次測量同一靜態變數，其平均值與各次測量值的最大偏差稱為 (A)可靠性 (B)誤差 (C)分解度 (D)重現性。

7. 氣動式儀器校正器不包括 (A)供氣系統 (B)輸入壓力調節器 (C)輸出壓力調節器 (D)輸出入壓力指示計。

8. 三用電表不宜用以 (A)檢查電源 (B)檢查接線 (C)校正儀器 (D)測試儀器。

9. 液柱壓力單位 1 bar 等於 (A)735.56 Torr (B)750.06 Torr (C)760 Torr (D)1000Torr 。

10. 利用 VTVM 或 TVM 測量電阻時，其指針偏轉方向 (A)與電壓偏轉方向相反 (B)與一般三用電表者相同 (C)不一定 (D)與電壓偏轉方向相同。

11. 以三用電表測量分貝(dB)時，其測定之負載阻抗以________時，所測得之功率分貝數最為標準。(A)100Ω (B)200Ω (C)400Ω (D)600Ω

12. 一般示波器中偏向部分採用 (A)電磁式偏向式 (B)靜電式偏向式 (C)垂直偏向式 (D)水平偏向式。

13. 三用電表一般用於 (A)檢查導線 (B)校正電子式儀器 (C)絕緣測試 (D)測量傳送信號。

14. 氣動式儀器校正器不宜用於 (A)供氣系統檢查 (B)傳送器輸出壓力檢查 (C)控制盤儀器校正 (D)控制閥定位器校正。

15. 校正壓力表，應用的校正設備最理想者為 (A)標準壓力計 (B)液柱壓力計 (C)靜重壓力校正器 (D)訊號產生器。

16. 電阻式溫度計之校正應使用________校正。(A)電位差計 (B)標準電阻箱 (C)惠斯登電橋 (D)電子儀器校正器

17. 電子式儀器校正器不能使用於 (A)傳送器之校正 (B)傳送器之輸出檢查 (C)絕緣檢查 (D)控制器輸出檢查。

18. 以轉速表來測量頻率是屬於_______量度法。(A)直接 (B)間接 (C)比較 (D)絕對

19. 一壓力表之範圍為 0～1.0kg/㎝ 2，現輸入壓為 0.6kg/㎝² ，則下列何者符合額定精度±0.5%FS之儀器標準______kg/㎝²(A)0.55～0.65 (B)0.595～0.605 (C)0.597～0.603 (D)0.599～0.601

20. 計價用氣體流量計，以下列何種最為準確________流量計。(A)差壓式 (B)面積式 (C)體積排量式 (D)質量式

21. 接地銅排鑽孔可採 (A)電鑽 (B)油壓穿孔機 (C)車床 (D)沖孔機鑽孔。

22. 電阻溫度計 Pt100 檢測溫度 100℃時其輸出相對應電阻值為 (A)50Ω (B)100Ω (C)138.5Ω (D)200Ω

23. 在一示波器上觀測一正弦波峰對峰振幅為 3.6 格且示波器電壓旋鈕為5V/DIV，則此正弦波峰值為 (A)18V (B)1.39V (C)9V (D)9.6V 。

24. 下列何種儀器是比較型儀表？ (A)示波器 (B)直流電位差計 (C)惠斯登電橋(D)電壓表。

25. 某示波器的時基有 1μs、0.1ms、10ms、100ms 等 4 檔今欲觀測 5kHz 之信號，應切換在 (A)1μs 檔 (B)0.1ms 檔 (C)10ms 檔 (D)100ms 檔。

26. 有一水銀 U 型管，其密度為 0.490 lb/in³，其高度為 10 in 其壓力為 (A)4.9psig (B)0.36psig (C)2.40psig (D)0.17psig

27. 某開口液糟底部裝有壓力錶，已知液體之比重為 0.6，若壓力錶之指示壓力為 1kg/cm² ，則此液面高度為 (A)1m (B)10m (C)6m (D)16.667m

28. 今有一系統測得其絕對壓力為 60mmHg，則其真空度為 (A)60mmHg (B)80mmHg (C)690mmHg (D)700mmHg 。

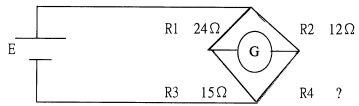

29. 下圖之惠斯登電橋其檢流計電流為零時 R4 之電阻值應為

(A)7.5Ω (B)30Ω(C)3Ω (D)19.2Ω

30. 雷諾數(Reynold's number)小於 2000 時流體流動為 (A)層流 (B)擾流 (C)亂流(D)不可預測。

31. 雷諾數(Reynold's number)大於 4000 時流體流動為 (A)層流 (B)擾流 (C)亂流(D)不可預測。

32. 金屬管或塑膠管配線之配管彎曲時，其內彎半徑應為管子_________之 6 倍～8 倍。(A)內徑 (B)外徑(C)一般尺寸 (D)平均口徑

33. 使用尼龍或 PE 管配管應在銲接工作 (A)完成前 (B)完成後 (C)同時施工 (D)不限任何時間。

34. 導壓管之切斷最好的方法是 (A)切管器切斷 (B)鐵鋸切斷 (C)瓦斯切斷 (D)車床。

35. 縮管之主要用途是 (A)同徑管連接 (B)同徑管分歧 (C)異徑管連接 (D)異徑管分歧。

36. 差壓配管之截止閥(Shut off Valve)應用 (A)球閥 (B)閘閥 (C)針閥 (D)球塞閥。

複選題
37. 示波器可以量測下列何種信號 (A)波形 (B)電壓 (C)相位 (D)電阻。

複選題
38. 游標卡尺可以測量下列何種數據 (A)長度 (B)內徑 (C)外徑 (D)真圓度。

複選題
39. 熱電偶之標準電動勢(emf)表，非以下列哪些溫度基準來製作的？ (A)0℃(B)25℃ (C)100℃ (D)0℉ 。

複選題
40. 標準電壓、電流產生器，可以用來校正下列哪些儀器 (A)電阻式溫度指示計 (B)電子式流量控制器 (C)熱電偶溫度指示計 (D)電子式液位控制器。

複選題
41. 下列何種儀器可以用來校正 0~1kg/cm² 範圍的壓力表 (A)靜重壓力計 (B)水銀柱壓力計 (C)精密壓力表 (D)U 型壓力計。

複選題
42. 下列哪些項目不是示波器量測得到的電壓信號值 (A)有效值 (B)平均值 (C)最大值 (D)方根值。

複選題
43. 標準電位差計可以產生下列哪些標準信號 (A)mV DC 電壓 (B)mV AC 電壓(C)mA AC 電流 (D)mA DC 電流。

複選題
44. 標準電位差計可以用來校正下列哪些儀器 (A)電阻式溫度計 (B)mV DC 電壓表 (C)熱電偶溫度計 (D)mA DC 電流表。

複選題
45. 電子式儀器校正器，主要包括下列哪些儀器 (A)液柱壓力計 (B)數位電流表(C)標準信號產生器 (D)數位電壓表。

複選題
46. 標準電阻箱可以用來校正下列哪些儀器 (A)電阻式溫度計 (B)數位電流表 (C)熱電偶溫度計 (D)數位電阻表。

複選題
47. 靜重壓力計之準確性與下列何者有關 (A)砝碼重量 (B)砝碼盤桿活塞截面積(C)油杯之容量 (D)油杯之截面積。

複選題
48. 熱電偶溫度感測端之準確性，不能以下列何種儀器來校驗 (A)標準電位差計 (B)標準電阻箱 (C)數位電流表 (D)標準信號產生器。

複選題
49. 下列哪些項目，不是以三用電表 ACV 檔所量測得到的電壓信號值 (A)平均值 (B)有效值 (C)方根值 (D)最大值

複選題
50. 下列對差壓式流量計阻流器所產生的差壓值比較的敘述，哪些是有誤的？(A)流孔板>流嘴>文氏管 (B)流孔板>文氏管>流嘴 (C)流嘴>流孔板>文氏管(D)文氏管>流孔板>流嘴

複選題
51. 下列對 JType 熱電偶素線材質的敘述，哪些是有誤的？ (A)正線是銅，負線是鏮 (B)正線是鐵，負線是鏮 (C)正線是鉻合金，負線是鋁合金 (D)正線是鉻合金，負線是鏮。

複選題
52. 空氣式差壓傳送器，其輸出信號種類可以是 (A)0~1kg/cm² (B)0.2~1.0kg/cm² (C)0~15psi (D)3~15psi 。

申論題 (0)
