114年 - 04000 配電線路裝修 乙級 工作項目 01：電工專業知識 101-156（2025/10/23 更新）#132578

科目：技檢◆配電線路裝修-乙級 | 年份：114年 | 選擇題數：56 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-乙級

選擇題 (56)

101. 變壓器容量為 100 kVA ，若每日負載有 10 小時 80kW，12 小時為50kW，負載功率因數為 0.8，則全日總用電量為 (A)100kWh (B)600kWh(C)800kWh (D)1400kWh 。
102. 一用戶之設備容量 100kVA ，功率因數為 0.8，需量因數 50%，則該用戶最大需量為 (A)40kW (B)50kW (C)80kW (D)100kW 。
103. 插座分電盤以 3ø4W 208/120 伏電源供電，A,B,C 相負載分別為2700VA, 1260VA,1260VA，則 A 相電流為多少安培 (A)10.5 (B)14.5 (C)22.5 (D)45 。
104. 插座分電盤以 3ø4W 208/120 伏電源供電，回路 1 負載為 720VA, 則該回路之電流為多少安培 (A)1.5 (B)3 (C)6 (D)10 。
105. 三相電動機起動電流應不超過下列之限制，否則應使用降壓型操作器。對於低壓用戶 380 伏供電，每台電動機容量不超過 (A)5 馬力 (B)10 馬力(C)15 馬力 (D)50 馬力 ，不加限制。
106. 消防泵以 3ø3W 380 伏電源供電，總容量 18.6kW ，功率因數為 0.95，至低壓配電盤距離 20m ，則該泵電流為 (A)10.25 安培 (B)29.75 安培 (C)50.05 安培 (D)100.25 安培 。
107. 工廠之負載有效功率 40kW ，無效功率 50kVAR，電容器 20kVAR，則工廠之功率因數為 (A)0.2 (B)0.4 (C)0.8 (D)0.9 。
108. 將三個額定功率各為 l0W、50W、100W 之 l0Ω電阻串聯後，其最大額定功率為 (A)30W (B)60W (C)110W (D)160W 。
109. RLC 並聯電路中，電壓為 E、電阻為 R、感抗為 XL、容抗為 XC，當XL=XC時，此電路電流為 (A)電路電流大小會隨著頻率增加而先減後增(B)會隨頻率增加而先增後減 (C)會隨著頻率增加而增加 (D)會隨著頻率增加而減少 。
110. RLC 串聯電路中，線路頻率低於諧振頻率時，電流與頻率之關係為 (A)電流隨頻率上升而曲線遞增 (B)電流隨頻率上升而曲線遞減 (C)電流增減與諧振頻率成正比 (D)電流增減與頻率無關 。
111. RLC 並聯電路中，線路頻率高於諧振頻率時 (A)線路呈｢電容性｣，電壓滯後電流 (B)線路呈｢電容性｣，電壓導前電流 (C)線路呈｢電感性｣，電壓滯後電流 (D)線路呈｢電感性｣，電壓導前電流 。
112. 某線圈加入直流 100 伏特電壓時，通過電流為 25 安培，加入 100 伏特交流電壓時，電流為 20 安培，則線圈的電感抗為 (A)2Ω (B)3Ω (C)4Ω(D)5Ω 。

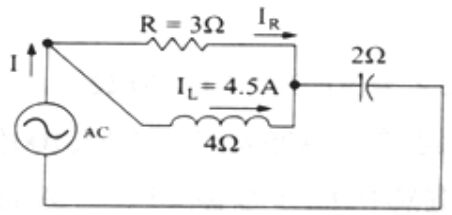

113. RLC 串並聯電路如下圖，R=3Ω，XL=4Ω，XC=2Ω，電流 IL= 4.5∠0°A，則 IR為
(A)2A (B)4A (C)6A (D)8A 。
114. 一 RL 串聯電路，R＝3Ω、XL＝4，則此電路之阻抗及功率因數為 (A)5歐姆、0.6 (B)0.75 歐姆、0.75 (C)17 歐姆、0.8 (D)12 歐姆、0.9 。
115. 有一線圈電感量為 0.1 亨利，接於 100 伏特 50HZ之電源，則此線圈之感抗為 (A)3.14 歐姆 (B)6.28 歐姆 (C)15.7 歐姆 (D)31.4 歐姆 。

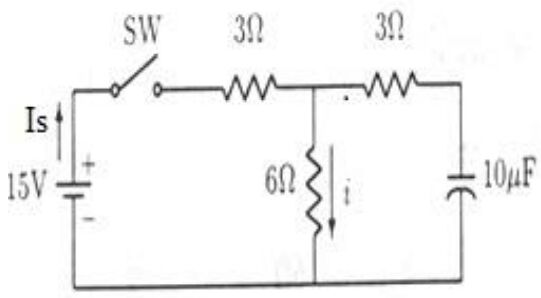

116. 一電路如下圖，當 t=0 時電容電量為 0 庫侖，同時投入(ON)開關 SW，此時電壓源輸出電流 Is 為
(A)0A (B)1A (C)3A (D)4A 。
117. RLC 串聯電路，下列敘述何者錯誤? (A)若 XL＝XC，則電壓與電流同相(B)若 XL＝XC，則功率因數為 0.5 (C)若 XL＞XC，則電路呈電感性 (D)若XL＜XC，則電路呈電容性 。
118. 一電路如下圖，在穩態時，6Ω電阻兩端電壓為
(A)2V (B)5V (C)7.5V (D)10V 。
119. RLC 串聯電路在任何頻率下，其總阻抗可以下列何者表示? (A)R+j(XL-XC) (B)R+j(XL+XC) (C)R-j(XL-XC) (D)R-j(XL+XC) 。
120. 高頻電路中，電感器可視為 (A)短路 (B)斷路 (C)電壓源 (D)電流源 。
121. RLC 串聯電路中，當電源頻率由 0 逐漸增至∞時，電路之電流將 (A)先增後減 (B)先減後增 (C)逐漸增加 (D)逐漸減少 。
122. 一純電容電路接於 60HZ、110V 之交流電源，自該電源處取得 2.2A 電流，則該電容器之電容值為 (A)0.02µF (B)50µF (C)53µF (D)0.05µF 。
123. RLC 串聯電路中，若阻抗 XL＞XC，下列敘述何者正確? (A)該電路呈電容性 (B)該電路電流超前電壓 (C)該電路電壓超前電流 (D)該電路功率因數滯後 。
124. 一 0.1 亨利之電感線圈與 20 歐姆之電阻串聯，接於 100 伏特、25 赫茲電源，其阻抗約為 (A)20 歐姆 (B)25 歐姆 (C)32 歐姆 (D)45 歐姆 。

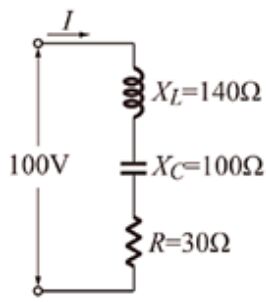

125. 如下圖所示電路，其阻抗為
(A)50Ω電壓導前電流 (B)70Ω電壓導前電流 (C)50Ω電壓滯後電流 (D)70Ω電壓滯後電流 。

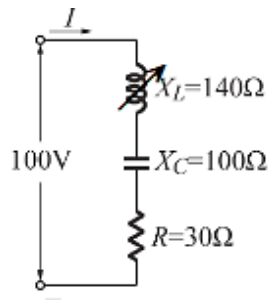

126. 如下圖所示電路，若 XL由 140Ω起持續增加，則電流 I 之變化為
(A)增大 (B)減小 (C)先減小後將再增加 (D)先增大後將再減小 。

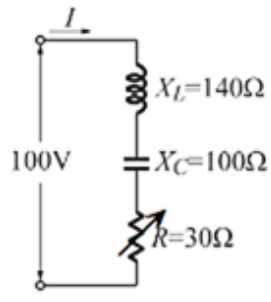

127. 如下圖所示電路，若 R 由 30Ω起持續增加，電路之功率因數變化為
(A)增大 (B)先增大後再減小 (C)減小 (D)先減小後再增加 。
128. 一交流電路在頻率 f 時，將 20Ω電阻和 10Ω電感抗並聯，再將頻率提升至 2f，此時總電流將會 (A)下降 (B)上升 (C)不一定 (D)不變 。
129. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000W，鐵損為 1000 W，負載功因 0.9 時，則其滿載效率為 (A)90% (B)90.9% (C)91.8% (D)97.8% 。
130. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000W，鐵損為 1000 W，負載功因 0.9 時，則其半載效率為 (A)91.8% (B)88.2% (C)81.8% (D)90.9% 。
131. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000W，鐵損為 1000 W，負載功因 0.9 時，負載量為多少時，可產生最大效率？ (A)22.5 kVA (B)24.5 kVA (C)23.5 kVA (D)25 kVA 。
132. 一單相變壓器額定 60Hz、50kVA、6.6kV/220V，其滿載銅損為 4000W，鐵損為 1000 W，負載功因 0.9 時，其滿載損失比為 (A)25% (B)400% (C)28% (D)22.5% 。

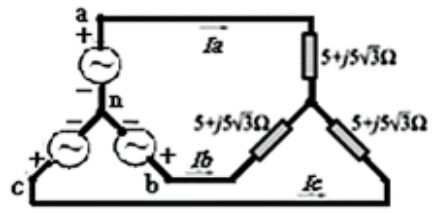

133. 一三相電路如下圖，電源相序為 abc， 伏特，則為
(A)10∠90°A (B)17.3∠90°A (C)10∠60°A (D)17.3∠60°A 。
複選題
134. 下列敘述哪些正確？ (A)電流由高電位流向低電位 (B)電路之電壓不變，電流與電路電阻成正比 (C)電路之電壓不變，電流與電路電阻成反比 (D)I＝E/R 為歐姆定律 。
複選題
135. 下列敘述哪些正確？ (A)電容量的單位為法拉 (B)電容量的大小，與其兩極板之間介電質的介電係數成正比 (C)電容量的大小，與其兩極板之間介電質的介電係數成平方正比 (D)電容量的大小，如將兩極板間的距離加長一倍，則電容量為原來的 1/2 倍 。
複選題
136. 下列敘述哪些正確？ (A)電感量的單位為亨利 (B)兩磁極間的距離若縮短為原來的一半，則其作用力為原來的 4 倍 (C)單位磁極在磁場中某點的受力，稱為該點之磁場強度 (D)兩磁極間的距離若縮短為原來的一半，則其作用力為原來的 2 倍 。
複選題
137. 下列哪些因素會影響電阻值的大小？ (A)導體的材料 (B)導體的截面積 (C)導體的長度 (D)導體的溫度 。
複選題
138. 並聯電路特性，下列敘述哪些錯誤？ (A)各電阻器之電流相等 (B)電阻器並聯愈多，總電流愈小 (C)總消耗功率等於各電阻器消耗功率之和 (D)總電壓等於各電阻器電壓 。
複選題
139. 有關電壓源與電壓表內阻，下列敘述哪些錯誤？ (A)電壓源內阻愈小愈好；電壓表內阻愈小愈好 (B)電壓源內阻愈小愈好；電壓表內阻愈大愈好 (C)電壓源內阻愈大愈好；電壓表內阻愈小愈好 (D)電壓源內阻愈大愈好；電壓表內阻愈大愈好 。
複選題
140. 欲量測負載的電壓及電流，所用儀表之連接，下列敘述哪些錯誤？ (A)電壓表與負載串聯；電流表與負載串聯 (B)電壓表與負載串聯；電流表與負載並聯 (C)電壓表與負載並聯；電流表與負載並聯 (D)電壓表與負載並聯；電流表與負載串聯 。
複選題
141. 有關家庭用電，下列敘述哪些正確？ (A)家庭用電器係以並聯方式連結(B)使用的電器並聯愈多，則總電流愈大 (C)使用保險絲的連接應與電路並聯 (D)家庭用電器應適當接地，以免有觸電的危險 。
複選題
142. 下列哪些電器設備無法改善馬達負載之功率因素？ (A)電容器 (B)電感器(C)電阻器 (D)電導器 。
複選題
143. 有關電位，下列敘述哪些為正確？ (A)具有方向 (B)愈靠近正電荷處電位愈高 (C)具有大小 (D)與溫度成正比 。
複選題
144. 用三用電表來檢測燈泡是否燒壞，下列敘述哪些錯誤？ (A)用電阻檔測燈泡的電阻 (B)用電流檔測燈泡的電壓 (C)用直流電壓檔測燈泡的電流 (D)用交流電壓檔測燈泡的電流 。
複選題

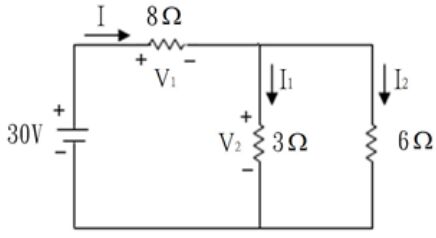

145. 求下圖之 I、V1及 V2＝？
(A)I＝3A (B)I2＝3A (C)V1＝24V (D)V2＝6V 。
複選題
146. 依據台灣電力公司配電技術手冊「配電電腦圖資制度」，下列配電圖資哪些正確？ (A)符號之設備名稱為路燈專用變壓器 (B)符號之設備名稱為架空改良式變壓器 (C)符號之設備名稱為密封型變壓器 (D)符號之設備名稱為電壓調整器 。
複選題
147. 依據台灣電力公司配電技術手冊「配電電腦圖資制度」，下列配電圖資哪些正確？ (A) 表既設管新設穿線 (B) 表在新設管內穿線 (C) 表既設空管 (D) 表既設管線 。
複選題
148. 對於導體電阻值，下列敘述哪些錯誤？ (A)電阻與長度成正比 (B)電阻與截面積成正比 (C)電阻與長度無關 (D)電阻與截面積無關 。
複選題
149. RLC 串聯電路中，當發生共振時，下列哪些正確？ (A)電路之電流為最大 (B)電容抗等於電感抗 (C)電路總阻抗為純電阻特性 (D)電路之電流為最小 。
複選題
150. 有關交流電，下列敘述哪些正確？ (A)電壓及電流大小及電壓極性、電流方向均隨時間改變 (B)頻率與週期互為倒數 (C)波峰因數(C.F)＝最大值/有效值 (D)波峰因數(C.F)＝有效值/平均值 。
複選題
151. 8 歐姆電阻與 6 歐姆電感抗串聯之負載，其阻抗值 Z＝？及功率因數cosθ＝？ (A)Z＝10Ω (B)Z＝20Ω (C)cosθ＝0.6 (D)cosθ＝0.8 。
複選題
152. 三相變壓器 22.8kV-220/380V，容量為 1000 kVA，負載功率因數為0.9，鐵損 3.4kW，銅損 11kW，若每日滿載有 18 小時，1/2 負載 6 小時，則該變壓器全日 (A)鐵損 3.4kWh (B)鐵損 81.6kWh (C)銅損 11 kWh(D)銅損 214.5 kWh 。
複選題
153. 市售無熔線斷路器依據 CNS 14816-2 標示規格 AC 380V、 3 極、50/100A、65/33kA，下列敘述何者正確 (A)AT 50A (B)AT 100A (C)AF50A (D)AF 100A 。
複選題
154. 市售無熔線斷路器依據 CNS 14816-2 標示規格 AC 380V、 3 極、50/100A、65/33kA，下列敘述何者正確 (A)ICU33 kA (B)ICU65 kA (C)ICS33 kA (D)ICS65 kA 。
複選題
155. 電磁開關，下列敘述何者正確 (A)由電磁接觸器及積熱電驛組成 (B)具有延時動作之特性，無法瞬間啟斷故障流，只作過載保護 (C)常用於控制及保護電動機或 600V 以下操作頻繁之場所 (D)常用於控制及保護電動機或 600V 以上操作頻繁之場所 。
複選題
156. 諧波污染源，下列敘述何者正確 (A)非線性轉換類為主要諧波源 (B)鐵心激磁類 (C)不對稱負載 (D)對稱負載 。
