114年 - 04000 配電線路裝修乙級工作項目 01：電工專業知識 1-50（2025/10/23 更新）#132576

科目：技檢◆配電線路裝修-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-乙級

選擇題 (50)

1. 220 伏特 200 瓦特之燈泡，其電阻為 110 伏特 100 瓦特燈泡之 (A)0.25倍 (B)0.5 倍 (C)2 倍 (D)4 倍。

2. 三個電容器之電容量均為 6 微法，則並聯時總電容量為 (A)3 微法 (B)6微法 (C)12 微法 (D)18 微法。

3. 電池之電動勢為 1.5 伏特，若供給 1 安培之電流時，其端電壓為 1 伏特，則電池之內阻為 (A)0.5 歐姆 (B)1 歐姆 (C)1.5 歐姆 (D)2 歐姆。

4. 交流電路中之運算，j 運算子當其自乘時，即 j2 為 (A)1 (B)-1 (C)j (D)-j 。

5. 正弦波交流電之有效值為最大值的 (A)0.638 倍 (B)0.707 倍 (C)1.414 倍 (D)1.732 倍。

6. 目前家庭用電一般採用 110/220 伏特電源，該電源之電壓值係指 (A)平均值 (B)最大值 (C)無效值 (D)有效值。

7. 電路之有效功率為 60 瓦特，虛功率為 80 乏爾，則其功率因數為 (A)0.5(B)0.6 (C)0.8 (D)1.0 。

8. 複數

=-1+j0，若改以極座標 A∠θ表示時，則 A=1 而∠θ為 (A)∠0°(B)∠90° (C)∠180° (D)∠270° 。

9. 電路中，有一電阻 R 和感抗 X 串聯連結，則其線路之功率因數為 (A)R/（R² +X² ） (B)X/（R² +X² ） (C)R/

10. RLC 串聯電路中，當其發生共振時，消耗電功率者為 (A)電阻 (B)電感(C)電容 (D)電導。

11. 電路之總阻抗為 6+j8 歐姆時，該電路之功率因數為 (A)0.6 (B)0.8 (C)0.86(D)1.0 。

12. RLC 串聯電路中，電源電壓之有效值 (A)恆大於 V_C(B)恆大於 V_L(C)恆小於 V_L(D)可能小於 V_C或 V_L。

13. 電感電路中， (A)電壓滯後電流 (B)電壓領前電流 (C)電壓、電流同相 (D)領前或滯後須視感抗之大小而定。

14. 交流電路中，若電源頻率愈高，則其容抗值 (A)愈小 (B)愈大 (C)不變 (D)尚需視電壓之高低而定。

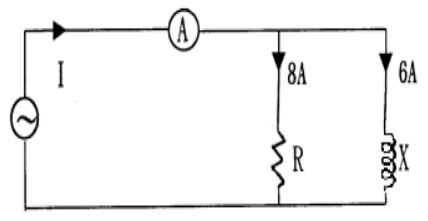

15. 下圖中，若流經電阻 R 之電流為 8 安培、電抗 X 之電流為 6 安培，則流經電流計

之電流多少？

(A)6 安培 (B)8 安培 (C)10 安培 (D)14 安培。

16. 有 n 個完全相同的電阻，其串聯總電阻為並聯總電阻之 (A)1/n 倍 (B)n 倍(C)n² 倍 (D)1/n² 倍。

17. 複數

=6∠54°，則

為 (A)30∠90° (B)30∠18° (C)11∠90° (D)11∠18° 。

18. 在一平衡之Ｙ連結三相配電系統中，線電壓大小為相電壓之 (A)

倍(B)2 倍 (C)

倍 (D)3 倍。

19. 平衡三相Ｙ型連結之交流電路，若 I_L表示線電流，I_P表示相電流，則(A)I_L=I_P(B)I_L=

I_P(C)I_L=3I_P(D)I_L=

20. 1 圓密爾為直徑________之圓面積。 (A)1 吋 (B)0.1 吋 (C)0.01 吋 (D)0.001 吋

21. Ｙ型連結的平衡負載之阻抗與等效△型連結的平衡負載之阻抗相比，Ｙ型各相電阻、電抗等於△型各相電阻、電抗之 (A)3 倍 (B)

倍(D)1/3 倍。

22. RLC 電路中，當並聯共振時，線路之電流 (A)最大 (B)最小 (C)時大時小(D)零。

23. 8 歐姆之電阻與 6 歐姆之感抗串聯時之功率因數為 (A)0.4 (B)0.6 (C)0.8 (D)1 。

24. 有一 60 赫茲，110 伏特的交流電壓送 4.4 安培的電流經過一個電感性線圈，若電阻可予忽略，則此線圈之電抗為 (A)50 歐姆 (B)35.35 歐姆 (C)25 歐姆 (D)12.5 歐姆。

25. 若阻抗

=20+j15，則其絕對值為 (A)10 (B)15 (C)20 (D)25 。

26. 複數

=5∠90°，則

為 (A)-8+j9 (B)-3+j4 (C)8-j9 (D)3-j4 。

27. 兩磁極間的距離若縮短為原來的一半，其作用力應為原有的 (A)1/4 倍(B)1/2 倍 (C)2 倍 (D)4 倍。

28. 導線之電阻 R=ρ×(L/A)，但ρ=Ω㎜ ²/m，L 單位為 m，A 單位為㎜ ²，若其直徑為 D(㎜)時，則電阻 R 為 (A)ρ×(4L/πD²) (B)ρ×(3L/πD² ) (C)ρ×(2L/πD² ) (D)ρ×(L/πD² ) 。

29. 三個電阻並聯，其電阻分別為 5 歐姆，10 歐姆，15 歐姆，若流經 5 歐姆之電流為 6 安培，則總電流應為 (A)9 安培 (B)11 安培 (C)13 安培 (D)15安培。

30. 電動勢為 2 伏特，內阻為 0.2 歐姆之電池，其負載最大可獲得之功率為(A)15 瓦特 (B)10 瓦特 (C)6 瓦特 (D)5 瓦特。

31. 平衡三相電路之線間電壓為 V，線電流為 I，功率因數為 Cosθ，則三相電功率 P 為 (A)VI Cosθ (B)

VI Cosθ (C)3VI Cosθ (D)

32. 平衡三相Ｙ型連結之電路，若線電流為 100 安培，則相電流為 (A)100/

安培 (C)100 安培 (D)100/

33. 當交流電路發生共振時，其端電壓與電流之相位關係為 (A)視電路為並聯或串聯而定 (B)電壓領前電流 (C)電壓滯後電流 (D)電壓、電流同相位。

34. 電阻、電感、電容串聯之電路，若發生共振時，該電路之功率因數等於(A)0 (B)0.5 (C)0.866 (D)1 。

35.

=2+j5 歐姆，

=3+j8 歐姆，

=3-j7 歐姆，三者串聯後之等值阻抗，其絕對值為 (A)10 歐姆 (B)12 歐姆 (C)14 歐姆 (D)16 歐姆。

36. 若於電感性負載中並聯容量適當之電容器，則可 (A)提高功率因數，但加大線路電流 (B)降低線路電壓 (C)提高功率因數，並可減少線路損失 (D)提高功率因數，但會增加線路損失。

37. 工廠之機器設備總容量為 900kW、需用率為 0.6、負載設備之總功率因數為 0.8，則此工廠需受電設備容量應為 (A)432 (B)540 (C)675 (D)715kVA。

38. 電感與電容並聯之電路中，通過電感之電流為 4 安培，通過電容之電流為 3 安培，則線路總電流等於 (A)1 安培 (B)3 安培 (C)4 安培 (D)7 安培。

39. 將一條 100 歐姆的電阻線分成 10 等份後，再予以並聯，則其總電阻應為 (A)0.1 歐姆 (B)1 歐姆 (C)10 歐姆 (D)100 歐姆。

40. 一圓形導線，其直徑為 D 密爾時，其截面積之圓密爾為 (A)D² (B)(π/4)D² (C)D²/4 (D)πD² 。

41. 安培表與伏特表之表內區別是 (A)安培表內串聯高電阻，伏特表內並聯低電阻 (B)安培表內並聯高電阻，伏特表內串聯低電阻 (C)安培表內串聯低電阻，伏特表內並聯高電阻 (D)安培表內並聯低電阻，伏特表內串聯高電阻。

42. 變壓器試驗項目中，無負載試驗可測出變壓器之 (A)鐵損 (B)銅損 (C)絕緣強度 (D)二次輸出電流。

43. 使用 3300/220 伏特單相變壓器三具，欲將三相四線式 5700 伏特電源變成三相 220 伏特時，其接線方法為 (A)△－△ (B)△－Ｙ (C)Ｙ－△ (D)Ｙ－Ｙ。

44. 三條 220V 用之電熱線結成△，並由三相電源供電時，其消耗功率為3kW，如將此電熱線結成 Y 並接於相同電源時，其消耗功率變為 (A)1kW (B)1.5kW (C)

45. 設負載為ＰkW，欲將功率因數 Cosθ₁改善至 Cosθ₂所需電容器之容量為 (A)P(Cosθ₁-Cosθ₂) (B)

(C)P(Tanθ₁-Tanθ₂) (D)P(Sinθ₁-Sinθ₂) 。

46. 配電線路桿距為 S 公尺，弛度為 D 公尺，導線單位長度之重量為 W 公斤，水平張力 T 為 (A)8D² /3S (B)NS2/8T (C)3D²/8S (D)WS² /8D 。

47. 電容容量為 c，兩端加以頻率為 f、電壓為 E 之交流電，則電容供應之無效電力 Q 為 (A)E² /(2πfc) (B)2πfcE² (C)2πfcE (D)E/(2πfc) 。

48. 電感性電路電流向量________於外加電壓向量。 (A)滯後 (B)領前 (C)同相 (D)不定

49. 用戶裝設 10 盞 60W，4 盞 100W 之電燈及 2 具 2kW 之熱水器，若已知最大需量為 3kW，則該用戶之需量因數為 (A)160％ (B)120％ (C)75％ (D)60％。

50. 若交流正弦波的電壓最大值為 100V，則其有效值為 (A)70.7V (B)110V(C)141V (D)173V 。

申論題 (0)
