114年 - 05200 農業機械修護 乙級 工作項目 05：識圖與製圖 51-86（2025/10/29 更新）#132729

科目：技檢◆農業機械修護-乙級 | 年份：114年 | 選擇題數：36 | 申論題數：0

試卷資訊

所屬科目：技檢◆農業機械修護-乙級

選擇題 (36)

複選題
51. 下列哪些是正確的左側視圖？ (A) (B) (C)(D) 。
複選題
52. 下列哪些是正確的尺度標註？ (A)(B)(C)(D) 。
複選題
53. 下列哪些是正確的尺度標註？ (A) (B)(C)(D)。
複選題
54. 以半視圖表示對稱圖形之圓，下列哪些尺度標註是錯誤的？(A)(B)(C) (D) 。
複選題
55. 下列哪些半徑的尺度標註是錯誤的？ (A) (B) (C) (D)。
複選題

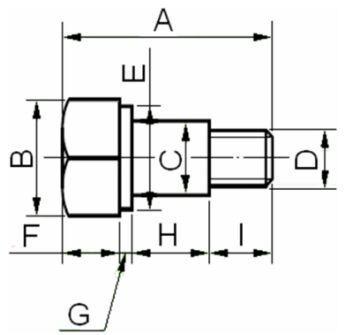

56. 下圖有關尺度的種類，下列哪些是功能尺寸？

(A)A (B)C (C)D (D)H 。
複選題
57. 左圖有關尺度的種類，下列哪些是非功能尺寸？ (A)A (B)B(C)C (D)G 。
複選題
58. 左圖有關尺度的種類，下列哪些不是參考尺寸？ (A)G (B)C(C)F (D)A 。
複選題
59. 銲接符號的引線可連接下列哪些部位？ (A)箭頭 (B)副基線 (C)尾叉 (D)基線 。
複選題
60. 如下圖所示，下列哪些是正確的？

(A)兩邊開槽角度相同 (B)銲接尺寸省略即表示熔入深度不必對稱 (C)為 X 形開槽銲接 (D)兩邊開槽深度相同 。
複選題
61. 下列哪些是正確的立體視圖？ (A)(B) (C)(D) 。
複選題
62. 作圖必須具備的條件是 (A)正確的 (B)整齊 (C)美觀 (D)清晰 。
複選題
63. 有關製圖用具的敘述，下列哪些是正確的？ (A)平行尺與丁字尺功用相同(B)三角板兩片為一組，一片為 45°×45°，另一片為 30°×60°之直角三角形(C)萬能繪圖儀可繪任意角度線 (D)曲線規可用來繪製圓弧 。
複選題
64. 有關比例的敘述，下列哪些是正確的？ (A)比例 1：2 是指圖面上之 1mm是代表物體實長的 2mm (B)比例若為 5：1，則圖上長 10mm 表示實物長為 2cm (C)實體為 20mm 之長度，在圖面上以 2mm 來表示者，其比例為1：10 (D)1：3 之比例非工程圖常用比例 。
複選題
65. 有關應用幾何作圖的敘述，下列哪些是正確的？ (A)正五邊形每一內角為108° (B)任意長度之三邊均可作一個三角形 (C)正六邊形的內角和為 720°(D)兩圓互相外切，連心線長等於兩半徑和 。
複選題
66. 有關圖紙規格的敘述，下列哪些是正確的？ (A)A 系列長邊與短邊的尺度比為 √2：1 (B)CNS 標準採取 A 系列規格 (C)A1 圖紙的面積是 A0 的一半(D)A3 規格尺度大小為 397mm×280mm 。
複選題
67. 圓柱體直徑標註哪些是正確的？ (A)以符號φ表示 (B)符號寫在直徑數字之後 (C)符號中的直線與尺度線成 75° (D)封閉曲線為一正圓 。
複選題
68. 如立體圖所示箭頭方向，下列哪些是錯誤的視圖？

(A) (B) (C) (D) 。
複選題
69. 下列線條中哪些是細實線？ (A)割面線 (B)隱藏線 (C)中心線 (D)輪廓線 。
複選題
70. 有關線條重疊優先順序之敘述，下列哪些是正確的？ (A)鉛筆繪圖以畫中心線為首先，所以與中心線重疊者，以中心線為優先 (B)線條重疊時均以粗者為優先 (C)線條重疊，若粗細相同時，則以重要者為優先 (D)輪廓線地位最為顯著，因此凡與輪廓線重疊者，均以輪廓線為優先 。
複選題
71. 如立體圖所示 ，下列哪些是錯誤的三視圖？(A) (B) (C) (D) 。
複選題
72. 下列線條哪些是不可延長作尺度界線用？ (A)中心線 (B)虛線 (C)指線 (D)尺度線 。
複選題
73. 哪些不是圖的要素？ (A)字法 (B)線條 (C)尺寸 (D)註解 。
複選題
74. 依 CNS 標準，有關線條寬粗度之敘述，下列哪些是正確的？ (A)可見輪廓線用粗線條 (B)中心線用細線條 (C)折斷線用粗線條 (D)隱藏線用中線條 。
複選題
75. 有關割面線繪法，下列哪些是正確的？ (A)兩端粗實線，中間以細鏈線連接 (B)表示字母方向一律朝上 (C)表示割面字母，寫在箭頭內側 (D)割面線之兩端伸出視圖外約 10 ㎜ 。
複選題
76. 同一機件被剖切後，其剖面線之敘述哪些是錯誤的？ (A)方向相同，間隔不相同 (B)間隔相同，方向不相同 (C)方向、間隔均不相同 (D)方向、間隔均相同 。
複選題
77. 已知物體兩個視圖如左圖，依立體圖箭頭所指方向，下列哪些是錯誤的視圖？(A) (B) (C) (D) 。
複選題
78. 尺度標註的基本要素有哪些？ (A)箭頭 (B)尺度界線 (C)尺度線 (D)數字 。
複選題
79. 有關旋轉剖視圖之畫法，下列哪些是錯誤的？ (A)(B) (C)(D) 。
複選題
80. 有關線條與字法的敘述，下列哪些是正確的？ (A)字法的書寫要以單筆字完成 (B)字體要橫平、豎直、左右均衡 (C)虛線與其他線條交會時，除虛線為實線之延長線外，應維持相交 (D)相距甚近之兩平行虛線，若中間有中心線時應錯開繪製 。
複選題
81. 下圖之剖視圖畫法哪些是錯誤的？

(A) (B) (C) (D)。
複選題
82. 已知三視圖如左圖所示，則下列立體圖中哪些是錯誤的？(A) (B) (C)(D) 。
複選題
83. 有關指線與註解的敘述，下列哪些是正確的？ (A)指線用於導引註解說明，並得用以標註尺度 (B)凡不能用視圖或尺度表達時則用文字表示是為註解 (C)指線用細實線繪製與水平線約成 45°或 60° (D)於工程圖上書寫所有內外圓角為 R3 是為一般註解 。
複選題

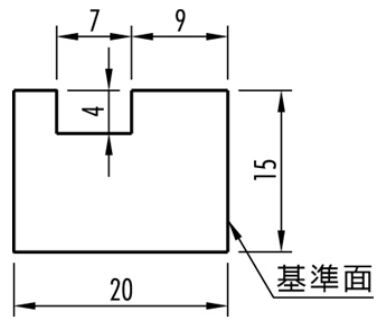

84. 下圖中尺度標註，哪些不是位置尺度？

(A)9 (B)7 (C)4 (D)15 。
複選題
85. 有關半剖面之特徵敘述，下列哪些是不正確的？ (A)半剖面所表示物件之外部形狀上的虛線，通常均不畫出 (B)半剖面之內外形狀分界以中心線為分界線 (C)半剖面割面線不可以省略 (D)半剖面之俯視圖可以半視圖表示 。
複選題
86. 有關不加剖視之部位的敘述，下列哪些是正確的？ (A)割面經過輪輻，不畫剖面線 (B)割面縱切經過肋，不畫剖面線 (C)割面經過耳，不畫剖面線(D)割面經過凸緣，不畫剖面線 。
