114年 - 06900 建築工程管理乙級工作項目 01：識圖說與製圖 51-73（2025/11/05 更新）#133366

複選題
52. 依 CNS 製圖準則，製圖前對圖面之佈置應妥為規劃，依相關製圖原則，下列敘述何者正確？ (A)平面圖置於圖面左上方 (B)立面圖置於平面圖下方或左、右側 (C)剖面圖及詳圖置於圖面之右邊或其他空白處 (D)索引圖置於圖面右下角。

複選題
53. 依 CNS 國家標準，建築圖製圖之敘述，下列何者正確？ (A)圖紙大小及圖框有標準尺度規定 (B)標題欄有直式（圖面右側）及橫式（圖面下側）兩種 (C)圖號之編排由設計人訂定以建立風格 (D)文字大小、線條粗細、比例尺等皆有製圖原則。

複選題
54. 依 CNS 製圖準則，圖號之英文代號原則，下列敘述何者不正確？ (A)S 代表建築圖 (B)F 代表電氣設備圖 (C)P 代表污水處理設施圖 (D)G 代表瓦斯設備圖。

複選題
55. 依 CNS 製圖準則，下列敘述何者不正確？ (A)度量衡之單位，以台制為準(B)尺度標示置於尺度線之上方 (C)位置圖指北一般以圖上方為北方 (D)一張圖只能有一種比例尺。

複選題
56. 依 CNS 製圖準則，一般通用建築符號及縮寫字，下列何者正確？ (A)RB3表示頂層編號 3 樑 (B)7C5A 表示七樓編號 5A 柱 (C)CO 表示混凝土 (D)EGL表示現有地面高程。

複選題
57. 建築工程圖說之效力，下列敘述何者正確？ (A)工程契約中宜載明圖說效力之優先順序 (B)統包工程因為設計及施工都是承攬商之工作，圖說與契約牴觸者，以契約為準 (C)有設計圖說，但契約漏列工程數量，可以免做(D)比例尺大的圖說較比例尺小的圖說有效力，所以大樣圖效力優於平、立面圖。

複選題

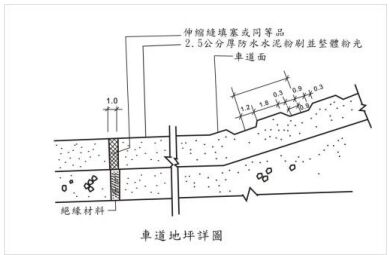

58. 有關下圖之敘述，下列何者正確？

(A)因為法規已規定，所以無須標示坡度 (B)伸縮縫寬度 1 ㎝ (C)車道面凹凸有止滑作用 (D)車道凹處厚度可以不足2.5 ㎝。

複選題
59. 有關下圖之敘述，下列何者正確？

(A)頂面有斜度部分稱為泛水 (B)此為磚構造 (C)內側僅作水泥砂漿粉刷不利於防水 (D)外側貼馬賽克需抹縫。

複選題
60. 有關下圖之敘述，下列何者正確？

(A)虛線表示門扇開啟及固定的方向 (B)此構造屬於乾式施工的搗擺組合 (C)隔版及門扇底部露空太高將影響私密性 (D)門扇頂邊高度大約距地坪 180 ㎝就已足夠。

複選題
61. 有關「門」的 CNS 建築圖例及名稱，下列何者正確？ (A)

複選題
62. 有關「材料、構造」的 CNS 建築圖例及名稱，下列何者正確？(A)

複選題
63. 依據 CNS 建築製圖常用符號及表示法，下列何者正確？ (A)2B3：二樓編號 3 梁 (B)7C5：七樓編號 5 柱 (C)2S3：三樓編號 2 樓版 (D)GL：地盤線。

複選題
64. 下列何者是建築設備圖常用的比例尺？ (A)1：1000 (B)1：200 (C)1：100 (D)1：5 。

複選題
65. 從下列何種設計圖可了解建築工程之外觀、形狀及外牆裝飾材質 (A)結構平面圖 (B)建築立面圖 (C)建築剖面圖 (D)植栽配置圖。

複選題
66. 依 CNS 建築結構圖符號，下列基本符號之敘述何者正確？ (A)B 表示板 (B)CS 表示懸臂板 (C)SS 表示樓梯梯板 (D)FS 表示基礎板。

複選題
67. 依 CNS 建築製圖比例原則，排水設備圖顯示各層平面之配置時，下列何者圖面比例錯誤？ (A)1/10 (B)1/100 (C)1/200 (D)1/500 。

複選題
68. 下列建築製圖符號之敘述何者正確？ (A)F：消防設備圖 (B)L：環境景觀植栽圖 (C)A：空調機械設備圖 (D)P：給水、排水及衛生設備圖。

複選題
69. 依 CNS 建築結構圖符號，下列何者正確？ (A)G：大梁 (B)L：格柵梁 (C)J：楣梁 (D)RB₃：頂層編號 3 梁。

複選題
70. 依 CNS 建築結構圖符號，下列何者為正確？ (A)C：梁 (B)S：樓板 (C)J：格柵梁 (D)

複選題
71. 依 CNS 建築製圖比例原則，平面圖比例所示原則下列何者正確？ (A)1/30(B)1/50 (C)1/100 (D)1/200 。

複選題
72. 依 CNS 建築製圖符號，下列何者正確？ (A)C.C:中心間隔 (B)FFL:地板面線(C)BM:水準點 (D)GL:天花板線。

複選題
73. 依 CNS 建築製圖電氣設備圖例，下列何者正確？ (A)
