114年 - 06900 建築工程管理甲級工作項目 01：現場施工詳細圖繪製 51-74（2025/11/05 更新）#133353

科目：技檢◆建築工程管理-甲級 | 年份：114年 | 選擇題數：24 | 申論題數：0

試卷資訊

所屬科目：技檢◆建築工程管理-甲級

選擇題 (24)

51. CNS 建築圖符號尺度 FFL 表示 (A)地板裝飾面線 (B)地板面線 (C)基地高程線 (D)基地基準線。

52. CNS 建築圖符號材料 GIS 表示 (A)不銹鋼管 (B)鍍鋅鋼管 (C)鍍鋅鋼板 (D)鑄鐵管。

53. CNS 建築圖符號 CL 表示 (A)水平線 (B)垂直線 (C)牆面線 (D)天花板線。

54. CNS 建築結構圖構材符號 UU 表示 (A)上弦構材 (B)上部腹板 (C)腹構材 (D)下弦構材。

55. CNS 建築結構圖符號 SRC 表示 (A)鋼筋混凝土造 (B)鋼骨鋼筋混凝土造 (C)鋼構造 (D)加強磚造。

56. 圖樣之尺度單位除特別規定外，均以公制為準，原則上建築物及混凝土構造物單位為何？ (A)m (B)mm (C)cm (D)km 。

複選題
57. 建築工程主要的設計圖包含下列哪種圖？ (A)建築配置圖 (B)結構圖 (C)機電配置圖 (D)家具配置圖。

複選題
58. 依 CNS 建築製圖規定，建築圖常用文字簡寫符號，下列何者正確？ (A)WL：牆面線 (B)@：間隔 (C)FL：地板面線 (D)PM：基準點。

複選題

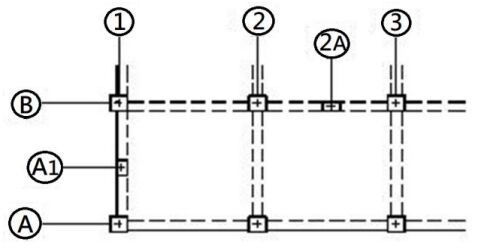

59. 如下圖所示，此建築結構平面圖之敘述，下列何者正確？

(A)柱中心線之編號標示縱向由左至右、橫向由下向上 (B)編號 2A 及 A1 是單層樓的小柱(C)虛線表示當層樓板下的梁 (D)以 P 表示樓板。

複選題

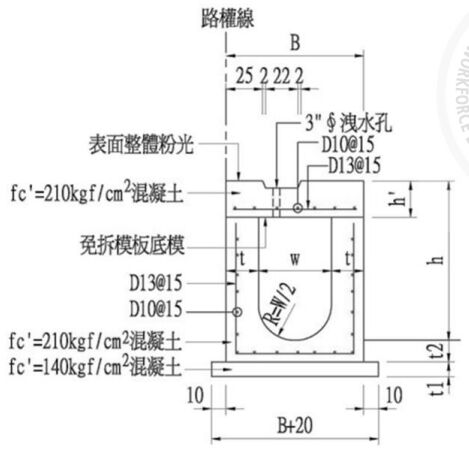

60. 如下圖所示，下列何者不正確？

(A)此為 U 型排水溝剖面詳圖 (B)打底混凝土厚度為 t2 (C)D13 鋼筋又可稱 3 號鋼筋 (D)溝底圓弧半徑 W/2 。

複選題
61. 從建築工程位置圖（比例約 1/1200）可了解工程座落地點、鄰近相關道路、河川及周邊主要建築物相對關係，故施工前現場工程師可藉此完成哪些準備工作？ (A)工地所在位置 (B)規劃施工之運輸路線 (C)緊急事故聯絡與運送路線 (D)地下管線位置。

複選題
62. 有關建築物細部設計圖之敘述下列何者正確？ (A)皆由建築師繪製及簽證負責 (B)決定構造型式及主要構造材料 (C)經結構分析與計算，繪製結構圖(D)電氣、給排水、消防、電信、監控、污水等相關設備交由相關的工程師或技師繪製。

複選題
63. 建築立面圖中通常會標示建築物之 (A)外觀各向立面之形狀 (B)外觀建材種類 (C)各樓層高度 (D)開口大小尺寸。

複選題
64. 如下圖所示，木構造隔屏骨架構件名稱，下列何者正確？

(A)C：邊框 (B)F：直立向角料 (C)G：斜撐 (D)H：水平向角料。

複選題

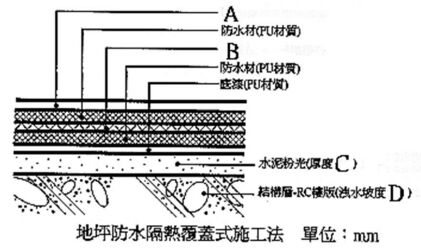

65. 如下圖所示屋頂地坪防水隔熱覆蓋式施工法詳圖，下列何者為其適用之構造說明？

(A)A：PU 防水面層 (B)B：不織布 (C)C：厚度 50mm (D)D：坡度1/100 。

複選題
66. 下列哪些為結構詳圖的內容？ (A)基礎 (B)樓板 (C)電梯 (D)樓梯。

複選題
67. 依 CNS 國家標準中，圖面修改及欄位規定包含 (A)修改欄置於標題欄上方(B)修改部分應以雲狀線框出 (C)框旁加繪△ (D)△內填註修改日期。

複選題
68. 依 CNS 國家標準中，基準線的編號原則有 (A)橫座標由左至右 (B)橫座標由右至左 (C)縱座標由下而上 (D)縱座標由上而下。

複選題
69. 依 CNS 國家標準中，平面詳圖的比例包含 (A)1/10 (B)1/50 (C)1/100 (D)1/150 。

複選題
70. 依 CNS 國家標準中，繪圖的粗實線條用途表示 (A)輪廓線 (B)剖面線 (C)隱蔽線 (D)圖框線。

複選題
71. 依 CNS 國家標準中，繪圖的細實線條用途表示 (A)基準線 (B)剖面線 (C)尺度線 (D)鋼筋。

複選題
72. 依 CNS 國家標準中，繪圖的虛線條用途表示 (A)截斷線 (B)隱蔽線 (C)假想線 (D)投影線。

複選題
73. 依 CNS 國家標準中，剖面詳圖比例 (A)1/5 (B)1/20 (C)1/50 (D)1/100 。

複選題
74. 依 CNS 國家標準中，平面圖比例 (A)1/10 (B)1/50 (C)1/100 (D)1/200 。

申論題 (0)
