114年 - 08101 下水道設施操作維護─管渠系統乙級工作項目 02：識圖 1-62（2025/12/04 更新）#134195

科目：技檢◆下水道設施操作維護-管渠系統-乙級 | 年份：114年 | 選擇題數：62 | 申論題數：0

試卷資訊

所屬科目：技檢◆下水道設施操作維護-管渠系統-乙級

選擇題 (62)

1.

代表 (A)截流站 (B)抽水站 (C)處理廠 (D)沉澱池。

2. C.O.

代表 (A)人孔 (B)清除孔 (C)陰井 (D)排水口。

3. ψ500m/m，S=0.007，L=50m，V=1.598m/s，Q=0.3138cms 其中Ｖ是代表下列何者？ (A)管子長度 (B)坡度 (C)流速 (D)流量。

4. R.C.P 代表 (A)鋼筋混凝土管 (B)預力鋼筋混凝土管 (C)石綿管 (D)塑膠管。

5. ψ500m/m，S=0.007，L=50m，V=1.598m/s，Q=0.3138cms 其中Ｓ是代表 (A)管子長度 (B)坡度 (C)流速 (D)流量。

6. A.C.P 代表 (A)鋼筋混凝土管 (B)預力鋼筋混凝土管 (C)石綿管 (D)陶土管。

7. V.C.P 代表 (A)鋼筋混凝土管 (B)塑膠管 (C)石綿管 (D)陶土管瓷化黏土管。

8. P.V.C.P 代表 (A)鋼筋混凝土管 (B)聚氯乙烯塑膠硬質管 (C)石綿管 (D)陶土管。

9. 下列何者代表處理廠？ (A)

10. 施工圖上標示 B.M=5.600m 是代表 (A)前視高 5.6m (B)後視高 5.6m (C)轉點高 5.6m (D)水準點高 5.6m 。

11. D.I.P 代表 (A)鋼筋混凝土管 (B)延性鑄鐵管 (C)石綿管 (D)陶土管。

12. 下列何者代表人孔 (A)

13. 下列何者代表陰井 (A)

14. 下列何者代表油脂截流器 (A)

15. 下列何者表示溢流口 (A)

16. 圖上量得兩點距離 5cm，比例在 1:200，則其實地距離為 (A)1m (B)10m (C)100m (D)1000m 。

17. 下列何者於立體圖中代表管底面之高度？ (A)EL (B)C.EL (C)TOP.EL (D)BOP.EL 。

18. 下列何者於立體圖中代表管頂之高度？ (A)EL (B)C.EL (C)TOP.EL (D)BOP.EL 。

19. O.D.代表 (A)管之內徑 (B)管之半徑 (C)管之外徑 (D)管壁厚。

20. ─Ｓ──Ｓ─ 符號代表 (A)立供應管 (B)壓縮空氣管 (C)排水管 (D)回熱水管。

21.

符號表示 (A)瓦時計 (B)瓦特計 (C)乏時計 (D)伏特計。

22. KVAR 符號表示 (A)瓦時計 (B)瓦特計 (C)乏時計 (D)仟瓦計。

23.

符號表示 (A)電磁開關 (B)按鈕開關 (C)安全開關 (D)雙切開關。

24.

符號表示： (A)電磁開關 (B)安全開關 (C)熔斷開關 (D)Ｙ－△起動開關。

25.

符號表示 (A)接地專用插座 (B)接地雙插座 (C)接地三連插座 (D)接地防爆型插座。

26. S₄符號表示 (A)1 路開關 (B)2 路開關 (C)3 路開關 (D)4 路開關。

27. 下列何者代表私有雨水井或人孔 (A)

28.

符號表示 (A)油脂截流器 (B)洗手盆 (C)污物盆 (D)洗物盆。

29. 下列何者代表地上清潔口？ (A)

30. 下列何者符號代表預先處理設施 (A)

31.

符號表示 (A)瓦時計 (B)瓦特計 (C)指示燈 (D)安全開關。

32.

符號表示 (A)電動機 (B)發電機 (C)電熱器 (D)電風扇。

33.

符號表示 (A)燈用配電盤 (B)燈用分電盤 (C)電力配電盤 (D)電力分電盤。

34.

符號表示 (A)電動機 (B)發電機 (C)電熱器 (D)冷氣機。

35.

符號表示 (A)白熾燈 (B)壁燈 (C)日光燈 (D)緊急照明燈。

36. 建築給（排）水設備工程圖中「清潔口」縮寫為 (A)FD (B)CV (C)GV (D)CO 。

37. 自來水管線設施示意圖中

表示 (A)制水閥 (B)排氣閥 (C)管塞 (D)地下式消防栓。

38. 建築給（排）水設備工程圖中

表示 (A)洗面盆 (B)浴缸 (C)馬桶 (D)廚房用洗槽。

39. 建築給（排）水設備工程圖中

表示 (A)排水孔 (B)人孔 (C)水表 (D)空管。

40. 台電管線設施示意圖中

表示 (A)電桿 (B)穿線管 (C)管線管數 (D)空管。

41. 建築設計圖中「給（排）水設備工程圖」一般編號為 (A)G (B)P (C)M (D)C 。

42. 建築給（排）水設備工程圖中

符號表示 (A)洗面盆 (B)熱水爐 (C)馬桶 (D)廚房用洗槽。

43. 建築給（排）水設備工程圖中

符號表示 (A)管吊燈 (B)熱水爐 (C)抽水機(D)廚房用洗槽。

44. 建築給（排）水設備工程圖中

符號表示 (A)出口燈 (B)地板落水 (C)陰井 (D)廚房用洗槽。

45. 常見台電管線設施示意圖中

表示何者？ (A)高壓人孔 (B)低壓人孔(C)高壓手孔 (D)低壓手孔。

46. 水管管路之標示以 (A)單線圖 (B)雙線圖 (C)三視圖 (D)立體圖較為方便。

47. 電信管線設施示意圖中

表示： (A)幹管手孔 (B)幹管人孔 (C)光纖手孔 (D)光纖人孔。

48. 建築給（排）水設備工程圖中

表示 (A)洗面盆 (B)浴缸 (C)馬桶 (D)廚房用洗槽。

49. 常見台電管線設施示意圖中

表示： (A)高壓人孔 (B)高壓手孔 (C)低壓人孔 (D)低壓手孔。

複選題
50. 下列英文圖號何者為管線屬性資料之使用符號？ (A)Ｓ (B)Ｈ (C)U (D)Ｄ。

複選題

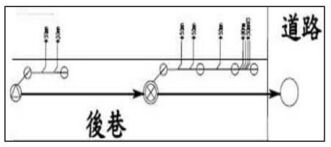

51. 下圖所示建築物後巷有何下水道設施？

(A)RC 陰井 (B)清除孔 (C)連接井(D)塑膠陰井。

複選題
52. 下列圖形何者屬人孔？ (A)

複選題
53. 下水道用戶接管常用之管徑有？ (A)50mm (B)80mm (C)200mm (D)300mm 。

複選題
54. 下列英文圖號何者非屬人孔屬性之使用符號？ (A)Ｓ (B)Ｈ (C)GL (D)L 。

複選題
55. 下列管線系統圖示何者正確？ (A)

複選題
56. 下列圖例何者代表計畫人孔？ (A)

複選題
57. 下列圖例何者代表瓦斯管線？(A)

複選題
58. 下列圖例何者代表自來水管線？(A)

複選題
59. 下列圖例何者代表電力設施？ (A)

複選題
60. 下列圖例何者代表電信設施？ (A)

複選題
61. 下列圖例何者代表手孔？ (A)

複選題
62. 下列何者為下水道污水管線常用管材？ (A)RCP (B)DIP (C)PVC (D)VCP 。

申論題 (0)
