114年 - 114 全國技術士技能檢定學科_在校生工業類_丙級：03200 變壓器裝修#130437

1. 下圖變壓器鐵心是

(A)單相外鐵式 (B)單相內鐵式 (C)三相外鐵式 (D)三相內鐵式。

2. 為減少磁滯損與渦流損，應減少電氣鋼板的何種不純物 (A)鈷 (B)碳素 (C)鐵 (D)矽。

3. 熱中暑時，易發生下列何現象？ (A)體溫上升 (B)體溫忽高忽低 (C)體溫下降 (D)體溫正常。

4. 依據國家標準(CNS)，單相 25kVA 桿上用變壓器一次側套管接線端子夾線孔之孔徑約為 (A)8 ㎜ (B)16 ㎜ (C)24 ㎜ (D)5 ㎜。

5. 二台 50kVA 單相變壓器如接成 V-V 連接，則輸出容量為 (A)50kVA (B)86.6kVA (C)70.7kVA (D)100kVA。

6. 下圖符號表示

(A)比流器 (B)電感 (C)一般變壓器 (D)比壓器。

7. 棉紗帶可用於 (A)C 級 (B)E 級 (C)B 級 (D)A 級 絕緣。

8. 吊離變壓器心體之鋼索，每撚間有素線截斷達______ 時不准使用。(A)12％ (B)15％ (C)10％ (D)20％

9. 下列何者為環保標章？ (A)(B)(C)(D) 。

10. 變壓器一次繞組匝數減少時，二次電壓 (A)降低 (B)不穩定 (C)不變 (D)升高。

11. 外鐵式變壓器模型繞中，交互配置是以高壓繞組和低壓繞組呈 (A)水平狀交互疊置 (B)垂直狀交互疊置 (C)鈄向狀交互疊置 (D)垂直水平狀交互疊置。

12. 變壓器鐵心應具備下列何種特性 (A)導磁係數小，磁滯係數高 (B)導磁係數高，磁滯係數小 (C)導磁係數小，磁滯係數小 (D)導磁係數高，磁滯係數高。

13. 造成線圈外形尺寸太大通常是因為 (A)絕緣太少 (B)張力不足 (C)銅線太細 (D)導線太軟。

14. 繞組遇瞬時短路電流衝擊時，最需要的特性是 (A)機械強度 (B)耐壓強度 (C)絕緣強度 (D)電流強度。

15. 下列何者不是能源之類型？ (A)壓縮空氣 (B)電力 (C)蒸汽 (D)熱傳。

16. 裝置鐵心與線圈間之絕緣物一般以採用 (A)厚絕緣紙 (B)薄絕緣紙 (C)萬壓力紙 (D)木材 較佳。

17. 老舊的變壓器會因矽鋼片在磁滯現象下伸縮震動而產生的噪音發出一種哼哼的聲音，是因為 (A)銅損減少 (B)凡立水未乾 (C)渦流損減少 (D)凡立水老化裂開。

18. A 級絕緣材料之最高容許運轉溫度為 (A)105℃ (B)120℃ (C)130℃ (D)180℃。

19. 一次匝數為 2100，二次匝數為 70，若加 6300V 於一次時，其二次電壓為 (A)240V (B)220V (C)210V (D)300V。

20. 下列何者為凡立水之原料 (A)醇酸樹脂類 (B)鹽酸類 (C)酒精 (D)玻璃。

21. 哪一種家庭廢棄物可用來作為製造肥皂的主要原料？ (A)食醋 (B)回鍋油 (C)果皮 (D)熟廚餘。

22. 如變壓器一次側電壓為 6600V，二次電壓為 220V 時，其匝數比為 (A)90 (B)30 (C)60 (D)100。

23. 請問下列何者不是個人資料保護法所定義的個人資料？ (A)護照號碼 (B)最高學歷 (C)身分證號碼 (D)職稱。

24. 國家標準(CNS)規定動力用及連絡用變壓器附件之保護接點有幾點以上者，應附接線盒 (A)3 點 (B)2 點 (C)4 點 (D)5 點。

25. 變壓器各部件中重量最重的是 (A)外殼 (B)絕緣油 (C)線圈 (D)鐵心。

26. 矽鋼帶之標準寬度為 3 呎，若欲裁剪 60 ㎜寬度之鐵心可裁幾片最經濟 (A)10 (B)15 (C)14 (D)12。

27. 單相變壓器端子符號 X1、X2 表示 (A)二次側 (B)接地 (C)三次側 (D)一次側 接線端子。

28. 變壓器銘牌上，分接頭電壓標註"R"，所代表意義為何 (A)滿載電壓 (B)最低電壓 (C)紅色注意 (D)額定電壓。

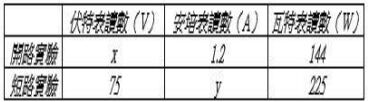

29. 有一 10kVA，2000/200V，60Hz 之雙繞組變壓器，分別在低壓側作開路實驗及在高壓側作短路實驗得如下的數據：則 變壓器線圈換算至高壓側的等值阻抗為

(A)0.15Ω (B)9Ω (C)12Ω (D)15Ω。

30. 真空注油之目的是為了 (A)提高絕緣性能 (B)降低銅損 (C)提高機械強度 (D)降低鐵損。

31. 加工金屬物體的機器不適宜用來加工絕緣物，主要原因是由於刀口 (A)太尖銳 (B)怕沾上金屬粉屑 (C)過於鋒利 (D)過鈍。

32. 下圖變壓器做極性測試，如開關 K 接通一段時間 OFF 瞬間，安培計正轉，則此變壓器為

(A)加極性 (B)比極性 (C)減極性 (D)無極性。

33. 對於吹哨者保護規定，下列敘述何者有誤？ (A)勞動檢查機構受理勞工申訴必須保密 (B)事業單位不得對勞工申訴人終止 勞動契約 (C)為實施勞動檢查，必要時得告知事業單位有關勞工申訴人身分 (D)事業單位不得有不利勞工申訴人之處分。

34. 根據消除對婦女一切形式歧視公約(CEDAW)之直接歧視及間接歧視意涵，下列何者錯誤？ (A)老闆得知小黃懷孕後， 故意將小黃調任薪資待遇較差的工作，意圖使其自行離開職場，小黃老闆的行為是直接歧視 (B)某餐廳於網路上招募外 場服務生，條件以未婚年輕女性優先錄取，明顯以性或性別差異為由所實施的差別待遇，為直接歧視 (C)某公司員工值 班注意事項排除女性員工參與夜間輪值，是考量女性有人身安全及家庭照顧等需求，為維護女性權益之措施，非直接歧 視 (D)某科技公司規定男女員工之加班時數上限及加班費或津貼不同，認為女性能力有限，且無法長時間工作，限制女 性獲取薪資及升遷機會，這規定是直接歧視。

35. 一般變壓器無載損是指 (A)銅損 (B)介質損 (C)鐵損 (D)雜散負載損。

36. 分解後之各零件再重新組合時 (A)能達到原有功能的一半即可 (B)能維持原有功能 (C)能用就好 (D)全部換新。

37. 大多數的吸菸者都嘗試過戒菸，但是很少自己戒菸成功。吸菸的同事要戒菸，怎樣建議他是無效的？ (A)建議他參加醫 院或衛生所辦理的戒菸班 (B)鼓勵他撥打戒菸專線 0800-63-63-63，取得相關建議與協助 (C)建議他到醫療院所、社區藥局 找藥物戒菸 (D)戒菸是自己的事，別人幫不了忙。

38. 依據國家標準(CNS)，配電用變壓器上蓋、手孔及套管等部分，應採用品質優良之防潮耐油襯墊，其厚度蓋及手孔用者 應在多少以上 (A)5 ㎜ (B)4 ㎜ (C)3 ㎜ (D)2 ㎜。

39. 片狀導體(鋁片或銅片)變壓器短路時，所產生之機械力以何者為較大 (A)一樣大 (B)邊緣方向 (C)軸方向 (D)半徑方向。

40. 桿上變壓器鐵心接地銅片插入鐵心之深度通常約為 (A)30 ㎜ (B)3 ㎜ (C)300 ㎜ (D)200 ㎜。

41. 變壓器的容量越大，其每一 kVA 之損失 (A)與容量無關 (B)不變 (C)越小 (D)越大。

42. 在電源電壓固定下鐵心渦流損與電源頻率 (A)成反比 (B)無關 (C)平方成正比 (D)成正比。

43. 變壓器一、二次繞組將其交互配置於同一鐵心上，其主要目的何者為非 (A)減少電抗 (B)減少磁交連 (C)減低電壓調整率 (D)減少漏磁。

44. 變壓器注油時應超過 (A)鐵心 (B)套管 (C)切換裝置分接頭 (D)線圈。

45. 浸漬凡立水最好的方式是採用 (A)將線圈和凡立水都加溫後浸漬 (B)將線圈加溫後浸漬 (C)真空浸漬 (D)將凡立水加溫後浸 漬。

46. 變壓器內之木製品煮油之目的為 (A)增加韌性 (B)去除水份 (C)增加表面光滑 (D)提高機械強度。

47. 繞製線圈所選用的繞線模應比鐵心尺寸 (A)略小 (B)小容量者略小，大容量者略大 (C)略大 (D)同樣大小。

48. 變壓器作耐壓試驗時其外殼 (A)接保險絲後接地 (B)不做接地 (C)應直接接地 (D)串聯電阻接地。

49. 下列何者會影響變壓器鐵心圈疊尺寸 (A)作業環境溫度 (B)作業場所寬廣 (C)捲模大小 (D)鐵心重量。

50. 下列何者非屬應對在職勞工施行之健康檢查？ (A)特定對象及特定項目之檢查 (B)特殊健康檢查 (C)一般健康檢查 (D)體格 檢查。

51. 同材質同截面積的漆包圓線長度越大其 (A)電阻係數變小 (B)電阻越大 (C)電阻係數變大 (D)電阻越小。

52. 若將一次線圈匝數增加，則二次線圈兩端之電壓將 (A)不穩定 (B)降低 (C)升高 (D)不變。

53. 我國桿上變壓器大多採用 (A)雙繞組 (B)三繞組 (C)單繞組 (D)多繞組。

54. 變壓器之絕緣材料用以隔絕 (A)絕緣油 (B)空氣 (C)電壓或電流 (D)水分。

55. 7 ㎜ 2 的導線，宜選用 (A)22 ㎜ 2 (B)5.5 ㎜ 2 (C)38 ㎜ 2 (D)8 ㎜ 2 之壓接端子壓接。

56. 通常變壓器使用的金屬材料為 (A)銅、鐵、絕緣油 (B)銅、鐵 (C)銅、鐵、凡立水 (D)銅、鐵、絕緣紙。

57. 變壓器鐵心磁滯損與電源電壓 (A)成反比 (B)成正比 (C)平方成正比 (D)無關。

58. V－V 聯接之變壓器組，其利用率為 (A)86.6％ (B)56.7％ (C)70.7％ (D)63.6％。

59. 三相 100kVA，200V 的變壓器，其線電流為 (A)166.7A (B)500A (C)288.7A (D)333.4A。

60. 下列對於細懸浮微粒之敘述何者正確：A.空氣品質測站中自動監測儀所測得之數值若高於空氣品質標準，即 判定為不符合空氣品質標準；B.濃度監測之標準方法為中央主管機關公告之手動檢測方法；C.空氣品質標準之年平均值 為 15μg/m³？ (A)僅 AC (B)僅 AB (C)僅 BC (D)ABC 皆正確。

61. 下列何者非變壓器含浸前預熱的目的 (A)將變壓器中的水氣烘乾 (B)減低銅損 (C)使凡立水更易滲透 (D)使變壓器中絕緣材 料更硬化。

62. 空氣污染源依排放特性分為固定污染源及移動污染源，下列何者屬於移動污染源？ (A)石化廠 (B)機車 (C)煉鋼廠 (D)焚化 廠。

63. 從事專業性工作，在服務顧客時應有的態度為何？ (A)為了降低成本，可以降低安全標準 (B)不必顧及雇主和顧客的立場 (C)選擇最安全、經濟及有效的方法完成工作 (D)選擇工時較長、獲利較多的方法服務客戶。

64. 變壓器的—次側套管最少需要幾只 (A)4 只 (B)3 只 (C)2 只 (D)1 只。

65. 事業招人承攬時，其承攬人就承攬部分負雇主之責任，原事業單位就職業災害補償部分之責任為何？ (A)仍應與承攬人 負連帶責任 (B)視職業災害原因判定是否補償 (C)依工程性質決定責任 (D)依承攬契約決定責任。

66. 左圖表示 (A)三相 Y 結線中性點經電阻接地 (B)三相 Y 結線中性點經電抗接地 (C)三相 Y 結線中性點浮接 (D)三相 Y 結線中性點直接接地。

67. 下列何種現象「不是」直接造成台灣缺水的原因？ (A)地形山高坡陡，所以雨一下很快就會流入大海 (B)台灣地區夏天過 熱，致蒸發量過大 (C)因為民生與工商業用水需求量都愈來愈大，所以缺水季節很容易無水可用 (D)降雨季節分布不平 均，有時候連續好幾個月不下雨，有時又會下起豪大雨。

68. 心體烘乾後可 (A)容易裝殼 (B)降低絕緣電阻 (C)降低銅損及鐵損 (D)提高絕緣電阻。

69. 接地線以用______為原則。 (A)鐵線 (B)銅線 (C)鋁線 (D)鉛線

70. 如下圖，你知道這是什麼標章嗎？

(A)省水標章 (B)能源效率標示 (C)環保標章 (D)奈米標章。

71. 心體裝配後，應先做 (A)耐電壓試驗 (B)匝比試驗 (C)衝擊電壓試驗 (D)溫升試驗。

72. 繞組在第一次浸漆比第二次浸漆，下列何者正確 (A)漆的流動性慢一些 (B)漆能儘量浸透到繞組內部 (C)浸漆時間較短 (D) 漆的粘度應較高。

73. 冷凍食品該如何讓它退冰，才是既「節能」又「省水」？ (A)使用微波爐解凍快速又方便 (B)烹煮前盡早拿出來放置退冰 (C)用熱水浸泡，每 5 分鐘更換一次 (D)直接用水沖食物強迫退冰。

74. 測量矽鋼片厚度較精確的是 (A)角尺 (B)捲尺 (C)游標卡尺 (D)直尺。

75. 工作圖標明 φ15 ㎜係表示 (A)寬 (B)高 (C)長 (D)內徑或外徑尺寸。

76. 螺栓在有螺母時的安裝順序為 (A)螺栓-平墊-彈墊-螺母 (B)彈墊-平墊-螺栓-螺母 (C)平墊-螺栓-彈墊-螺母 (D)螺栓-彈墊-平 墊-螺母。

77. 線圈之間隔片排列不整齊會影響 (A)絕緣強度 (B)機械強度 (C)散熱效果 (D)電場強度。

78. 依據國家標準(CNS)，樹脂型乾式變壓器鐵心之溫升限度為 (A)80K (B)60K (C)不影響靠近構成物質之溫度 (D)100K。

79. 國家標準(CNS)規定變壓器絕緣油破壞電壓 2.5 ㎜間隙需在______以上。 (A)20kV (B)50kV (C)30kV (D)40kV

80. 在電源電壓固定下鐵心磁滯損與電源頻率 (A)成正比 (B)平方成正比 (C)無關 (D)成反比。
