114年 - 114 台灣自來水股份有限公司_評價職位人員甄試_工程類：電腦繪圖(AutoCad)#127083

1.建築平面圖有建築結構、尺度、電力配線、通信配線、水管配線，可運用電腦繪圖的哪項功能，使圖面閱讀清晰易懂？(A)圖形不可合併使用(B)圖形可分層使用(C)草圖直接轉換成圖檔(D)可攜性

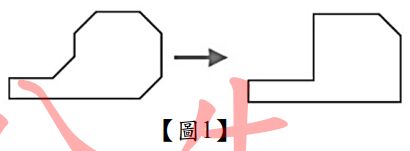

2.欲將【圖1】左方的圖形編輯成右方的圖形，只能執行一個指令時，可使用下列何指令？
(A)FILLET(B)EXTEND(C)TRIM(D)RECTANG

3.欲使用AutoCAD繪製一等角圖中的圓時，可使用下列何指令？(A)ELLIPSE(B)DOUNT(C)CIRCLE(D)ARC

4.在AutoCAD指令中，下列何者是用來畫矩形？(A)ELLIPSE(B)POLYGON(C)RECTANG(D)DOUNT

5.使用AutoCAD編輯圖形時，欲將圓弧等分成7段時，可使用下列何指令？(A)DIVIDE(B)MEASURE(C)XLINE(D)MLINE

6.在AutoCAD中，線型定義檔的圖檔副檔名是？(A)＊.PGP(B)＊.MLN(C)＊.LIN(D)＊.PAT

7.使用AutoCAD繪製圖形時，若想退回上一步動作，可使用下列何指令？(A)B(B)R(C)U(D)N

8.正五邊形其內角和為幾度？(A)108度(B)120度(C)360度(D)540度

9.如【圖2】所示，有8個直徑12mm的圓孔，依CNS的規範相同形態表示法，下列何者正確？
(A)ψ12×8(B)8×ψ12(C)8-ψ12(D)ψ12-8

10.在AutoCAD繪圖過程中，為確保線段連接的正確位置，下列何者是使用在線條等分點上之鎖定？(A)PAR(B)NEA(C)NOD(D)APP

11.在AutoCAD環境中出圖，線寬之設定是依據下列何者？(A)字高(B)線型(C)線長(D)顏色

12.下列標準零件中，何者最常使用漸開線設計？(A)滑動軸承(B)齒輪的齒形(C)拉伸彈簧(D)惠氏螺紋

13.管路圖中，同心異徑管接頭之表示法，下列何者正確？(A)(B)(C)(D)

14.若圖面上之比例尺為1:50，則圖上某一線段之長度為2公分，其實際長度應為？(A)0.25公尺(B)0.5公尺(C)10公尺(D)1公尺

15.下列為線段AB於空間的投影，何者是表示線段AB平行於水平投影面？(A)(B)(C)(D)

16.錐度1:5之工件，若錐度長50mm，大徑25mm，則小徑應為？(A)20mm(B)15mm(C)10mm(D)5mm

17.尺度修改時，需將原尺度用雙線劃去，而將新尺度數字寫在其附近，並加註更改符號及號碼，下列何者正確？(A)(B)(C)(D)

18.四個位元組單位由小到大排列，下列何者正確？(A)KB＜TB＜GB＜MB(B)KB＜GB＜MB＜TB(C)GB＜MB＜KB＜TB(D)KB＜MB＜GB＜TB

19.在AutoCAD軟體中，圖塊編輯器的按鈕圖示為下列何者？(A)(B)(C)(D)

20.在AutoCAD軟體的繪圖工具列中，按鈕圖示為下列哪一個指令？(A)LINE(B)ARC(C)CIRCLE(D)PLINE

21.在AutoCAD軟體中，與手繪製圖使用製圖桌“平行尺”功能相當的是下列哪一個？(A)COPY(B)MOVE(C)MEASURE(D)正交模式

22.在AutoCAD軟體中，欲鏡射LINE、CIRCLE等圖元時，要使用下列何種指令？(A)COPY(B)TRIM(C)MIRROR(D)MOVE

23.在AutoCAD軟體中，若不想要看到某圖層的繪圖內容，也完全不能編輯到該圖層既有繪圖內容，如在大圖面中亦可加速顯示和重生的操作，則應使用的圖層性質設定或按鈕圖示為何？(A)關閉(B)冷凍(C)鎖護(D)不出圖

24.在AutoCAD軟體中，想要看到並且編輯某幾個圖層，但其他圖層可以隱藏或鎖住其繪圖內容，則應使用的圖層性質設定或按鈕圖示為何？(A)冷凍(B)變更目前圖層(C)關閉(D)隔離

25.在AutoCAD軟體中，繪製圖元時若要鎖點至幾何物件的交點，試問下列哪一個是交點(INT)圖示？(A)(B)(C)(D)

26.在AutoCAD軟體中，若要將2D模型空間的制式背景由白色改變為黑色，應先執行「選項」指令並從【圖3】哪一個頁籤中進行修改？
(A)檔案(B)顯示(C)使用者偏好(D)製圖

27.在AutoCAD軟體中，“工具”選項板的開啟或關閉，可以用哪一個快捷鍵？(A)Ctrl+0(零)(B)Ctrl+2(C)Ctrl+3(D)Ctrl+9

28.在AutoCAD軟體中，格線鎖點功能的開啟或關閉，可以用哪一個功能鍵控制？(A)F3(B)F7(C)F8(D)F9

29.在AutoCAD軟體中，自既有的圖檔中直接引用圖塊、圖層、標註型式、線型等的介面指令為？(A)ADC(B)MINSERT(C)XREF(D)OPTIONS

30.在AutoCAD軟體中，的檔案安全防護中可以設定自動儲存及儲存間格分鐘數，所存內定的檔案副檔名為何？(A)bak(B)dwg(C)sv$(D).dxf

31.在AutoCAD軟體中，可定義指令縮寫(快捷鍵)的程式參數的檔案為哪一個？(A)acad.mln(B)acad.pgp(C)acad.lsp(D)acad.lin

32.在AutoCAD軟體中，UCS指令除了可以指定UCS的原點，尚可指定其他選項，下列選項何者為非？(A)圖層(B)世界(C)物件(D)前一個

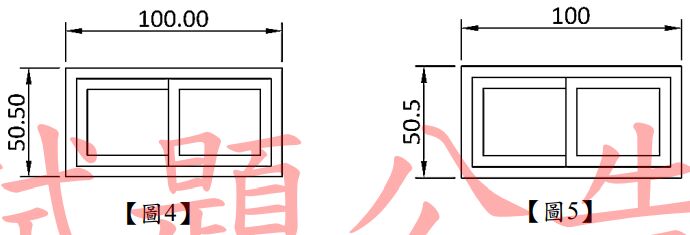

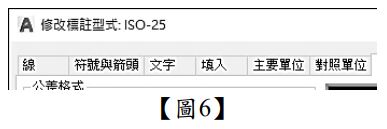

33.在AutoCAD軟體中，【圖4】經由修改標註型式成為【圖5】，試問是修改標註型式(【圖6】)的哪個設定？
(A)主要單位頁籤/線性標註/精確度(B)填入頁籤/標註特徵的比例/依配置調整標註比例(C)主要單位頁籤/線性標註/零抑制(D)對照單位頁籤/對照單位/精確度

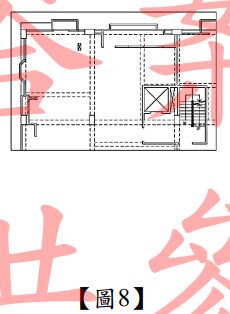

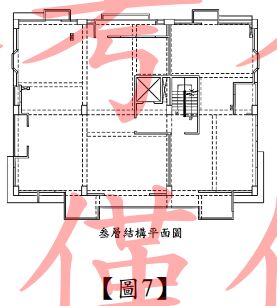

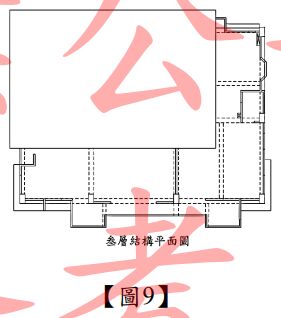

34.在AutoCAD軟體中，下列哪一個指令可以最快速的將外部參考或圖塊(如【圖7】)的修改為【圖8】及【圖9】，並且能隨時調整裁剪邊界？
(A)TRIM(B)MINSERT(C)XCLIP(D)EXPLODE

35.在AutoCAD軟體中，欲指定出圖型式表搜尋路徑，可以透過下列何種指令設定？(A)OPTIONS選項(B)LOAD載入(C)INSERT插入(D)PLOT出圖

貳、複選題

36.有關AutoCAD的檔案格式，下列何者正確？(A).dwp為網路圖形格式檔(B).dwt為圖形樣板檔(C).dwg為圖形檔(D).dxf為圖形交換檔

37.使用AutoCAD繪圖時，執行EXPLODE指令，可分解下列何物件？(A)圖塊(B)剖面線(C)尺度標註(D)聚合線

38.在AutoCAD中，欲變更一條線段的長度，可以使用下列何指令？(A)STRETCH(B)CHANGE(C)PEDIT(D)SCALE

39.在AutoCAD中，下列哪些按鍵可以結束指令？(A)滑鼠左鍵(B)空白鍵(C)ENTER鍵(D)ESC鍵

40.有關圖紙的敘述，下列何者正確？(A)A0圖紙的面積約為1.5平方公尺(B)A2製圖用紙長邊與短邊比為1.414:1(C)A4圖紙規格大小為210mm×297mm(D)A0圖紙大小為A4圖紙大小的16倍

41.用一平面以不同之角度切割一直立圓錐所得曲線，下列何者正確？(A)正圓(B)擺線(C)橢圓(D)雙曲線

42.依CNS的規範錐度符號表示法，下列何者正確？(A)(B)(C)(D)

43.在AutoCAD軟體中，OFFSET指令有以下哪些設定選項？(A)通過(B)接合(C)圖層(D)指定偏移距離

44.在AutoCAD軟體中，指令「LAYER」為圖層性質管理員，可直接設定下列哪些功能？(A)顏色：變更整個圖面的顏色(B)線型比例：變更整個圖面的線型比例(C)出圖：確定整個圖面的圖層是否可出圖(D)透明度：變更整個圖面的透明度

45.在AutoCAD軟體中，下列哪些圖元可利用EXPLODE指令分解？(A)橢圓(B)聚合線(C)矩形(D)多重引線

46.在AutoCAD軟體中，下列哪些指令可以將兩條交錯的直線修改為直線交角？(A)FILLET(B)TRIM(C)COPY(D)MIRROR

47.在AutoCAD軟體中，欲刪除LINE、CIRCLE等圖元時，可以使用哪些方法？(A)運用指令ERASE(B)運用指令TRIM(C)操作鍵盤DELETE鍵(D)操作鍵盤CTRL鍵+Y鍵

48.在AutoCAD軟體中，執行重做(REDO)的指令，可以用哪些方法？(A)快捷鍵Ctrl+Z(B)快捷鍵Ctrl+Y(C)(D)

49.在AutoCAD軟體中，2D製圖時經常需要查看細節或整體，下列哪些方法可以變更視圖的倍率？(A)使用指令ZOOM(B)滾動滑鼠中間鍵滾輪(C)使用導覽操控盤的縮放功能(D)鍵盤SHIFT鍵+按壓滑鼠中鍵

50.在AutoCAD軟體中，清爽螢幕功能為藉由隱藏功能區、工具列和選項板，將繪製區最大化，此功能的開啟與關閉可以用下列哪些方式？(A)Ctrl+0(零)(B)Ctrl+1(C)(D)
