所屬科目:電工機械(概要、大意)

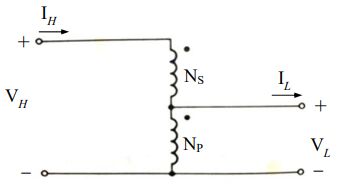

一、某一台 600 VA , () = (100 / 10) 的變壓器連接成降壓自耦變壓器如下圖所示,其二次側電壓為 100 V。試求:此自耦變壓器一次側電壓 為多少?此自耦變壓器最大的操作額定為多少 VA?輸出電流之大 小為多少?此自耦變壓器其容量為原先變壓器幾倍?說明自耦變壓器的主要缺點為何?(25 分)
(一)滿載時的反電勢為多少?(9 分)
(二)無載轉速及速率調整率。 (16 分)
三、一部 480 V、60 Hz,Δ 接之 4 極同步發電機,此發電機同步電抗 0.1 Ω, 電樞電阻 0.015 Ω,滿載供應電流 500 A,功率因數 0.85 落後,在滿載時 摩擦和風損失 20 kW,鐵心損失為 30 kW,若忽略轉子磁路損失,試求: 發電機之轉速為多少?滿載時,發電機輸出多少功率?將銅損失一併考 慮則原動機供應多少功率給發電機?此時發電機總效率為多少?假設 發電機輸出突然斷路,則輸出端電壓為多少?(25 分)
四、某一部三相 220 V、60 Hz、4 極、1 HP ,Δ 連接的繞線式感應電動機, 其轉子為 Y 連接,轉子每相匝數為定子每相匝數的 1/5。滿載轉速為 1740 rpm ,轉子電阻 r2 為 0.24 Ω,轉子堵轉時電抗為 0.88 Ω,試求:堵轉時轉子每相的電壓及滿載運轉時,轉子每相電流、轉子的總輸入功率、 轉子的總銅損、轉子的總輸出功率。 (25 分)
