所屬科目：空調工程與設計

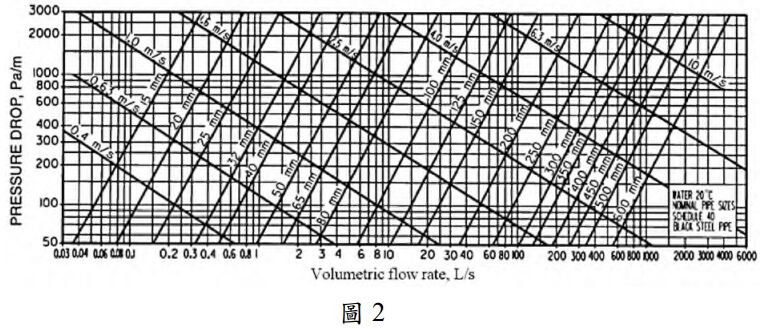

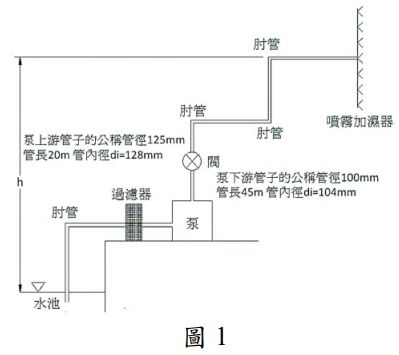

空氣氣體常數：0.287 kJ/kmole．K，CMM=m3/min，1atm=101.325 kPa，空氣的定壓比熱 cp=1.0 kJ/kg．K，水的汽化潛熱 2420 kJ/kg一、水管路將水從水池送到高度差 h=10 m 的加濕噴霧器如下圖 1，泵進出口管徑不同，各管件的無因次等效管長 Le/di：單一肘管 30、閥 150、過濾器 90、噴霧器 280。配合下圖 2，當送水量 2 CMM 時，泵電效率 63%，求泵所消耗的電功率是多少 kW？（25 分）
(一)至少需要引進多少 CMM 的外氣，（10 分）
(二)若擬以風機引入第(一)小題的外氣量經由風管 1 與 2 分別送進兩間辦公室，如下圖所示，已知所有風管的內徑 di(=150 mm)與摩擦因子都相同，求送入辦公室甲和乙的外氣風量各為多少 CMM？（15 分）
三、某健身中心可同時容納 60 人，室內乾球 26℃，相對濕度 60%。夏天室外乾球 35℃，相對濕度 65%。室內 45 W 燈泡 120 個、1200 W 的跑步機 20 台，健身中心外牆因無太陽照射其熱負荷可忽略不計，因客人進出約有 150 kg/hr 的外氣滲入。在 26℃時，人員平均發熱量顯熱 129 W/人、 潛熱 180 W/人，試估算健身中心的總熱負荷及顯熱比。（10 分）為了控制二氧化碳的濃度，空調系統另外引進 0.685 kg/s 的外氣。若送進室內 的空調溫度設定為 20℃，試估算該健身中心需要多少冷凍噸（RT）的空調系統？（15 分）（可參考附件）
(一)夜間、戶外溫度-5℃，大氣壓力 P(kPa) =101.325-0.1×h/9；
(二)室內乾球溫度 21℃、相對溼度 50%，人數 40 人，發熱量顯熱 84 W、潛熱 30 W；
(三)忽略間隙風。請先求顯熱 負荷及潛熱負荷。（10 分）計算小屋暖氣在供風溫度 35℃時之供風量 （CMM）及相對濕度（%）。（15 分） （可參考附件）
