所屬科目：技師◆地質調查

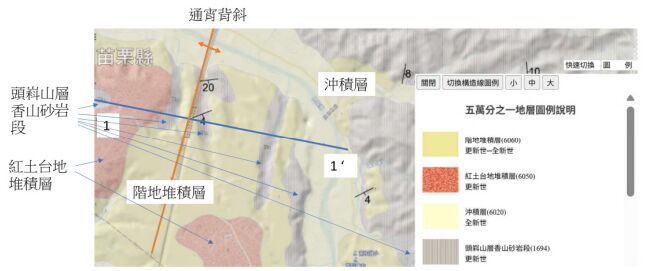

一、地質調查規劃首重地質概念模式，而地質概念模式經常會根據既有區域地質圖加以建立。附圖為某坡地開發工址附近的區域地質圖，請詳細說明附圖範圍內之地層（含岩性）、構造與地質歷史，並繪製地質剖面（1-1'） 以作為細部調查之參考，同時亦請說明地質調查規劃重點。（20 分）
二、某工址為山崩與地滑地質敏感區，地表出露崩積層覆蓋在中新世砂岩基盤上。若擬利用折射震測法，透過兩種介質波速反差探測崩積層與岩盤交界面高程空間分布，請詳細描述施測規劃考量、施作方式以及資料處 理方式。（20 分）
三、目前光達技術可穿透植生、獲得高密度點雲，並產製高解析度數值地形 （DEM）。高解析度地形資料，常可轉化成為建立工程地質模型所需的地質資料，尤其對於沉積岩地區更是有用。請問，根據光達數值地形可 以產生那些建立工程地質模型所需之地質資料？如何產生？（15 分）
四、開挖面地質測繪對於檢視工址實際地質條件是否與設計相符，非常重要。伴隨各種遙測技術之發展，讓開挖期間進行地質測繪工作的效率大 幅提升，也因此，開挖面地質測繪，已經有機會不僅止於測繪開挖至最 後設計地表高程面的地質條件，甚至可於開挖過程進行分階段開挖面的地質測繪。請論述，如何利用邊坡或隧道開挖面多階段測繪成果，做為工程施工中即時回饋設計所需之資料？（15 分）
五、某工址（下圖）透過地表地質調查，得知點 A（地表高程 25 m）為厚層砂岩與厚層頁岩交界面出露位置，交界面之位態為 NS，傾斜向西 45 度， 請自行繪製地形圖（如下圖，等高線高程由西北側 10 m 向東南側上升 至 40 m，坡向為北 45 度西，坡度為定值）以及繪製該層界之構造等高線，並於地形圖上繪製該層界地表出露位置，以及 1-1' 剖面與 1-1" 剖面。 若擬於鑽井 B 處（地表高程 20 m）進行鑽井調查，請問鑽井鑽多深將鑽 及該層界。 （30 分）
