所屬科目:教甄◆生活科技專業
1. 使用超音波模組 HC-SR04時,請問該模組的 Echo 腳位輸出的訊號是什麼? (A)類比訊號 (B)數位高電位或低電位訊號 (C)模擬波形 (D)連續脈衝訊號。
2. 金屬氧化物半導體場效電晶體(Metal-Oxide-Semiconductor Field-Effect Transistor, MOSFET),請問在積體電路設計中MOSFET主要用來做什麼? (A)增強信號的強度 (B)控制電流的開關 (C)儲存數據 (D)改變信號的頻率。
3. 請問哪一種二極體專門用來在反向偏壓下穩定電壓,常應用於電壓穩壓電路中? (A)稽納二極體 (B)蕭特基二極體 (C)發光二極體 (D)光電二極體。
4. 下列何者敘述是低軌道衛星的缺點之一? (A)延遲高 (B)每顆衛星成本極高 (C)無法提供高速網路 (D)需頻繁更換與管理衛 星位置。
5. 智慧合約(Smart Contract)在區塊鏈中指的是? (A)傳統紙本合約的掃描電子影像 (B)可自動執行條件邏輯的程式碼 (C)律師審核 過的PDF合約文件 (D)合約條款存在雲端硬碟的系統。
6. 在電路中使用電晶體當作開關時,常見的邏輯何者正確? (A)當基極為高電位,集極與射極斷開 (B)當基極為低電位,開關導通 (C)當基極為 高電位,電晶體導通 (D)當集極有電壓時,電晶體關閉。
7. 在耐震設計中,有關「剪力牆」的功能下列何者敘述正確? (A)分隔室內空間 (B)承受垂直方向的荷載 (C)承受垂直方向的地震力 (D)承受水 平方向的地震力。
8. 某四連桿機構的固定桿、主動桿、浮桿(連接桿)及從動桿分別為10cm、6cm、5cm、7cm,則此機構為? (A)雙曲柄機構 (B)曲柄搖桿機構 (C)雙搖桿機構 (D)無法判定。
9. 有兩個LED燈泡,一款標示為E27, 3000K, 13W, 1400lm,另一款標示為E27,6000K,13W, 1335lm,下列敘述何者為錯誤? (A)E27指的是燈座尺寸 (B)6000K屬於黃光 (C)兩款耗電量一樣 (D)流明(lm)指的 是光通量,數值越高表示亮度越高。
10. 當我們利用繼電器(Relay)搭配直流風扇實作時,輸出端會有NO、COM、NC三個接點 ,以下敘述何者錯誤? (A)低電位時NC與COM腳位接通,高電位時NO與COM腳位接通 (B)COM接點為共 同端點,可根據繼電器通斷狀態與NO或NC中的一者接合 (C)控制直流風扇時,必須 將風扇連接至NC接點,以便繼電器通電時能正常啟動 (D)以上皆非。
11. 在機械傳遞運動方式下列敘述何者為誤? (A)鏈條屬於間接接觸傳動,僅能承受壓力而不能承受拉力 (B)凸輪與滾子從動件為 滾動接觸 (C)凸輪與尖狀從動件為滑動接觸 (D)繩索屬於間接接觸傳動,僅能承受 拉力而不能承受壓力。
12. 工程圖的尺度標註原則,下列何者有誤? (A)水平尺度線的數字應置於上方 (B)垂直尺度線的數字應置於左方 (C)尺度標註 的線條為細實線 (D)尺度線箭頭尖端夾角約為30°。
13. 有關目前建築物對於地震的抗衡方式,大致可分為「耐震」、「制震」、「隔震」3種方式 ,下列敘述何者正確? (A)在建築物的梁柱上安裝斜撐式阻尼器屬於隔震方式 (B)以建築物本身結構強度來 抗衡,屬於耐震能力 (C)制震通常安裝在結構體的底部,是效果最好的一種方式 (D) 以上皆是。
14. 若要使用9V直流電源讓發光二極體正常運作,已知該LED順向偏壓為2V,請問應使用 下列哪種電阻? (A)棕黑黑金 (B)橙綠灰金 (C)黃黑棕金 (D)藍紫白金。

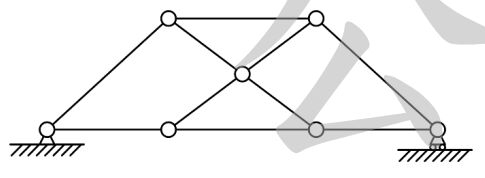

15. 請依據下圖結構判斷下列敘述何者有誤? (A)R>0,此結構為靜不定結構 (B)R>0,此結構為不穩定結構 (C)R<0,此結構為靜 不定結構 (D)R<0,此結構為不穩定結構。

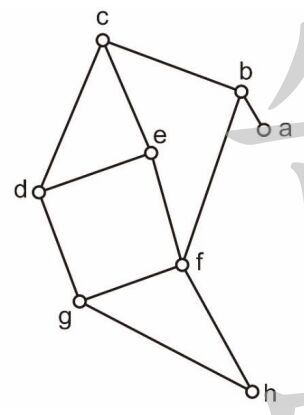

16. 根據圖片的揚森連桿(Jansen's linkage)機構,下列敘述何者錯誤? (A)abfe可視為一組四連桿機構 (B)桿件bc為搖桿 (C)桿件ab為曲柄 (D)cde與fgh均 可視為剛體。
17. 工程製圖中欲表達實際不存在的假想線,會使用何種線條繪製? (A)實線 (B)虛線 (C)鏈線 (D)波浪線。
18. 兩個互相咬合的齒輪,下列哪項數值一定相同? (A)模數 (B)節徑 (C)齒數 (D)轉速。
19. 關於下列各種科技對環境影響之敘述,何者有誤? (A)細懸浮微粒(PM2.5)是指粒徑小於或等於2.5微米的懸浮微粒,會隨呼吸進入體內 ,影響身體健康 (B)溫室氣體(Greenhouse Gas)指易吸收太陽輻射,並將熱能保留在 地球中的氣體,二氧化碳、水蒸氣與甲烷均屬於溫室氣體 (C)塑膠微粒(Microplastic) 指直徑或長度小於5毫米的塑膠碎片,容易吸附有毒物質,被生物誤食後進入食物鏈, 形成潛在的健康風險 (D)海洋酸化(Ocean acidification)是指高濃度的二氧化碳溶於 海水,導致海水呈現弱酸性的現象。

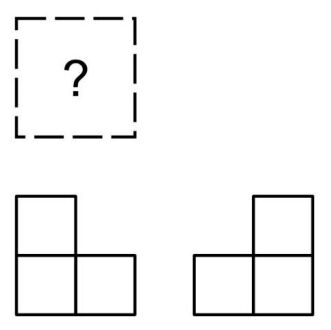

20. 下列何者不可能為此正投影三視圖的上視圖? (A)(B)(C) (D)
1、圓鋸機的鋸片轉動方向應與進料方向 (1) ,以避免回彈。
(2)
(3)
(4)
(5)
(6)
(7)

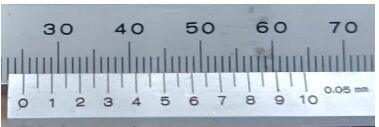

4、下圖中游標卡尺讀數為: (8) 。
5、防止高樓不均勻沉陷,如同一艘船撐起建築物的建築基礎稱為: (9) 。
6、為達良好的抗震效果,箍筋兩端彎折角度應為: (10) 。
1、IoT:
2、NFC:
3、RFID:
4、CAD:
5、CNC:
1. RC結構(Reinforced Concrete,鋼筋混凝土結構)中,柱子的鋼筋結構主要由三種鋼筋組成 :主筋、箍筋、繫筋,請分別說明這三種鋼筋的功能。
2. 請說明何謂四連桿機構的死點?並說明消除死點的方法有哪兩種?
3. 學生在實作電子電路專題時,常發生電路不通、燒掉元件、或LED不亮等問題,請說明教師應如何引導學生排除故障與養成檢測習慣。
4. 請解釋何謂齒輪的「徑節」(Diametral pitch)。

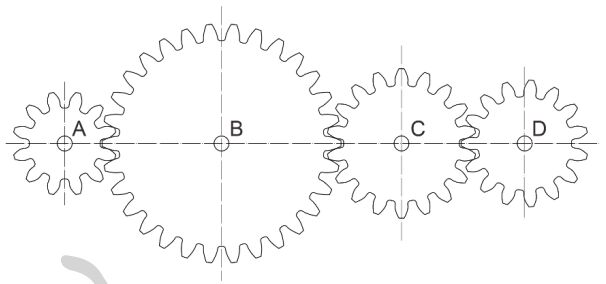

5. 一單式輪系如下圖所示,A輪為首輪,D輪為末輪,試問其輪系值為多少?若A輪轉速為 90rpm,則D輪轉速為何?
6. 以「多功能盆栽」為主題,裝置需具備偵測土壤溼度、自動澆水與定時回報等功能,請畫出 設計草圖並標註各部位之功能,並敘明所需的器材清單,加工方式與流程。
(1) 請使用標準的流程圖符號,表示上述專題的流程。
流程圖:
(2) 請以Arduino UNO開發板,透過Arduino IDE來開發程式,腳位可自行指定。 程式碼:
