114年 - 114 高等考試_二級_電子工程：高等電子電路學（包括類比與數位）#131589

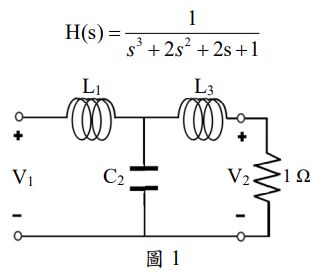

一、設計以 1 Ω 電阻為輸出端接的 LC 梯形網路（如圖 1）具有以下歸一化傳遞函數 H(s)，求出 L₁，C₂ 及 L₃ 之值。
（25 分）

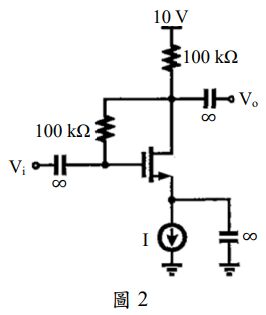

二、對於圖 2 所示的電路，nMOSFET 的元件參數為：臨界電壓（Threshold Voltage）Vt = 1 V，λ = 0 V^-1，μ_nC_ox = 50 µA / V²，W / L = 1.0 µm / 1.0 µm。
若電路的電壓增益 V_o / Vi = -2，求電流 I。（25 分）

(一)將 741.375₁₀ 和 377.65625₁₀ 轉換為十六進制，然後轉換為二進制。（10 分）

(二)將 1010101111001101.0112 轉換為八進制，然後轉換為十進制。 （5 分）

(三)使用 2 的補碼表示負數，以二進位計算下列數字：1.(-38)₁₀ + (-40)₁₀；2.(-10)₁₀ + 35₁₀。（10 分）

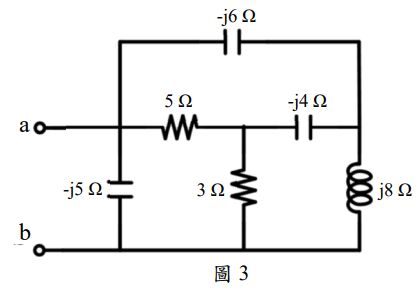

四、計算圖 3 所示電路網路中 ab 端點阻抗 Z_ab 的數值。（25 分）
