114年 - 11700 數位電子甲級工作項目 02：零組件 1-42（2025/12/12 更新）#134854

科目：技檢◆數位電子-甲級 | 年份：114年 | 選擇題數：42 | 申論題數：0

試卷資訊

所屬科目：技檢◆數位電子-甲級

選擇題 (42)

1. 一般簡易式步進馬達的控制為 (A)封閉性迴路控制 (B)開放性迴路控制 (C)回授控制 (D)PID 控制。

2. 繼電器（Relay）在電機控制中之優點甚多，下列敘述何者正確？ (A)電流容量小 (B)可隔離控制電路與功率驅動電源 (C)無接點 (D)體積甚小。

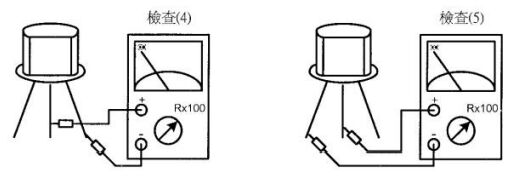

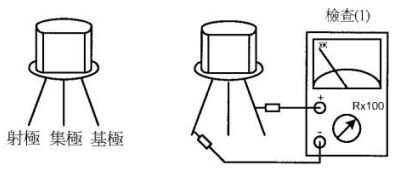

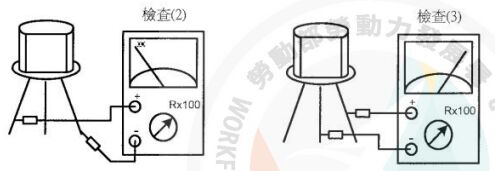

3. 若使用三用電表對電晶體做下圖(1)～(5)之檢查時，其結果如下圖所示，則電晶體正確的故障是

(A)基極、射極間短路 (B)基極、射極間斷路 (C)基極、集極間短路 (D)基極、集極間斷路。

4. 如何使 GTO（Gate Turn-Off Switch）由導通狀態改變為截止狀態？ (A)閘極接陽極 (B)閘極接足夠大之負電壓（相對於陰極） (C)閘極接陰極 (D)閘極空接。

5. 商用之燈泡調光器（dimmer）沒有使用下列哪個元件？ (A)DIAC (B)TRIAC (C)變容二極體（varicap） (D)可變電阻。

6. 下列何者不是特定應用積體電路（Application-Specific Integrated Circuit,ASIC）的特徵？ (A)一個 IC 可當作一個零件，也可能是一個系統 (B)使體積變小 (C)已經設計完成者其內部無法修改 (D)由許多個別的 IC 焊接而成。

7. 下列何種顯示器採用主動式顯示技術？ (A)CRT (B)STN (C)DSTN (D)TFT 。

8. 下列何種列表機需使用特殊紙張才能列印？ (A)熱感式 (B)撞擊式 (C)噴墨式(D)雷射式。

9. 下列何種具有閘極與陰閘極之兩控制閘極的 PNPN 元件？ (A)GTO (B)PUT(C)SCS (D)SCR 。

10. 液晶顯示器（Liquid-Crystal Display, LCD）其顯示字幕之原理，主要是利用 (A)物質振動變化 (B)溫度的變化 (C)壓力的變動 (D)物質的光學激發。

11. 太陽能電池係利用下列何種效應而產生？ (A)光電伏打效應 (B)光耦合效應(C)熱電效應 (D)光電放射效應。

12. 下列何種元件，對光的反應速度較慢？ (A)光二極體 (B)光電晶體 (C)光達靈頓對 (D)光敏電阻。

13. 下列何種方式的輸出電路，適合於邏輯閘輸出端並聯介面連接？ (A)圖騰柱 (B)開閘極 (C)開集極 (D)開基極。

14. 下列何種邏輯族，主要是在線性區範圍內工作？ (A)TTL (B)IIL (C)ECL (D)CMOS 。

15. 下列何種元件可利用正或負脈衝觸發使其雙方向導通？ (A)GTO (B)PUT (C)SCS (D)TRIAC 。

16. 熱敏電阻（thermistor）是屬於下列何種元件？ (A)正電阻係數元件 (B)負電阻係數元件 (C)正濕度係數元件 (D)負濕度係數元件。

17. TO-3 包裝之功率電晶體其外殼為 (A)基極 (B)射極 (C)集極 (D)閘極。

18. 下列何者不是光電感測型元件？ (A)光電晶體 (B)光敏電阻 (C)隧道二極體(D)光遮斷器。

19. 下列對光感測元件的敘述何者正確？ (A)光敏電阻：電阻值與照度大小成正比 (B)光二極體：電流大小與照度大小成反比 (C)光電晶體：電流大小與照度大小成反比 (D)光遮斷器：有透射型及反射型。

20. 更換電解質電容器時，不須考慮下列哪一因素？ (A)極性 (B)工作電壓 (C)容量 (D)外觀顏色。

21. 下列何者是負電阻電壓控制元件？ (A)隧道二極體 (B)單接合電晶體 (C)NPN電晶體 (D)場效電晶體。

22. 有關溫控元件，下列敘述何者正確？ (A)Pt100 是白金測溫電阻，其規格是以 100℃時的阻抗稱之 (B)Pt100 是指 0℃時之阻抗為 100 歐姆 (C)熱敏電阻為被動元件，當溫度上升時，其阻值減少，導電率也變小 (D)AD590 是將溫度高低轉換成電壓大小的感測元件，通常使用輻射式溫度計，可測量的溫度範圍最高。

23. 有一白金材料做的電阻性溫度偵測器（RTD）其電阻係數(α)=0.004，在0℃時的電阻為 150Ω，可推算出在 100℃時，其電阻為 (A)210Ω (B)200Ω(C)190Ω (D)180Ω 。

24. 下列各半導體元件中，具有負電阻特性的是 (A)場效應電晶體 (B)變容二極體 (C)透納二極體 (D)稽納二極體。

25. 選用七段顯示器時，下列何項規格購買時不用事先知道？ (A)顯示器的掃瞄方式 (B)顯示器是共陽或共陰型 (C)顯示器的尺寸或接腳位置 (D)顯示器的顏色與亮度。

26. 有關 PLCC（Plastic Leaded Chip Carrier）封裝元件之敘述，下列何者錯誤？ (A)屬於表面黏著元件（SMD） (B)四邊都有內彎呈 J 字的接腳 (C)接腳距離與 DIP 包裝的接腳距離相同 (D)可外加轉接腳座焊於接腳插入型電路板。

27. 有關數位積體電路封裝中 PLCC 與 QFP 的比較，下列何者錯誤？ (A)PLCC與 QFP 都是 SMD 元件 (B)PLCC 的接腳在四邊，QFP 的接腳在二側 (C)PLCC 的接腳內勾呈 J 型，QFP 的接腳往外彎呈 L 型 (D)PLCC 與 QFP 都可用於微處理機的封裝。

28. 有關數位 IC 之敘述，下列何者錯誤？ (A)雙列式封裝簡稱為 DIP (B)錫球格點陣列式封裝簡稱為 PGA (C)將表面黏著型（SMD）的 IC 安裝至印刷電路板時，印刷電路板不須鑽孔 (D)交錯針格陣列式封裝 IC 的接腳排列方式為插空隙。

29. IC 體積較大，常見於較傳統的電路，且印刷電路板必須鑽孔，才能安裝元件的 IC 封裝為 (A)PLCC (B)DIP (C)CMOS (D)ECL 。

30. 下列圖示中，IC pin 腳順序正確的是 (A)

複選題
31. 利用三用電表歐姆檔量測電解電容時，下列敘述何者正確？ (A)指針迅速向右偏轉，再慢慢回到∞處，表示為良品 (B)指針偏轉後，停在 0Ω處，表示有漏電 (C)指針無法回到∞處表示短路 (D)測量已充電過的電容器需先放電再量測。

複選題
32. 下列對溫度感測元件的敘述何者正確？ (A)白金感溫電阻：PT100，0℃時，電阻等於 100 歐姆 (B)熱電偶：電壓與溫度成正比 (C)感溫 IC：AD590，電壓與溫度成正比 (D)感溫半導體：LM35，電流與溫度成正比。

複選題
33. 有關色碼電阻，下列敘述何者正確？ (A)電阻值 33±1％的色碼為橙橙黑棕(B)電阻值 470±0.25％的色碼為黃紫棕紅 (C)電阻值 2.2k±5％的色碼為紅紅紅綠 (D)電阻值 51k±10％的色碼為綠棕橙銀。

複選題
34. 下圖所示，下列有關發光二極體（LED）之敘述何者正確？

(A)a-k 兩端加順向偏壓 (B)a-k 兩端加逆向偏壓 (C)LED 發光的顏色與製造的材料有關 (D)LED 發光的顏色與外加電壓的頻率有關。

複選題
35. 於物聯網應用電路中，下列何者較適用於智慧型感測器的電源模組？ (A)鋰電池 (B)鎳氫電池 (C)太陽能電池 (D)鉛酸電池。

複選題
36. 光敏電阻的使用，必須注意下列哪些因素？ (A)環境亮度變化的影響 (B)由亮到暗與由暗到亮電阻器的回歸點並不一致 (C)環境濕度的影響 (D)電阻值與照度成正比。

複選題
37. 固定電阻依製程及材料使用不同，可分為碳膜電阻器、碳質電阻器、金屬膜電阻器及線繞電阻器，依照它們特性比較，下列敘述何者正確？ (A)碳膜電阻器：製程較簡單，額定功率低，成本較低，適合大量生產 (B)碳質電阻器：誤差較大，額定功率低，溫度係數高，但分布電容及電感較小，適合高頻電路使用 (C)金屬膜電阻器：誤差小，溫度特性良好，額定功率高，以特殊耐燃的水泥封裝，形成水泥電阻器 (D)線繞電阻器：誤差小，溫度特性良好，額定功率比金屬膜電阻器小。

複選題
38. 日本工業標準（JIS）電晶體的編號方式，下列敘述何者正確？ (A)2SAxx，其中 A 代表 PNP 高頻用電晶體 (B)2SHxx，其中 H 代表單接面電晶體 (C)2SKxx，其中 K 代表 P 通道 FET (D)2SGxx，其中 G 代表TRIAC 。

複選題
39. 下列哪些是絕緣體？ (A)雲母 (B)矽 (C)瓷 (D)石墨。

複選題
40. 下列元件何者工作於逆向偏壓？ (A)稽納二極體 (B)發光二極體 (C)變容二極體 (D)蕭特基二極體。

複選題
41. 下列元件何者具有電流上升、電壓下降之 S 形負電阻特性？ (A)隧道二極體 (B)SCR (C)GTO (D)TRIAC 。

複選題
42. 關於砷化鎵（GaAs）與矽半導元件之特性比較，下列敘述何者正確？ (A)砷化鎵有較大的輸出電流 (B)砷化鎵元件有較高的互導係數 (C)砷化鎵有較快的操作速度 (D)砷化鎵有較低的能隙。

申論題 (0)
