114年 - 12200 氣體燃料導管配管丙級工作項目 01：施工圖說 1-56（2025/12/16 更新）#135054

科目：技檢◆氣體燃料導管配管-丙級 | 年份：114年 | 選擇題數：56 | 申論題數：0

試卷資訊

所屬科目：技檢◆氣體燃料導管配管-丙級

選擇題 (56)

1. 下列何者是瓦斯裝置管線圖中取水器的符號 (A)

2. 瓦斯管線圖中係表示「

」(A)由令接頭 (B)螺紋接頭 (C)銲接接頭 (D)凸緣（平口）接頭。

3. 在管路平面圖中無法清楚表示之局部管路，應以下列何種圖說明之 (A)正視圖 (B)側視圖 (C)細部圖 (D)俯視圖。

4. 瓦斯裝置工程圖面符號「

」表示 (A)取水器 (B)閥箱 (C)計量表 (D)過濾器。

5. 管路平面圖上的指北標都畫在圖面的 (A)正中間 (B)右下方 (C)左下方 (D)右上方。

6. 表示瓦斯管線工程各部分之靜態尺寸及相關位置，動態之施工程序，施工方法等之圖，是以下哪一種圖 (A)設計圖 (B)竣工圖 (C)配件圖 (D)透視圖。

7. 瓦斯裝置工程圖標示「∮20-90」，其中所標示 90 為 (A)管徑 (B)管長 (C)管編號 (D)管規號。

8. 瓦斯配管立體示意圖中「

」之符號係表示 (A)單孔套管 (B)丁字管 (C)供給丁字 (D)夾口。

9. 瓦斯管路平面圖中「DP」之符號係表示 (A)管徑 (B)管頂至路面垂直距離 (C)管中心至建築線之距離 (D)管底至路面垂直距離。

10. 瓦斯管路平面圖中表示管中心至建築線之距離的符號是 (A)OF (B)DP (C)GL(D)FL 。

11. 瓦斯裝置工程圖面符號「

」(A)表由令 (B)管帽 (C)接頭 (D)彎管。

12. 在瓦斯裝置工程圖面中，供給丁字符號是 (A)

13. 依國家標準規定，管路圖之繪示分為單線圖及雙線圖，而瓦斯管線圖在業界目前採用下列何種線圖 (A)單線 (B)雙線 (C)表內管單線，表外管雙線 (D)表內管雙線，表外管單線。

14. 用戶管路圖中，供給管雖無標示排水方向，但依施工規定其傾斜方向朝下列何者 (A)排水溝 (B)瓦斯表 (C)本支管 (D)試驗口。

15. 在瓦斯裝置工程圖中，既設管線以何種顏色表示之 (A)綠色 (B)藍色 (C)黃色(D)紅色。

16. 管路圖中記號∮係表示 (A)中心線 (B)管徑 (C)鑽孔 (D)斜角。

17. 下列何者為螺絲單口龍頭的符號？ (A)

18. 記號「

」是表示 (A)中心線 (B)管徑 (C)斜度 (D)鑽孔。

19. 於 1/200 施工圖上量得 20 公厘，則其實際施工長度為多少公尺 (A)1 (B)4 (C)10 (D)40 。

20. 管材之代號中，「C.I.P.」係表示 (A)白鐵管 (B)黑鐵管 (C)塑膠管 (D)鑄鐵管。

21. 俗稱 4 分白鐵管之公稱管徑為多少吋 (A)1/8" (B)1/4" (C)3/8" (D)1/2" 。

22. 由上方俯視投影之圖稱為 (A)立面圖 (B)側面圖 (C)前視圖 (D)平面圖。

23. 施工圖若無法以平面圖表達精細尺寸或其他設備相關位置時，須以何種圖表示 (A)大樣圖 (B)昇位圖 (C)曲線圖 (D)迴路圖。

24. 下列有關落樣的目的，何者是錯誤的 (A)裝置管線尺寸正確 (B)控制材料消耗 (C)裝置角度正確 (D)管線不會生鏽。

25. PE 管之尺寸規格通常係指 (A)外徑 (B)厚度 (C)長度 (D)內徑。

26. 下列何者為鍍鋅鋼管之彎管符號 (A)

27. 瓦斯配管立體示意圖中，Y 軸方向(直線)表示 (A)指北 (B)向上向下 (C)向左向右 (D)向前向後。

28. STP38 是何種管材之代號 (A)鍍鋅鋼管 (B)壓力用鋼管(抗張力 38 ㎏/㎝ 2 以ｃ上) (C)耐龍被覆鋼管 (D)PE 被覆鋼管。

29. 下列何者非配管用碳鋼鋼管之公制標稱管徑_______㎜。 (A)15 (B)20 (C)25 (D)30

30. 下列何者非配管用碳鋼鋼管之英制標稱管徑_______英吋。 (A)3/8 (B)1/2 (C)2/3 (D)3/4

31. 下列何者為 A2 圖紙之尺度(單位：㎜) (A)420×594 (B)594×841 (C)297×420(D)210×297 。

32. 依照 CNS11567 建築製圖之圖號及圖樣標號準則，G 代表 (A)消防設備圖(B)空調及機械設備圖 (C)建築圖 (D)瓦斯設備圖。

33. 依照 CNS11567 建築製圖之圖號及圖樣標號準則，A 代表 (A)消防設備圖(B)空調及機械設備圖 (C)建築圖 (D)瓦斯設備圖。

34. 依照 CNS11567 建築製圖之圖號及圖樣標號準則，I 代表 (A)室內裝修圖 (B)空調及機械設備圖 (C)建築圖 (D)瓦斯設備圖。

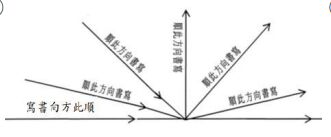

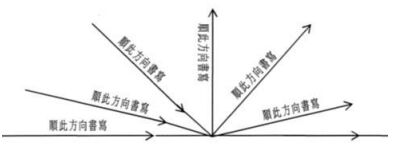

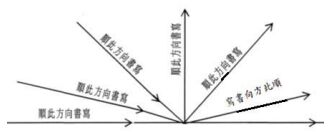

35. 依照 CNS11567 建築製圖之圖樣及圖視準則，註字之方向下列何者正確 (A)

36. 建築圖符號中 GL 表示 (A)水平線 (B)垂直線 (C)地盤線 (D)牆面線。

37. 建築圖符號中 HL 表示 (A)水平線 (B)垂直線 (C)地盤線 (D)牆面線。

38. 建築圖符號中 VL 表示 (A)水平線 (B)垂直線 (C)地盤線 (D)牆面線。

39. 建築圖符號中 WL 表示 (A)水平線 (B)垂直線 (C)地盤線 (D)牆面線。

40. 建築圖符號中 CL 表示 (A)中心線 (B)天花板線 (C)地盤線 (D)牆面線。

41. 建築結構圖基本符號中，表示樓層別的代號下列何者表示屋頂 (A)R (B)P (C)B (D)M 。

42. 建築結構圖基本符號中，表示樓層別的代號下列何者表示屋頂突出物 (A)R(B)P (C)B (D)M 。

43. 建築結構圖基本符號中，表示樓層別的代號下列何者表示地下室 (A)R (B)P(C)B (D)M 。

44. 建築結構圖基本符號中，表示樓層別的代號下列何者表示夾層 (A)R (B)P (C)B (D)M 。

45. 位置圖、地形圖、地盤圖及配置圖等，原則上以圖之上方為 (A)東 (B)南 (C)西 (D)北。

46. 下列放樣何者敘述是正確的 (A)將實際尺寸放樣到基地圖內 (B)放樣圖就是完工圖 (C)放樣不是施工依據 (D)放樣不需有基準線。

47. 下列何者是三角錐的展開圖 (A)

48. 瓦斯管線圖中「

」號係表示 (A)接頭 (B)龍頭 (C)緊急遮斷閥 (D)不鏽鋼可撓性鋼管。

49. 兩個等邊直角三角形，共有斜邊所組成的面積等於 (A)正方形 (B)梯形 (C)圓形 (D)長方形。

50. 下列哪一項在施工示意圖中表示出來？ (A)管線之位置 (B)管線之深度 (C)管線之長度 (D)管件之重量。

51. 下列選項中何者是 PE 管丁字電融接頭的符號 (A)

52. 下列選項中何者是 PE 管電融塞頭的符號 (A)

53. 下列符號何者是瓦斯管線圖中緊急遮斷閥 (A)

54. 建築平面圖比例 1/100，量得長度為 1 公分，其實際之長度應為多少公尺(A)10 (B)100 (C)50 (D)1 。

55. 瓦斯施工平面圖上“Δ”之符號，係表示 (A)異徑短接 (B)異徑接頭 (C)立上(D)立下。

56. 瓦斯管線立體示意圖，斜線(Z 軸)係表示管線 (A)向左 (B)向上 (C)向下 (D)前進或後退。

申論題 (0)
