114年 - 15200 電腦輔助立體製圖 丙級 工作項目 02：視圖 101-150（2025/12/19 更新）#135338

科目：技檢◆電腦輔助立體製圖-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助立體製圖-丙級

選擇題 (50)

101. 軸承號碼#6206，其內孔直徑為______ mm。(A)62 (B)20 (C)6 (D)30
102. 左圖彈簧符號是表示 (A)壓縮彈簧 (B)扭轉彈簧 (C)拉伸彈簧 (D)疊板彈簧 。
103. 保特瓶蓋內所使用的螺紋是 (A)梯形螺紋 (B)圓螺紋 (C)方牙螺紋 (D)公制三角螺紋 。
104. 依 CNS 規定，表示圓弧半徑的符號是 (A)Ø (B)Ｄ (C)Ｃ (D)Ｒ 。
105. 中心線的延長線可以代替 (A)尺度線 (B)輪廓線 (C)尺度界線 (D)剖面線 。
106. 圓弧如以半徑標註時，則指此圓弧所對的圓心角未超過 (A)90° (B)180° (C)270° (D)360° 。
107. 左圖中尺度「(8)」表示 (A)主要尺度 (B)參考尺度 (C)暫時尺度(D)修正尺度 。
108. 依 CNS 規定，尺度線是使用 (A)虛線 (B)細鏈線 (C)輪廓線 (D)細實線 。
109. 依 CNS 規定，若球面的直徑為 20mm，則應標註為 (A) (B)(C) (D) 。
110. 正確的圓孔中心距離標註方式為 (A) (B) (C) (D)。
111. 尺度線是圓弧者代表 (A)直徑 (B)半徑 (C)角度 (D)弦長 。
112. 一般機車避震器所使用的彈簧是 (A)扭轉彈簧 (B)拉伸彈簧 (C)壓縮彈簧 (D)渦旋彈簧 。
113. 垂直尺度標註時，其尺度數字的位置寫在尺度線的 (A)左方 (B)右方 (C)上方(D)下方 。
114. 下圖尺度標註中，符號「□」是表示
(A)正方形對角長 20 (B)圓直徑 20 (C)圓半徑 20 (D)正方形對邊長 20 。
115. 未按比例繪製的尺度標示為 (A) (B) (C) (D)。
116. 記入尺度時，數字方向應與尺度線成 (A)垂直 (B)平行 (C)傾斜 (D)倒置 。
117. 虛擬視圖所用的線條為 (A)粗實線 (B)細實線 (C)虛線 (D)細鏈線 。
118. 工程製圖所用之線條粗細，其相鄰兩等級間為 (A)等差級數，公差 0.1 (B)等差級數，公差 (C)等比級數，公比 0.1 (D)等比級數，公比 。
119. 左圖之右側視圖應為 (A) (B) (C) (D) 。
120. 左圖之右側視圖應為 (A) (B) (C) (D)。
121. 左圖之右側視圖應為 (A) (B) (C) (D) 。
122. 左圖之右側視圖應為 (A) (B) (C) (D) 。
123. 左圖之右側視圖應為 (A) (B) (C) (D)。
124. 左圖之右側視圖應為 (A) (B) (C) (D) 。
125. 左圖為某零件的正投影視圖的視圖表現及佈圖，下列敘述何者正確？ (A)A 為前視圖 (B)B 為前視圖 (C)C 為前視圖 (D)AB 皆可為前視圖 。

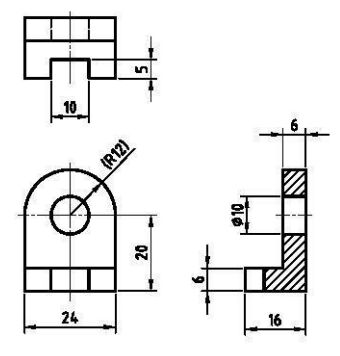

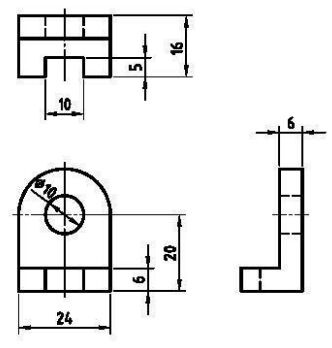

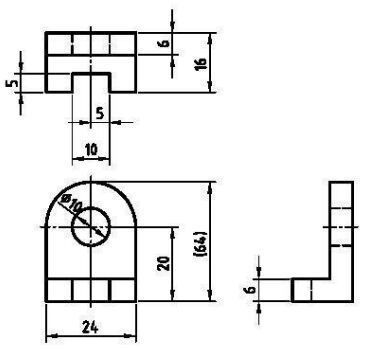

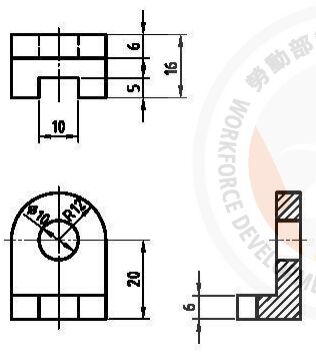

126. 零件之視圖表現及尺度標註，下列何者最理想？ (A)(B) (C)(D) 。
127. 左圖為一正圓錐被一平面切割(割面線)，所得之曲線稱為？ (A)橢圓 (B)拋物線 (C)雙曲線 (D)擺線 。
128. 螺紋是應用何種原理形成的 (A)軸承 (B)槓桿 (C)齒輪 (D)斜面 。
129. BU 630 x 20 是指 (A)梯形螺紋 (B)鋸齒形螺紋 (C)圓螺紋 (D)公制螺紋 。
130. R3/4”是指 (A)公制粗螺紋 (B)公制梯形螺紋 (C)管螺紋 (D)愛克姆螺紋 。
131. 當一雙線螺紋其節圓直徑為 20 ㎜，螺距為 2 ㎜，導程角為θ，則 tanθ=(A) (B) (C) (D) 。
132. 只適用於單方向傳動如螺旋千斤頂、加壓機等通常採用何種螺紋 (A)梯形螺紋 (B)方螺紋 (C)鋸齒形螺紋 (D)圓螺紋 。
133. 一般用於車床之導螺桿為 (A)梯牙螺桿 (B)方牙螺桿 (C)V 型牙螺桿 (D)滾珠螺桿 。
134. 數控工具機之導螺桿為 (A)梯牙螺桿 (B)方牙螺桿 (C)V 型牙螺桿 (D)滾珠螺桿 。
135. 不適宜用來傳達動力的螺紋是那一種？ (A)鋸齒形螺紋 (B)梯形螺紋 (C)方形螺紋 (D)管螺紋 。
136. 螺紋標註為 M16x1.5-5g6g，其中的 5g6g 是指 (A)螺紋公差 (B)螺距 (C)螺紋大徑 (D)螺紋符號 。
137. 螺栓為雙線螺紋，螺距 2.5 ㎜，螺帽在其上前進或後退兩圈的距離為 (A)2.5㎜ (B)5 ㎜ (C)7.5 ㎜ (D)10 ㎜ 。
138. 三線螺紋之螺旋線相隔互為 (A)90° (B)120° (C)180° (D)360° 。
139. 推拔管螺紋的錐度為 (A)1：5 (B)1：10 (C)1：16 (D)1：20 。
140. 符合左圖之正確的正投影視圖為 (A) (B)(C) (D) 。
141. 符合左圖之正確的正投影視圖為 (A) (B)(C) (D) 。
142. 符合左圖之正確的正投影視圖為 (A) (B)(C) (D) 。
143. 符合左圖之正確的正投影視圖為 (A) (B)(C) (D) 。
144. 符合左圖之正確的正投影視圖為 (A) (B)(C) (D) 。
145. 符合左圖之正確的正投影視圖為 (A) (B)(C) (D) 。
146. 與三個主要投影面之一垂直的直線稱之為 (A)正垂線 (B)單斜線 (C)複斜線 (D)基線 。
147. 僅與三個主要投影面之一平行的直線稱之為 (A)正垂線 (B)單斜線 (C)複斜線(D)基線 。
148. 與三個主要投影面皆傾斜的直線稱之為 (A)正垂線 (B)單斜線 (C)複斜線 (D)基線 。
149. 半視圖上在對稱軸之中心線兩端以兩條垂直於中心線之細實線標明，其兩細實線相距約為尺度數字字高 h 之 (A)二分之一 (B)三分之一 (C)四分之一 (D)五分之一 。
150. 左圖的尺度標註其中 6 是指 (A)槽數 (B)螺紋數 (C)模數 (D)螺距 。

申論題 (0)
