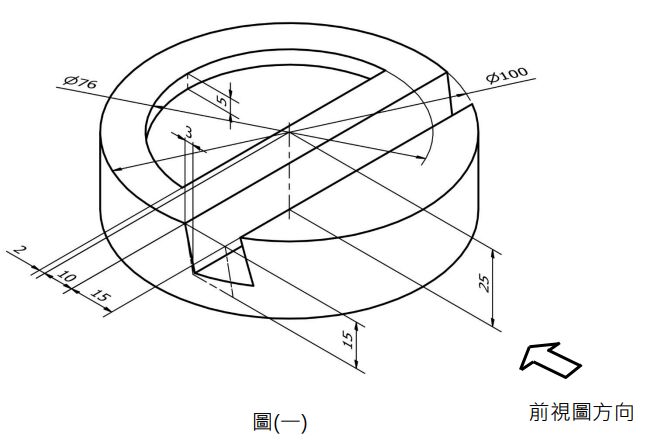

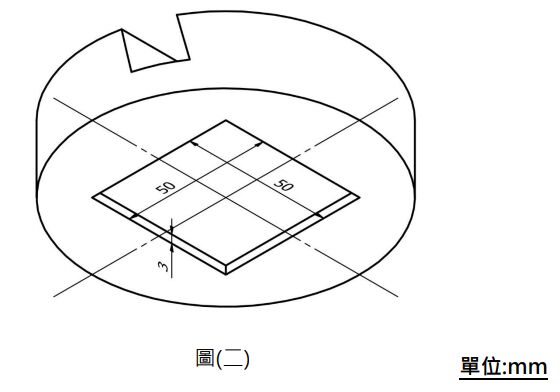

圖(一)為文創公司設計之簡易手機架等角圖,請依正投影原理第三角法,繪製手機架的三視圖(前視圖、俯視圖、右側視圖)。1. 主題說明:(1) 圖(一)為手機架等角圖。(2) 圖(二)呈現手機架底部方形槽等角圖。(3) 請依據圖(一)箭頭指示之前視圖方向繪製正投影三視圖。2. 製圖規定:(1) 需繪製於試場內提供之製圖紙張上。(2) 三視圖需繪製於相對應位置上。3. 製圖要求:(1) 須符合CNS 製圖標準,繪圖比例為1:1(2) 需用製圖工具繪圖,不得採用徒手畫。(3) 用黑色鉛筆繪圖,隱藏線及中心線必須繪出,不須標註尺寸,不須上墨。(4) 可保留繪製過程之作圖線。
