95年 - 095年地方電力工程(三等)#36919

科目：電力系統 | 年份：95年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (9)

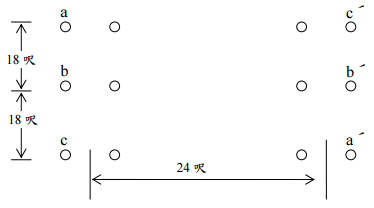

【已刪除】一、三相 161KV 並聯輸電線路排列如下圖所示，成束導體每根導體之 r'=0.0467ft，成束 導體之 d = 15 吋，試求每相每公尺之電感？（25 分）
(1)在起 動期間匯流排電壓對時間、
⑵起動電流對時間及
⑶起動轉距對時間之典型圖型，並 解釋上述三項曲線變化之原因。（25 分）
⑴三相短路故障電流為多少安培？（5 分）
⑵ contactor 故障容量明顯不足，需插入何種保護裝置後，在故障時才不致 contactor 燒毀？（10 分）
⑶ contactor 為反時特性曲線，系統改善完成後，繪出時間（縱座標）對電流（橫座 標）曲線，並解釋為何故障發生後，contactor 不會燒毀？（10 分）
⑴負載母線（bus 2）之電壓大小（pu）（15 分）及
⑵相角（radian）？（10 分）
