96年 - 096年經濟部專利商標審查人員及96年交通事業港務人員電力工程(三等)#38443

科目：電力系統 | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：電力系統

選擇題 (0)

申論題 (6)

⑴特性阻抗（Zc）（10 分）
⑵傳播常數（γ）（10 分）
【已刪除】二、如下圖所示之電力系統，假定 V1=1∠0o，Zline = 0.01 + j0.1，SD1 = 0.5 + j0.5， SD2 = 0.4 + j0.4，如欲使 │V2│ ＝1，QG2 應為何值？（20 分）
【已刪除】三、試 求 三 相 電 流 I a = 1∠0° 安 培 ， I b = 1∠ − 90° 安 培 ， I c = 2∠135° 安 培 之 對 稱 分 量 。（20 分）
【已刪除】四、考慮如下電力系統，假設
 IC1=0.007PG1+4.1 元/MWh
 IC2=0.007PG2+4.1 元/MWh
 PL=0.001( PG2-50)2 MW 上式 IC1 及 IC2 為第一部發電機及第二部發電機之遞增成本，PL 為線路損失。試求 兩部發電機之最經濟的發電量及線路損失。（20 分）

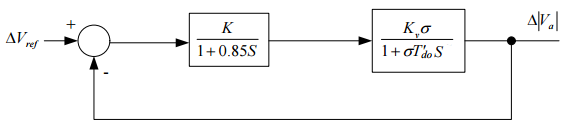

【已刪除】五、假設簡化的線性化電壓控制系統模型為下圖：
 T ′do = 4 sec
σ= -0.143
Kv = 3
 是否存在正的 K，使得回授系統穩定？如果存在，試找出一個。（20 分）
