96年 - 096年高等三級暨普通機械力學概要#51429

科目：機械力學 | 年份：96年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：機械力學

選擇題 (0)

申論題 (6)

【已刪除】一、下圖所示之結構與物件處於平衡狀態，其中W₂係透過 C 處的滑輪懸掛於右邊繩索下。如果W₁的重量為 500 kg，則在忽略剛性桿件 AB 與各繩索重量的情況下，請問 W₂的重量應為何？桿件鉸接處 A 點的反力又為何？（25 分）

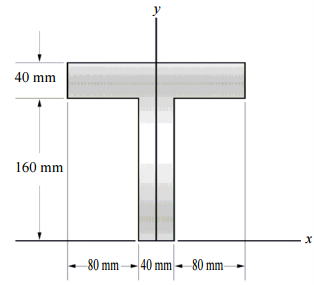

【已刪除】二、請求出以下 T 型斷（截）面的形心及其對 x 軸的慣性矩。（25 分）

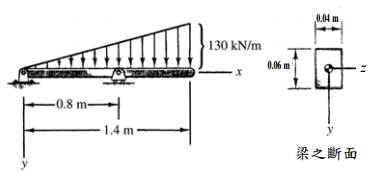

【已刪除】三、下圖顯示一簡支外伸梁（simple and overhanging beam）及其受力情形，右邊則顯示其斷面。請問在x = 0.6m 處，該梁所受到的最大正向應力及最大剪應力各為何？（25 分）

⑴拋出 4 sec 後的水平與垂直位置離拋出點各為何？（10 分）

⑵所能達到的最大高度為何？其所需時間為何？（10 分）

⑶所能達到的最遠距離為何？（5 分）
