96年 - 96 原住民族特種考試_五等_電子工程：基本電學大意#51097

科目：初等/五等/佐級◆基本電學大意 | 年份：96年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1 有一電動機，使用前在室溫 20℃測得其銅線圈電阻為 3 歐姆，使用後測得之電阻為 3.6 歐姆，則此電動機 使用後銅線圈之溫度為多少℃？ (A) 59.1 (B) 62.5 (C) 67.8 (D) 70.9
2 如下圖所示，均勻磁場垂直進入紙面，其磁通密度 B＝4 韋伯／平方公尺，導線有效長度 l＝2 公尺，運動速 度 v＝6 公尺／每秒，試求感應電勢為多少伏特及感應電勢極性？  (A) 48 伏特，a 端為正 (B) 24 伏特，a 端為正 (C) 48 伏特，b 端為正 (D) 24 伏特，b 端為正
3 規格為 1 Ω/1 W 及 2 Ω/4 W 之二個電阻器，若將其串聯，相當於幾歐姆幾瓦特規格之電阻器？ (A) 3 Ω/5 W (B) 3 Ω/4 W (C) 3 Ω/3 W (D) 3 Ω/2.5 W
4 若電阻器色帶順序分別為紅色、綠色、橙色、金色，則電阻值為： (A) 2.5*103 Ω ± 10％ (B) 2.5*104 Ω ± 5％ (C) 2.6*103 Ω ± 10％ (D) 2.6*104 Ω ± 5％
5 單相配電系統中，地線或中性線一般採用何顏色？ (A)白色 (B)紅色 (C)黑色 (D)綠色
6 下列何者非電能單位？ (A)焦耳 (B)瓦特－小時 (C)電子伏特 (D)庫倫－法拉
7 有三個點電荷 Q1，Q2，Q3 在空氣中之分布，如下圖所示，則 Q3 所受之作用力為多少牛頓？ (A) 0.1125 (B) 0.225 (C) 0.675 (D) 0.9
8 某銅線在 20℃時其電阻值為 20 歐姆，當溫度升至 60℃時，其電阻值約為多少歐姆？ (A) 18.7 (B) 23.1 (C) 34.4 (D) 63.2
9 下列何者是電壓的等效單位？ (A)庫倫／法拉 (B)焦耳．庫倫 (C)安培．秒 (D)伏特．米
10 內阻為 200 歐姆之電流表，並聯一分流電阻 2 歐姆後，其電流之測定範圍可擴大為原來之多少倍？ (A) 202 (B) 100 (C) 101 (D) 1.98
11 一個 10 歐姆之電阻器，若流經 5 安培之電流，且通電時間為 5 分鐘，則電阻器產生之熱量為多少卡？ (A) 12000 (B) 18000 (C) 36000 (D) 75000
12 若通過線圈之磁通量隨時間呈線性增加，則線圈兩端之感應電勢，下列敘述何者正確？ (A)呈線性增加 (B)呈線性減少 (C)等於零 (D)等於定值
13 某 220 V、Y 接之三相平衡系統，供給一平衡三相負載，若線電流為 100 A，三相總消耗功率為 22 kW，則 此負載之功率因數約為： (A) 0.376 (B) 0.577 (C) 0.707 (D) 0.866
14 於金屬帶電球中，下列敘述何者正確？ (A)內部電位為零 (B)內部電荷均勻分布 (C)內部電場為零 (D)內部電場與距離成反比
15 有一導體長 50 公分，通以 30 安培的電流，置於有 0.6 韋伯／平方公尺的均勻磁場中，試求當導體與磁場相 交成 30º 角時，此導體之受力為多少牛頓？ (A) 4.5 (B)9 (C) 45 (D) 90
16 線圈感應電勢的極性可由下列何種定律決定？ (A)法拉第定律 (B)安培定律 (C)楞次定律 (D)庫倫定律
17 如圖所示，均勻磁場由紙面射出，其磁通密度 B＝0.6 韋伯／平方公尺，導線長 80 公分，以每秒 10 公尺的 速度向上運動，試計算導體的感應電勢為多少伏特及感應電勢極性？ (A) 2.4 伏特，a 端為正 (B) 4.8 伏特，b 端為正 (C) 24 伏特，b 端為正 (D) 48 伏特，a 端為正
18 如下圖所示之三電感器並聯電路，電感器間若無互感存在，試計算總電感量 Lab 為多少亨利？  (A) 1.25 (B) 1.5 (C) 1.75 (D)2

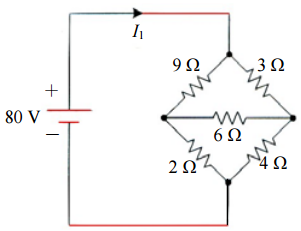

19 如下圖所示，電流 I1 為多少安培？ (A) 40 (B) 20 (C) 10 (D)5
20 某燈泡之額定電壓為 100 V、額定功率為 25 W 時，則該燈泡之內阻為多少歐姆？ (A) 10 (B) 40 (C) 100 (D) 400
21 直流電壓源之電壓為 40 V、內阻為 4 Ω，接上 16 Ω 之負載時，則負載上之電流為多少安培？ (A)1 (B)2 (C)3 (D)6
22 設三個串聯電阻器之關係為 R1＞R2＞R3，通電後其上之跨壓分別為 V1、V2、V3，則 V1、V2 與 V3 三者間之 大小順序為何？ (A) V1＞V2＞V3 (B) V3＞V2＞V1 (C) V1＞V3＞V2 (D) V3＞V1＞V2

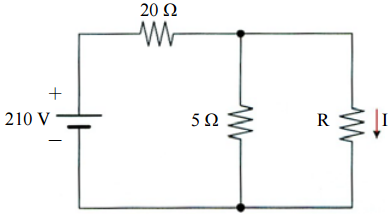

23 如下圖所示之電路中，已知 I＝6A 時，則電阻 R 為多少歐姆？  (A)1 (B)2 (C)3 (D)4
24 三具阻值均為 10 Ω 之電阻串聯，已知其額定功率分別為 10 W、30 W、60 W，則其等效電阻之額定功率為 多少瓦特？ (A) 10 (B) 30 (C) 60 (D) 100
25 穩態交流電路中，電阻 2 Ω 之端電壓為 v(t)＝141.4sin377t 伏特，此流經電阻的電流為多少安培？ (A) 70.7sin377t (B) 70.7cos377t (C) 100cos377t (D) 100sin377t
26 交流電路如圖所示，若 v(t)＝100sin(100t) V，穩態時電流 i(t)為多少 A？ (A) 2sin(100t) (B) √2 sin(100t) (C) 2sin(100t＋45º) (D) √2 sin(100t＋45º)
27 有一直流電路之某節點如下圖所示，此 I1 為多少安培？  (A) 20 (B) 12 (C)8 (D)0
28 假設 XL 及 XC 分別為 L 及 C 之電抗大小，則下列關於 R-L-C 串聯諧振電路之敘述，何者正確？ (A)若 XL＝XC，則功率因數為 0.5 (B)若 XL＜XC，則呈電感性電路 (C)若 XL＞XC，則輸入電壓領前電流 (D)若 XL＝XC，則輸入電壓落後電流
29 並聯之二個電阻分別為 R1 及 R2，通電後，R1 上之電流為 4 A，R2 消耗之功率為 60 W。若 R2 為 R1 之二倍， 則 R2 之電阻為多少歐姆？ (A) 15 (B) 20 (C) 30 (D) 45
30 交流弦波穩態電路，若電源電壓  = 200∠30° 伏特，負載總阻抗  = 20∠60° 歐姆，則負載吸收之虛功率為 多少乏？ (A) 500 (B) 1000 (C) 1732 (D) 2000
31 某 L-C 並聯諧振電路，若電感器 L＝100 mH，電容器 C＝40 µF，則諧振頻率約為多少 Hz？ (A) 20 (B) 80 (C) 200 (D) 500
32 下列關於 R-L-C 串聯諧振電路之敘述，何者正確？ (A)諧振時，電感端電壓比電容端電壓高 (B)諧振頻率與 R 大小有關 (C)諧振時電流最小 (D)諧振時輸入電壓與電流同相位
33 如下圖所示電路，若 vs(t)＝110 √2 sin1000t 伏特，欲使電源之功率因數為 1.0，則電容 C 值應為多少 µF？ (A) 80 (B) 160 (C) 500 (D) 800
34 某電流表滿刻度電流為 0.1 A、內阻為 45 Ω，若欲擴大量測電流範圍為 1 A 時，則應如何處理？ (A)並聯 5 Ω 電阻 (B)並聯 0.5 Ω 電阻 (C)串聯 5 Ω 電阻 (D)串聯 0.5 Ω 電阻
35 如下圖所示，a、b 兩端之等效電阻 Rab 為多少歐姆？ 6 (A)1 (B)2 (C)3 (D)4
36 採用戴維寧定理（Thevenin theorem）求某一線性電阻電路之等效電阻時，應將該電路之獨立電壓源與獨立 電流源如何處理？ (A)獨立電壓源短路、獨立電流源短路 (B)獨立電壓源短路、獨立電流源開路 (C)獨立電壓源開路、獨立電流源短路 (D)獨立電壓源開路、獨立電流源開路
37 計算下圖中流過電源 E 的電流 iT 為多少安培？ (A)5 (B)3 (C) 2.5 (D)4
38 如下圖所示，若檢流計 G 無電流流過時，則下列等式中，何者正確？  (A) R1R4＝R2R3 (B) R1R3＝RxR2 (C) R1R2＝RxR3 (D) R1R4＝RxR3
39 兩根長度均為 100 公尺的導體，平行置於空氣中相距 20 公分，分別通以同方向電流 50 安培及 100 安培， 則其間之作用力為多少牛頓？ (A) 0.5 (B)1 (C)2 (D)4

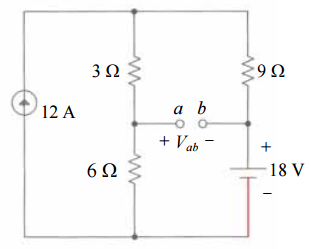

40 如下圖所示，Vab 之電壓為多少伏特？  (A) 36 (B) 24 (C) 18 (D)9

申論題 (0)
