97年 - 97 初等考試_電子工程：基本電學大意#48486

科目：初等/五等/佐級◆基本電學大意 | 年份：97年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆基本電學大意

選擇題 (40)

1 有一鎢絲燈泡，在 28℃時電阻為 10 歐姆，通電發亮後，鎢絲電阻變為 150 歐姆，已知鎢絲於 20℃時之電阻溫度係數 α 20 =  ，求此燈發亮時鎢絲之溫度為多少℃？
(A) 3248
(B) 3426
(C) 3574
(D) 4120
2 有一電阻器，在 50℃時之電阻為 12 歐姆，在 20℃時之電阻為 10 歐姆，試求 0℃時之電阻溫度係數約為多 少℃-1？ (A) 0.0037 (B) 0.0042 (C) 0.0068 (D) 0.0077
3 某家庭平日平均用電如下 ① 200 瓦電視 4 小時 ： ② 1200 瓦電鍋 45 分鐘 ③ 400 瓦洗衣機 45 分鐘 ④ 100 瓦燈泡 10 個用 4 小時；若每度電費 3.6 元，求該家庭該月（30 天）電費為多少？ (A) 180 元 (B) 324 元 (C) 648 元 (D) 723.6 元
4 假設有一正 20 庫倫之點電荷，由A點移至B點須作功 1600 焦耳，則A點相對B點之電位差為多少伏特？ (A)－60 (B)－80 (C)＋60 (D)＋80
5 由相同材料製成之A, B兩圓柱形導線，A之長度為B之 4 倍，A之直徑為B之 2 倍。若A之電阻為 100Ω，則B之 電阻為多少Ω？ (A) 12.5 (B) 75 (C) 100 (D) 125
6 如果在一秒之內，通過一個 100 匝繞組之均勻分布的磁通量，由 4 韋伯線性地增加至 7 韋伯，則該繞組在 那一秒鐘期間會產生多少伏特的感應電壓？ (A) 600 (B) 300 (C) 150 (D) 900
7 有一五色碼電阻器之色碼依序為橙綠黑金棕，其電阻值為： (A) 350Ω±2 % (B) 350Ω±1 % (C) 35Ω±2 % (D) 35Ω±1 %
8 將 75Ω及 34Ω之兩電阻器並聯時，其總電阻之數值： (A)小於 34Ω (B)等於 34Ω (C)大於 75Ω (D)介於 75Ω與 34Ω之間
9 有一蓄電池以 2 安培之穩定電流連續充電 2 小時，則其內部增加的電荷量為多少庫侖？ (A) 3600 (B) 7200 (C) 14400 (D) 28800
10 下列何種電路元件的儲存能量與其所通過之電流平方成正比？ (A)電容 (B)電感 (C)電阻 (D)二極體
11 兩並聯之電感器，其自感分別為 6 亨利及 12 亨利，若無互感存在，求總電感量為多少亨利？ (A) 18 (B)6 (C)4 (D)2
12 某半徑為 20 公分之孤立實心金屬球，已知球面之電位為 200 伏特，則距球心 10 公分處之電位為多少伏特？ (A) 200 (B) 100 (C) 50 (D)0
13 一只 200 微法拉之電容器，以 0.1 安培定電流持續充電至 50 伏特，則使該電容器充電充滿所需時間為多少 秒？ (A) 10 (B)1 (C) 0.1 (D) 0.01
14 如右圖所示之電路中，若磁鐵如圖示方向移動，則電阻器 兩端之電壓極性及電流I之方向為何？  (A)電壓a端為正，電流I為正 (B)電壓a端為正，電流I為負 a b 移動方向 (C)電壓b端為正，電流I為負 (D)電壓b端為正，電流I為正 ，電流 I
15 有一線圈匝數為 100 匝，其電感量為 10 亨利(H)，若另有一線圈其磁路之磁阻相同，已知電感量為 2.5 亨利， 則其匝數為多少匝？ (A) 25 (B) 40 (C) 50 (D) 75
16 如右圖所示之電路，其互感M之大小為 2 亨利(H)， L 1 =4H M=2H L 2 =6H 求該電路之總電感量為多少亨利？  (A) 14 (B) 12 I (C)8 (D)6 I
17 如右圖所示之電路，其中L 1 及L 2 為自感，M為其 互感，求兩線圈儲存能量共多少焦耳？  (A) 12 (B) 20  (C) 36 (D) 52
18 在一個交流電路當中，兩個大小分別為 2 法拉及 0.5 法拉的電容器並聯後，其結果相等於一個多少法拉的電 容器？ (A) 0.4 (B) 0.5 (C)2 (D) 2.5
19 如右圖所示為由電壓源V所供應之電阻並聯電路， I 1 , I 2 , I 3 及I 4 為流經各電阻之電流，試問下列何 者正確？ (A)I 1 + I 4 =I 2 +I 3 (B)I 1 = 8I 4  (C)I 3 －2I 2 =0  (D)I 1 +I 2 =I 3
20 若將每個大小均為 12 伏特且相同的 10 個理想電壓源串聯在一起，則此串聯之電壓源組合所能提供的最大 電壓大小為多少伏特？ (A) 1.2 (B) 12 (C) 60 (D) 120
21 如右圖所示電路中，已知I=6A時，則電源電壓E為 I 多少伏特？ (A)6 (B) 12  (C) 24 (D) 36
22 串聯之二個電阻分別為R 1 及R 2，通電後，R 1 兩端之電壓為 120V。若R 2 為R 1 之 2/3 倍，則電源電壓為多少伏特？ (A) 100 (B) 120 (C) 200 (D) 240
23 某電流表並聯電阻為 1Ω之分流器後，其量測電流範圍提高為原來之 10 倍，則電流表之內阻應為多少歐姆？ (A) 4 (B) 9 (C) 40 (D) 90
24 如右圖所示，則下列有關迴路之電壓方程式中，何者正確？  (A)(R 1 +R 3 )I 1 +R 2 I 2 =E 1  (B)(R 1 +R 3 )I 1 －R 3 I 2 =－E 1  (C)(R 1 +R 3 )I 1 －R 3 I 2 =E 1  (D)R 1 I 1 +(R 1 +R 3 )I 2 =－E 1
 25 如右圖所示，穩態時之電感電流i L 為多少安培？ (A)0  (B)2 (C)5  (D) 10

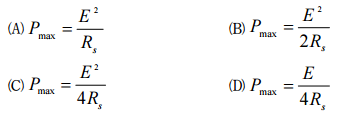

26 如右圖所示，調整負載電阻R L 使其負載有最大 功率輸出，此負載消耗最大功率P max 為何？

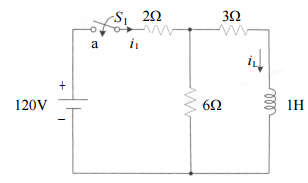

27 如右圖所示，當開關S 1 置於a點且穩態時，電流iL為多少安培？ phphtm1kL.png (A) 30  (B) 20  (C) 15(D) 10

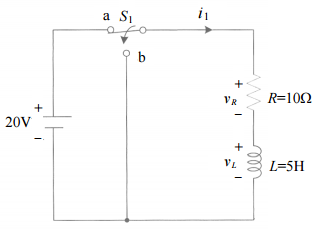

28 如右圖所示，開關S 1 置於a點已達穩態；若時間t = 0， 將開關S 1 置於b點，則此電流i 1 的響應為何？  (A)i 1 =－2e-0.5tA   (B)i 1 =－2（1－e-0.5t）A  (C)i 1 =2e-2tA   (D)i 1 =2（1－e-2t）A
29 如右圖所示， i1 (t ) = 4 √2 cos(377t − 45°) ， i 2 (t ) = 3 √2 sin(377t + 45°) ，則i 3 有效值為：  (A)1  (B)5 (C)5 √2  (D)7
30 直流電路之節點電流如右圖所示，此I 1 為多少安培？  (A) 36  (B)  (C) 12  (D)6
31 某交流電源角速度ω=628 弳度/秒，求其電源頻率約為多少Hz？ (A) 50 (B) 60 (C) 100 (D) 200
32 若某元件之端電壓及流過之電流分別為 v(t ) = 100√ 2 sin(377t + 60°) ， i (t ) = 10√ 2 cos(377t − 30°) ，則此元件為： (A)純電感 (B)純電阻 (C)電感性 (D)電容器
33 二阻抗分別為Z 1 =3∠30°，Z 2 =3∠90°，串聯後阻抗為： (A) 6∠120° (B) 6∠60° (C) 3 √3 ∠60° (D) 3∠60°
34 實功率為P，虛功率為Q，則視在功率S＝？
35 有一電壓源 vs (t ) = 6 sin t + 8 sin 3t （V），加於 2Ω電阻兩端，則電阻消耗之功率為多少瓦特？ (A)7 (B) 12.5 (C) 25 (D) 50
36 如右圖所示之R-C串聯電路，若電源電壓 ＝20∠0°，電流 ＝4∠53.1°，則電路元件R值約為多少Ω？  (A)2 (B)3  (C)4  (D)5
37 交流弦波電壓有效值為 110V，經半波整流後加至 5Ω電阻，若忽略整流二極體之壓降，則流經電阻之電流 平均值約為： (A) 2A (B) 5A (C) 10A (D) 20A
38 如右圖所示之電路，試問下列何者正確？ (A) 2I 1 =I 2  (B)I 1 －I 2 =3A  (C)I 1 +I 2 =18 A  (D)I T =12 A
39 如右圖所示之R-L串聯電路，若電源電壓V s =50V，電感 兩端電壓V L =40V，X L =8Ω，則R值為多少Ω？ (A)2  (B)4  (C)6  (D)8
40 如右圖所示，試求 4 安培之電流源所供給之功率為多少瓦特？  (A) 24 (B) 32 (C) 96 (D) 144

申論題 (0)
