98年 - 98 普通考試_電力工程、電子工程、電信工程：基本電學#47985

科目：基本電學(概要) | 年份：98年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：基本電學(概要)

選擇題 (0)

申論題 (5)

一、有一平板電容器，面電荷密度 σ = 5 × 10 − 4 c/m2，距離d = 3 × 10 − 3 m，介質為陶瓷材 料，其相對介電常數 ε r = 7500 ，試求此電容器單位體積所儲存之電位能。（20 分）

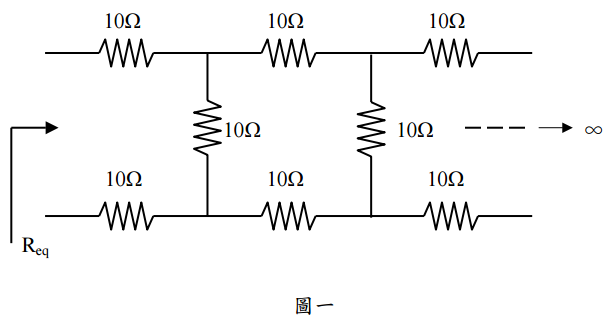

二、如圖一所示，此為無限級的串並聯的電阻組合電路，若每一個電阻值皆為 10Ω，試 求等效電阻值Req。（20 分）

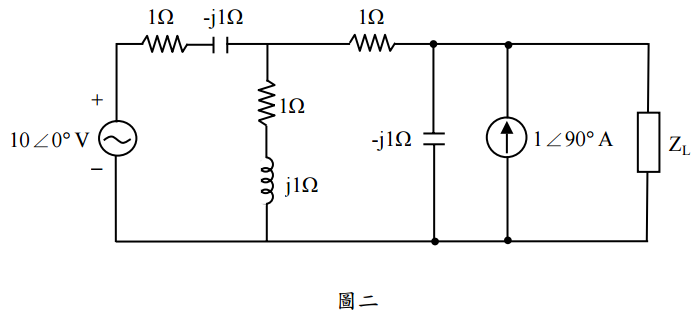

三、如圖二所示，此電路有最大功率轉移至負載ZL，試求此最大功率。（20 分）

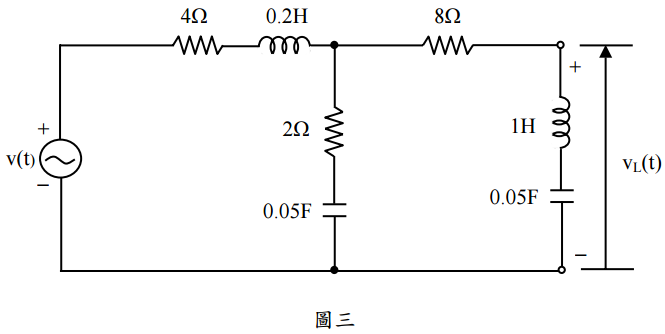

四、如圖三所示，v(t)=20 √2 sin(10t) 伏特，試求vL(t)。（20 分）

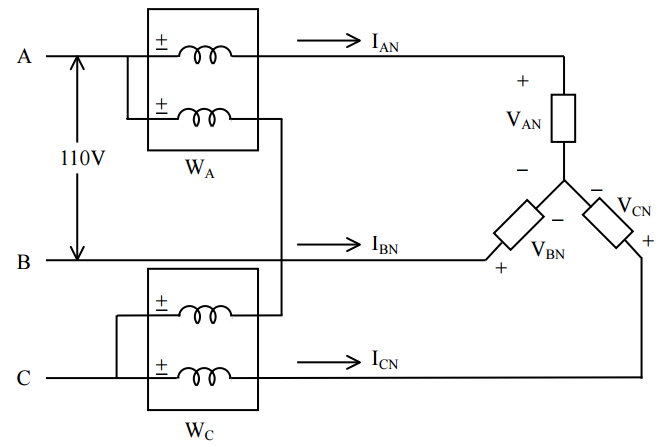

五、如圖四所示之兩個瓦特錶三相功率測量，若電源為三相平衡正相序 110 伏特且每一 負載阻抗均為ZY=12.5∠60° Ω，試求總功率及兩瓦特錶之讀數。（20 分） _
