99年 - 99 交通事業郵政升資考試_員級晉高員級_技術類（選試結構學）：結構學#35432

科目：結構學 | 年份：99年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構學

選擇題 (0)

申論題 (4)

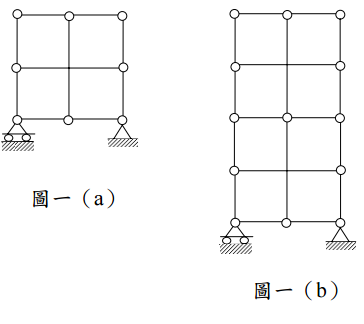

【已刪除】一、請判別圖一（a）及圖一（b）中之結構。有小圈圈處代表鉸接點，否則為剛接。它 們是穩定結構嗎？請說明你的判斷邏輯，否則不予計分；如果是穩定結構，它的 超靜定次數（static indeterminacy）為若干？請說明你的判斷邏輯，否則不予計分。 （20 分）
【已刪除】二、設有如圖二所示之桁架，簡支跨度中點受力 60 kN。設此桁架各桿件長度均為L，且各 桿件之斷面均勻，軸向剛度EA為常數。試求此桁架右上端A點之垂直變位δAV。（25 分）

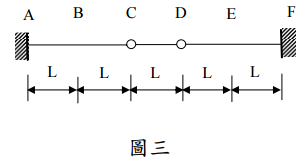

【已刪除】三、設有一如圖三所示之複合梁ABCDEF，A、F兩點為固定端，C、D兩點為鉸接，B 、E為連續。單位向下載重在梁上移動，試求A點垂直反力RA；A點彎矩反力MA； B點剪力VB；B點彎矩MB；C點剪力VC；D點剪力VD；E點剪力VE；E點彎矩ME；F 點垂直反力RF；F點彎矩反力MF等力素之影響線（influence line）。（25 分）

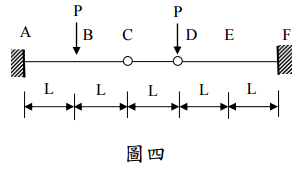

【已刪除】四、設有如上題圖三之結構，B、D兩點各受向下之力作用如圖四所示。設梁之斷面均勻 ，彎曲剛度EI為常數。試求C點之相對轉角θc。（30 分）
