99年 - 99 鐵路特種考試_佐級_電子工程：電子學大意#22365

科目：初等/五等/佐級◆電子學大意 | 年份：99年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：初等/五等/佐級◆電子學大意

選擇題 (40)

1 如圖之電路，電晶體Qn之臨限電壓Vtn＝0.5 V，電晶體Qp之臨限電壓Vtp＝-0.5 V，當輸入電壓Vi＝3 V時， 輸出電壓Vo為：
 (A) 0 V (B) 0.5 V (C)2.5 V(D)3 V
2 圖示NMOS電晶體電路，VDD＝5 V，閘極電壓vG＝VDD，電晶體參數Vt＝1 V，其中電容C為輸出端的 雜散電容，下列敘述何者正確？
(A)輸入電壓vI＝5 V，則輸出電壓vO＝5 V (B)輸入電壓vI＝5 V，則輸出電壓vO＝0 V (C)輸入電壓vI＝0 V，則輸出電壓vO＝0 V (D)輸入電壓vI＝0 V，則輸出電壓vO＝1 V
3 一個 RC 相移振盪器正進行穩定的振盪，若放大器的轉移函數是 5∠140°，則 RC 相移網路的轉移函 數有可能是： (A) 0.2∠220° (B) 1∠0° (C) 2π∠140° (D) 5∠-140°
4 圖示電路，若運算放大器的正負輸出飽和電壓為 ±12 V、R1＝10 kΩ、R2＝40 kΩ，今若輸出電壓vO為 -12 V，下列輸入電壓vI何者可使輸出電壓由-12 V轉為+12 V？
 (A)-4 V (B)-2 V (C) 2 V (D) 4 V
5 關於源極耦合（Source-Coupled）全差動式放大器（Fully Differential Amplifier）特性之敘述，下列何 者正確？ (A)差動放大器之共模輸入對差模輸出增益（Differential to Common-Mode Gain）與匹配度無關 (B)差動放大器對電源雜訊之干擾免疫力較差 (C)共源極端利用定電流偏壓可抑制電路之共模增益（Common-Mode Gain） (D)在相同元件尺寸、負載電阻，與電晶體電流偏壓條件下，其增益為單端共源極放大器之二倍
6 如圖所示之接面場效電晶體（JFET）放大器，已知在工作點的轉移電導（Transconductance）gm為 2 mS， 電流IDSS為 8 mA，夾止電壓（Pinch-off Voltage）VP為-6 V，不考慮接面場效電晶體的交流輸出阻抗 rd的影響，則此放大器的電壓增益AV(＝Vo/Vi)約為多少？
(A)-6  (B)-12 (C)-18 (D)-24
7 若圖中的N通道增強型MOSFET之Vt＝1 V，µ nCox（W/L）＝1 mA/V2 ，則RD及源極與汲極間的有效 電阻（rDS）之值分別約為：
(A) 20.5 kΩ、312 Ω  (B) 12.4 kΩ、253 Ω (C) 10.3 kΩ、153 Ω (D)5.8 kΩ、105 Ω
8 下圖電路中，電晶體小訊號模型之re＝26 mV/IE，ro＝50 kΩ，請判斷Zi及Zo約為何？
(A)Zi＝1.4 kΩ，Zo＝3.4 kΩ (B)Zi＝2.4 kΩ，Zo＝7.1 kΩ (C)Zi＝1.4 kΩ，Zo＝6.0 kΩ (D)Zi＝2.4 kΩ，Zo＝9.2 kΩ Vi
9 如圖所示為七節式（Seven Segment）LED的電路圖。已知LED點亮時的電流為 10 mA，電壓降約為 1.7 V，VIK，k＝1, 2,⋯,7 在低位階（Low State）時約為 0.3 V，則限流電阻R約為：
(A) 100 Ω (B) 200 Ω 5 V (C) 300 Ω  (D) 400 Ω
10 一個電流緩衝放大器，其輸入電阻Rin與輸出電阻Rout應具何種特性？ (A)Rin要小，Rout要小 (B)Rin要小，Rout要大 (C)Rin要大，Rout要小 (D)Rin要大，Rout要大
11 MP3 隨身聽中通常使用何種記憶體來儲存音樂檔？ (A) SRAM (B) Flash Memory (C) ROM (D) DRAM
12 如圖所示之數位電路由三個JK正反器（JK Flip-Flop）所組成，若三個正反器之輸入值皆為 1 且目前 輸出之狀態為Q2Q1Q0＝100。試問當時脈（clock）再度觸發三個JK正反器時，下一個輸出之狀態值Q2Q1Q0為何？

(A)  010 (B) 011 (C) 100 (D) 101
13 圖中邏輯電路輸出信號（Y）之布林函數為何？
14 某振盪電路之迴路增益為L，依巴克豪森準則（Barkhausen Criterion），若當該電路可維持振盪於頻 率ω0，則迴路增益L（jω0）應為： (A) 1∠0° (B) 1∠-90° (C) 2π∠0° (D)∞∠0°
15 圖中振盪器電路，其輸出電壓VO的波形為何？
(A)方波 (B)正弦波 (C)三角波 (D)脈衝波
16 如圖所示電路，其中R1 C1＜R2 C2，下列何者錯誤？ (A)其頻帶寬度 BW 為  (B)其輸出入電壓之轉移函數為(C)此為帶通濾波器（Band Pass Filter）電路 (D)其頻率響應圖為
17 圖中QA的寬長比（Aspect Ratio，W/L）為 3 n，QB的寬長比為 2 n，QC的寬長比為n，當此三個電晶體 都導通時，其等效寬長比為：
(A) 6 n (B) 2.2 n (C) 1.2 n (D) 5 n/6
18 已知有一電路的轉移函數，則當頻率為 100 rad/sec 時，該電路產生之相角變化約為： (A) 0° (B)-45° (C)-90° (D)-180°
19 分析圖中之電路，若運算放大器為理想，則Ii值為何？
(A) 1 mA  (B) 1.5 mA (C) 2 mA (D) 3 mA
20 如圖所示電路為由電阻R1、R2、R3、R4和理想運算放大器組成的加權加法器（Weighted Summer），若 R1＝1 kΩ，R2＝4 kΩ，R3＝1 kΩ，R4＝4 kΩ，V1＝2 V，V2＝3 V，則VO等於：
(A) 15 V  (B) 12 V (C) 11 V (D) 10 V
21 如圖所示之雙極性接面電晶體（BJT）放大器，已知電晶體參數α(＝Ic/Ie)為 0.98，以及電晶體集極到 基極的交流輸出阻抗ro為 1 MΩ，則此放大器的輸出阻抗ZO約為多少？
(A) 1.2 kΩ  (B) 6 kΩ (C) 12 kΩ (D) 1 MΩ
22 如圖所示電路，電晶體皆為矽質，其中電晶體Q1與Q2有相同特性，若VCC＝15 V，VEE＝-10 V，電 阻R1＝5 kΩ，R2＝3 kΩ，R3＝R4＝3 kΩ，稽納二極體電壓VZ＝7 V，Vi1＝Vi2＝0 V，若輸出電壓差VO＝ VO1－VO2，則VO約為何值？
 (A)-4.2 V (B) 4.2 V (C)-2.1 V (D) 2.1 V
23 如圖所示為含主動負載的差分對（Differential Pair with Active Load），其中I＝200 µA，並且電晶體 都具有相同的參數，β＝100，ro＝100 kΩ。此電路差模電壓增益（Differential Mode Voltage Gain） Ad≣Vo/(V1－V2)約為：
(A) 400 (B) 200 (C) 100 (D) 50

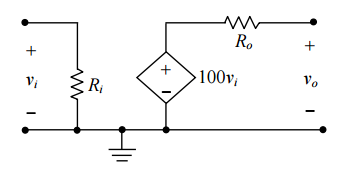

24 某電壓放大器以圖示電路模型表示，其中Ri＝4 kΩ、Ro＝1 kΩ，若將二個相同的此種電壓放大器串 接，問串接後電路的總電壓增益約為若干？
(A) 4000 (B) 5000 (C) 8000 (D) 10000
25 如圖所示之空乏（Depletion）型金氧半場效電晶體（MOSFET）放大器，已知工作點（Operating Point） 閘源極電壓VGS為 0.33 V，汲極電流ID為 7.6 mA，IDSS為 6 mA，夾止電壓（Pinch-off Voltage）VP 為-3V，則此放大器的輸入阻抗Zi約為多少？

(A) 330 kΩ  (B) 560 kΩ (C) 720 kΩ (D) 910 kΩ Vi
26 一N通道接面場效電晶體（JFET）的IDSS＝4 mA，VP＝-4 V，若ID＝1 mA，則其VGS約為： (A) 2 V (B) 1 V (C)-1 V (D)-2 V
27 與 BJT 電路比較下列有關 CMOS 電路的特性，何者敘述錯誤？ (A)交換速率較快 (B)製作容易，價格低廉 (C)消耗功率小 (D)雜訊免除佳
28 設VBE＝0.7 V，VC＝9 V，則圖中的電流IB約為：
 (A) 0 µA  (B) 2.3 µA (C) 13.8 µA (D) 15.0 µA
29 若圖中電晶體Q1及Q2之特性相同且VBE＝0.7 V，則IO之電流大小約為：
(A) 5.45 mA  (B) 4.35 mA (C) 2.15 mA (D) 1.25 mA Io
30 如圖所示電路，已知其中齊納（Zener）二極體的VZ＝5 V，則該齊納二極體的消耗功率約為：
(A) 6 mW  (B) 4 mW (C) 2 mW (D) 1 mW
31 下列何者二極體一般不是工作於逆向偏壓？ (A)光二極體（Photo Diode） (B)齊納二極體（Zener Diode） (C)變容二極體（Varactor） (D)蕭基二極體（Schottky Diode）
32 PIN 感光二極體工作時，基本上是操作於那一偏壓下？ (A)順向偏壓 (B)逆向偏壓 (C)零電壓下（短路） (D)不加電壓（開路）
33 如圖所示，利用電晶體及電阻組成之數位正邏輯電路，其中輸入為 A、B，輸出為 Y，問此為何種邏 輯閘？
(A)  NAND 閘  (B) AND 閘 (C) NOR 閘 (D) OR 閘
34 圖為濾波器電路，其轉換函數（Transfer Function）為Vout/Vin。以下何者錯誤？
(A)轉換函數絕對值之大小不隨頻率變化 (B)轉換函數相位隨頻率變化 (C)本電路輸出無波形失真 (D)全通濾波器（All Pass Filter）

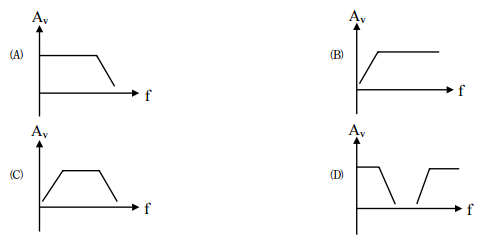

35 如圖所示電路，其電壓增益之頻率響應圖是：
36 如圖所示運算放大器電路，若輸入電壓為VI＝-4 V，試求其輸出電壓VO約為多少？
(A)-20 V  (B)-15 V (C)+15V  (D)+20 V
37 下列有關雙極接面電晶體三種組態放大器的敘述，何者錯誤？ (A)共基極之輸入阻抗最高 (B)共射極為反相放大器 (C)共集極之電壓增益小於 1 (D)共射極的功率增益最高
38 有關下列增強型MOSFET之特性敘述，何者錯誤？（Vt為臨限電壓(Threshold Voltage)） (A)於N通道，VGS＞Vt可感應通道 (B)於P通道，Vt為一正值電壓 (C)於VGS＝0，無感應通道 (D)於N通道，VGS電壓愈大（愈正），感應通道愈大
39 對於雙極性電晶體的工作模式，何者敘述正確？ (A)飽和模式：射極接面導通，集極接面截止 (B)主動模式：射極接面導通，集極接面截止 (C)飽和模式：射極接面截止，集極接面導通 (D)主動模式：射極接面截止，集極接面截止
40 一般矽質 PN 接面二極體兩端的順向電壓，在某一特定電流值時，隨溫度變化的情形是： (A)-2 mV/℃ (B)-20 mV/℃ (C)+2 mV/℃ (D)+20 mV/℃

申論題 (0)
