99年 - 99-2 財團法人台灣非破壞檢測協會非破壞檢測人員資格考試試題_中級 _實作科:渦電流檢測#108412

科目：台灣非破壞檢測學會◆中級◆實作科 | 年份：99年 | 選擇題數：0 | 申論題數：11

試卷資訊

所屬科目：台灣非破壞檢測學會◆中級◆實作科

選擇題 (0)

申論題 (11)

1、何謂取樣頻率(Sampling rate)，何謂信號反應頻率(response frequency)？ (請簡要說明之) ？ (10 分)

a.量測的原理是什麼？ (5 分)

b.請詳述量測程序（含校準）。(5 分)

3、以內繞線圈檢測熱交換器黃銅管外表面兩不同深度的瑕疵，若要得到兩信號有較大的相位分離度，則應作何處置 (並簡要說明原因) 。（10 分）

a.量測的原理是什麼？(5 分)

b.請詳述量測程序（含校準）。(5 分)

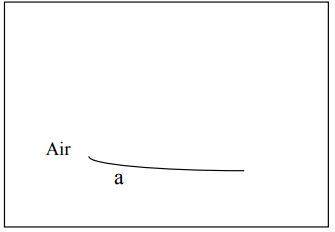

5、使用單繞平面型絕對表面渦電流探頭，在完成調整後，下圖 a 為離距，假如將探頭直接置於試塊之表面裂縫上即靜止不動，請繪出其訊號顯示，並說明之。(10 分)

6、若有一熱交換器管，其電阻率為7.2 µΩ- cm，外徑為 1.5 英吋、厚度為 1.5mm，作熱交換管之內繞線圈檢測時，計算得到最佳檢測頻率為120 KHZ 。若此熱交換管之材質及外徑保持一樣，但厚度改為 1.0 mm，則最佳檢測頻率為何? 請列出計算過程？(10分)

7、假設 ABC 公司庫存之 316 不銹小鋼棒，因進料時不慎將 304 不銹鋼棒混入，欲使用向量點式渦電流設備將 304 棒材挑出，假如你是 ABC 公司之 ET 中級檢測師，請訂定一份程序書以供檢測人員據以執行檢測。內容需依 CNS 的程序書該有的項目，相關的設備及參數等請您依經驗及見識撰寫，且檢測步驟亦需在程序書中予以簡述。（共 20 分，程序書及檢測步驟各佔 10 分）

(1)所有瑕疵之 XY 訊號顯示（李沙育圖形），圖上應標示 A,B,C…等代號。 (10 分)

(2)對應之 XT 及 Y-T 顯示。圖上應依正負座標繪出，並標示 A,B,C…等代號。 (10 分)
