複選題

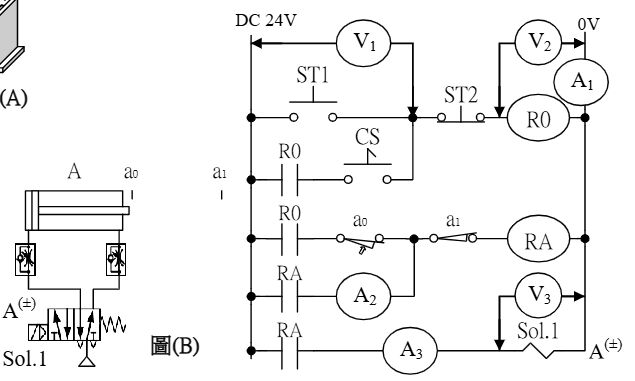

18. 如圖( B )電氣-氣壓迴路,每個繼電器消耗功率 1.5W、電磁閥線圈消耗功率 3W,在電源已送電,下列敘述哪些正確?

(A)未壓按 ST1 時,V1=24 伏特、V2=0 伏特、V3=0 伏特、A1=0 安培、A2=0 安培、A3=0 安培
(B)未切下 CS,壓按一下 ST1 在氣壓缸前進中,V1=24 伏特、V2=0 伏特、V3=24 伏特、A1=0.25 安培、A2=0.0625 安培、A3=0.125 安培
(C)在連續往復動作氣壓缸前進時,V1=0 伏特、V2=24 伏特、V3=24 伏特、A1=0.25 安培、A2=0.0625 安培、A3=0.125 安培
(D)在連續往復動作氣壓缸後退時,V1=0 伏特、V2=24 伏特、V3=24 伏特、A1=0.125 安培、A2=0.0625 安培、A3=0 安培
答案:登入後查看
統計: 尚無統計資料
統計: 尚無統計資料
