10 欲以雙線蝸桿帶動一個 50 齒之蝸輪，若蝸桿之輸入扭矩為 2 N．m，則蝸輪之輸出扭矩為多少？
(A) 0.04 N．m
(B) 0.08 N．m
(C) 50 N．m
(D) 100 N．m

答案：登入後查看
統計： A(121), B(499), C(936), D(197), E(0) #2018572

詳解 (共 9 筆)

#3421192
N桿/N輪=T桿/線數x/2=50/2x...
(共 25 字，隱藏中）
前往觀看
22
4
#3724190

題目求的是扭拒不是轉速

轉速比N輪/N桿=T桿/T輪 = 2/50 = 1/25

T桿*N桿=T輪*N輪 2*25=T輪*1

所以蝸輪的T扭拒=50N-m


19
0
#3939940
這題的算法應該是這樣，終於解出來了

(共 20 字，隱藏中）
前往觀看
16
0
#4622849

齒數跟節圓直徑 與 轉速成反比  轉數又跟扭力成反比----->

齒數 & 節圓直徑 與 扭矩 成正比

14
0
#3870861
扭矩T=FR 所以會跟線數/齒數成正比
8
1
#4734324

輪扭矩/桿扭矩 =蝸輪齒數/蝸桿線數。

成正比

4
0
#4039762

D2/D1=T2/T1>>>>>50/20=T/2>>>>>>T=50

0
0
#5710009
111年上榜解題還願，有錯請指導。
（之前內容錯誤，112.02.01已更正）



0
0
#3705548

這題應該沒答案 帶入公式答案不符

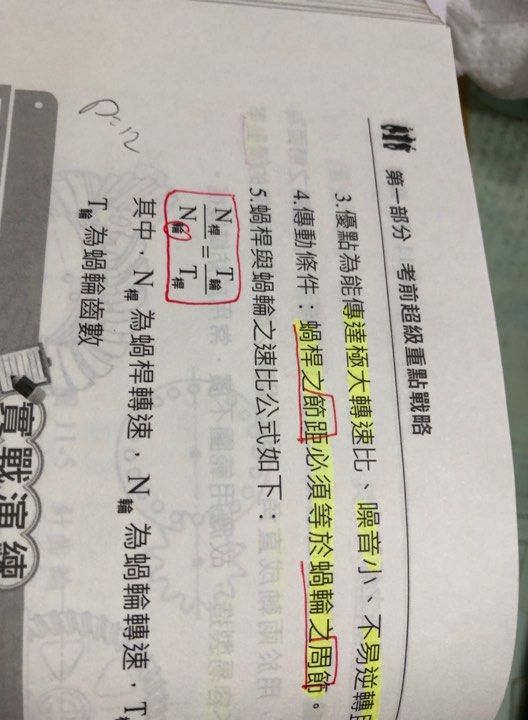

5deced699447e.jpg#s-528,720

0
5

私人筆記 (共 4 筆)

私人筆記#1980627
未解鎖
蝸桿與蝸輪之輪系值＝雙線蝸桿 / 50 ...
(共 117 字，隱藏中）
前往觀看
5
1
私人筆記#1694971
未解鎖


(共 0 字，隱藏中）
前往觀看
5
0
私人筆記#4971825
未解鎖


(共 0 字，隱藏中）
前往觀看
0
1
私人筆記#3069627
未解鎖
   T輪  -------     ...
(共 56 字，隱藏中）
前往觀看
0
0
