20. 若要使用變壓器來達到Zi =1000歐姆的阻抗匹配，針對Z2 =10歐姆的電阻，要選用的變壓器匝數比為何？
(A) 1：10
(B) 1：100
(C) 10：1
(D) 100：1

答案：登入後查看
統計： A(78), B(181), C(693), D(237), E(0) #3077427

詳解 (共 3 筆)

#7212556
船用電學 P.89

以 Z2 表示揚聲器阻抗，Zi稱爲等效變換阻抗。

從變壓器原邊的兩端看進去的阻抗爲 Z1 = U1 / I1,

變壓器的負載阻抗爲 Z2 = U2 / I2，

由於 U1/ U2= N1 /N2 = n 和 I1/I2 = N2 / N1 =1/n ，

所以Zi / Z2 = (U1/ I1) / (U2 / I2)＝U2l2)/ (U2I1) ＝ n^2 ，則 Zi＝n^2*Z2

U1:原邊電壓 U2:副邊電壓

I1:原邊電流 I2:副邊電流

N1:原邊線圈匝數 N2:副邊線圈匝數

n:原、副邊電壓比或匝數比，簡稱變壓比



Zi = n^2 * Z2

Zi = 等效變換阻抗

n = N1/N2=U1/U2

Z2 = 揚聲器阻抗



帶入後

1000 = n^2 *10

100 = n^2

n = 10

= 10:1

2
0
#7095339

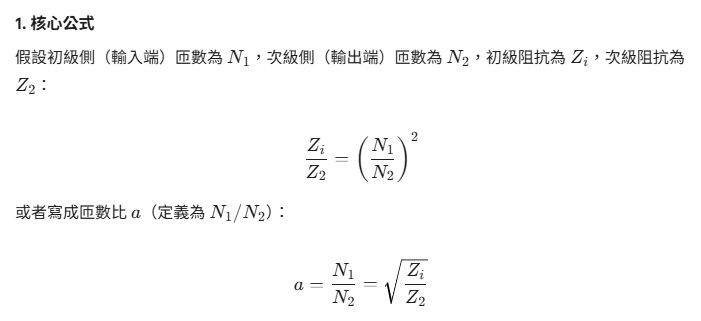

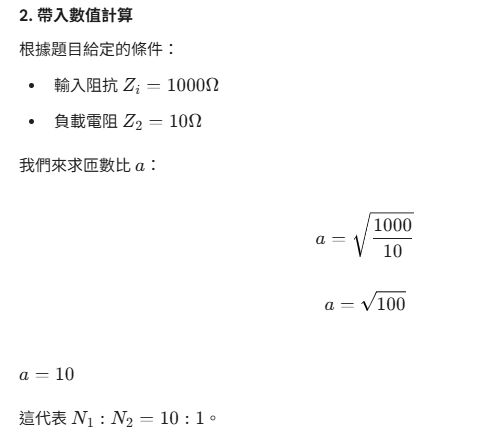

1. 題目解析 題目要求我們計算變壓器的...
(共 827 字，隱藏中）
前往觀看
1
0
#7302995
變壓器的阻抗比等於匝數比的平方。
ㅤㅤ
0
0

私人筆記 (共 1 筆)

私人筆記#7473522
未解鎖


(共 0 字，隱藏中）
前往觀看
10
0
