26. 某船以電羅經測目標，得目標方位024°，以磁羅經測同一目標，得目標方位358°，如已知電羅 經誤差為1°E，磁差為11°E，則磁羅經自差為何？
(A) 10°E
(B) 10°W
(C) 16°E
(D) 16°W

答案：登入後查看
統計： A(35), B(42), C(512), D(73), E(0) #3076873

詳解 (共 3 筆)

#6039895
4
0
#6041020
3
0
#6110950

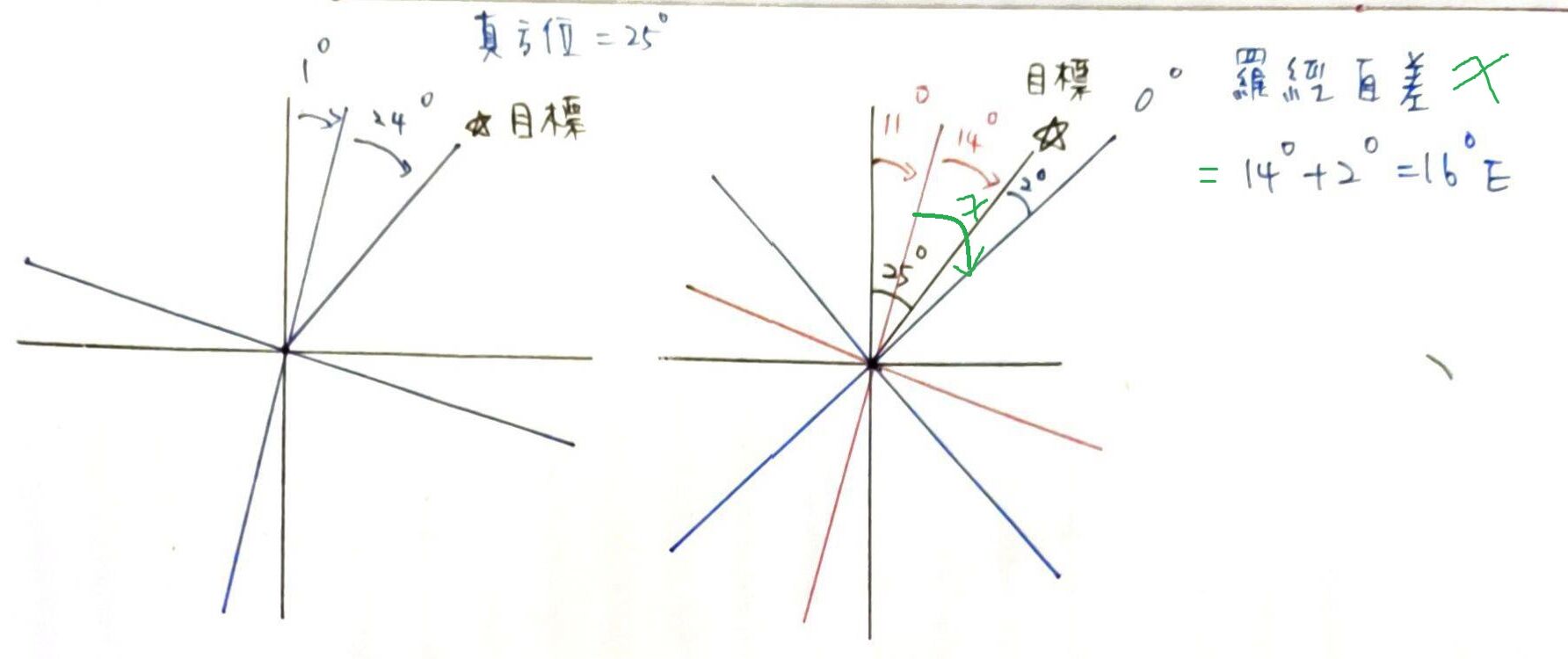

1.如下圖左邊，電羅經先向東偏1°，量至目標24°，可得目標真方位25°(電羅經不受磁差影響)
2.如下圖右邊，由於地磁差所以磁羅經已經向東偏11°了，然後因為有磁羅經自差，所以磁羅經還要再偏X°，目標的磁羅經方位才會變成358°
3.看圖可得磁羅經自差X°=14°+2°=16°E
ㅤㅤ
(下圖右方的0°可以方便理解目標358°是在哪個位置)
0
0

私人筆記 (共 1 筆)

私人筆記#5786631
未解鎖

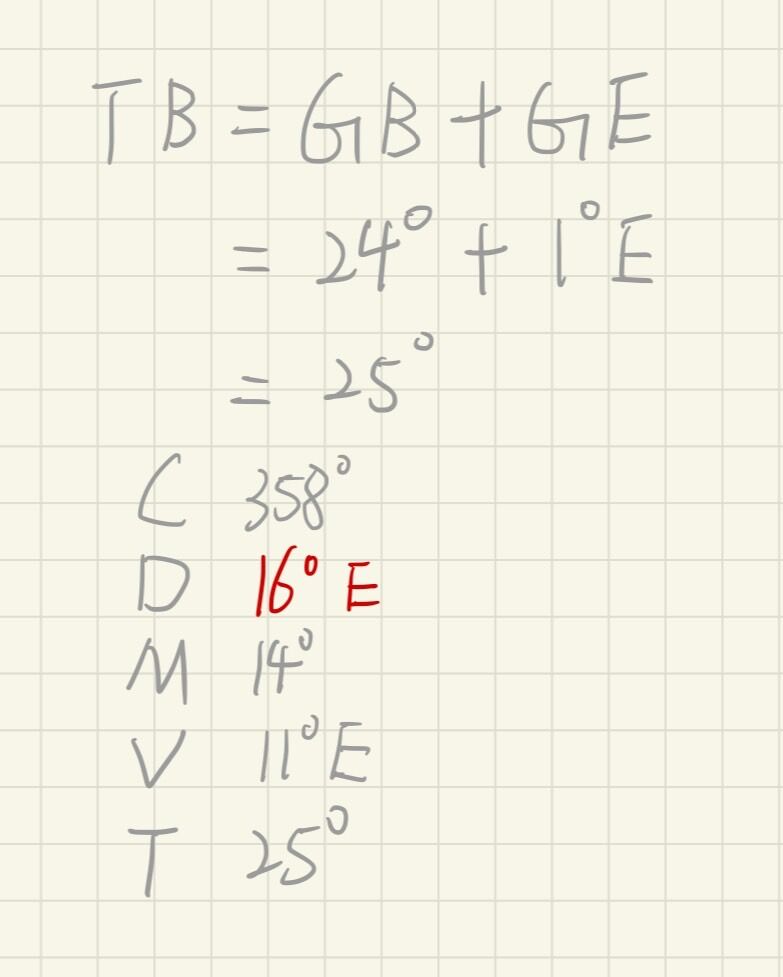

目標真方位 TB = GB + GE =...
(共 193 字，隱藏中）
前往觀看
