30. 在機械製圖中，根據CNS的規定，下列何者是使用虛線繪製的？
(A)割面線
(B)折斷線
(C)中心線
(D)隱藏線
答案：登入後查看
統計： A(209), B(249), C(413), D(2631), E(0) #2120797
統計： A(209), B(249), C(413), D(2631), E(0) #2120797
詳解 (共 3 筆)
Chris C
#6345190
ㅤㅤ
ㅤㅤ
ㅤㅤ
#字及線條之優先順序如㆘：
1.字（尺寸標註之數字或說明）。

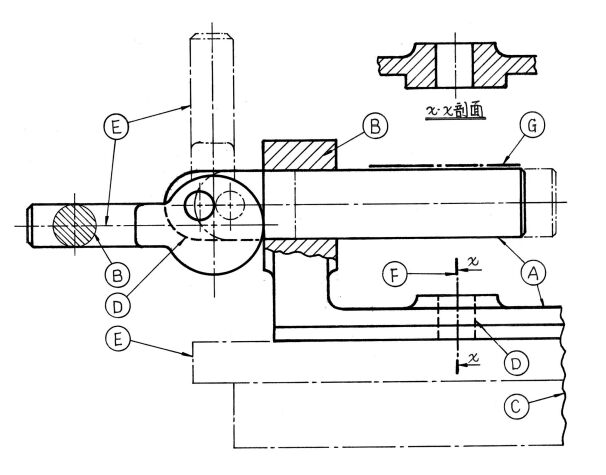

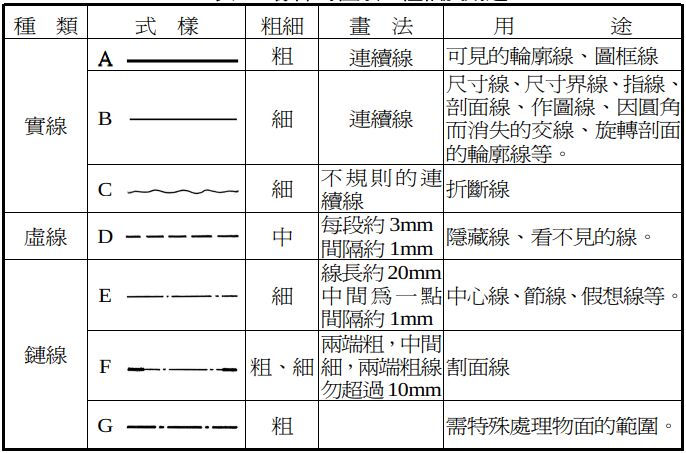

2.粗實線>虛線(隱藏線)>㆗心線>折斷線>尺度線>剖面線。
1.字（尺寸標註之數字或說明）。
2.粗實線>虛線(隱藏線)>㆗心線>折斷線>尺度線>剖面線。
＃剖視圖：
觀察者從假想切割平面的垂直方向觀察物體被剖切部分，而將所得到的影
像畫成的視圖，稱為剖視圖。
＃切割平面：
又稱為割面，即剖視圖㆗假想物件被㆒平面切割開來，可呈現內部結構形
狀，該平面稱為切割平面。
又稱為割面，即剖視圖㆗假想物件被㆒平面切割開來，可呈現內部結構形
狀，該平面稱為切割平面。
＃割面線：
剖視圖㆗由割面的邊視圖所形成的線，代表切割平面的位置，亦是割面的
邊視，稱為割面線。
剖視圖㆗由割面的邊視圖所形成的線，代表切割平面的位置，亦是割面的
邊視，稱為割面線。
＃剖面：
物體假想被剖切後，切割平面與觀察者間的部分假想被剖切拿掉，顯示出
內部結構的平面，稱為剖面。
物體假想被剖切後，切割平面與觀察者間的部分假想被剖切拿掉，顯示出
內部結構的平面，稱為剖面。
＃剖面線：
為了表示剖面處是屬於實心部分，因剖面之實心部分常以平行且 45°等距間
隔的㆒組細實線來識別，該識別的線即稱為剖面線。
為了表示剖面處是屬於實心部分，因剖面之實心部分常以平行且 45°等距間
隔的㆒組細實線來識別，該識別的線即稱為剖面線。
