49. 如【圖2】所示電路，則？

(A) IA=1A、IB=1A
(B) IA=1A、IB=2A
(C) IA=2A、IB=1A
(D) IA=2A、IB=2A

答案：登入後查看
統計： A(304), B(328), C(319), D(1415), E(0) #3089012

詳解 (共 5 筆)

#5982889


(共 1 字，隱藏中）
前往觀看
18
0
#5780974

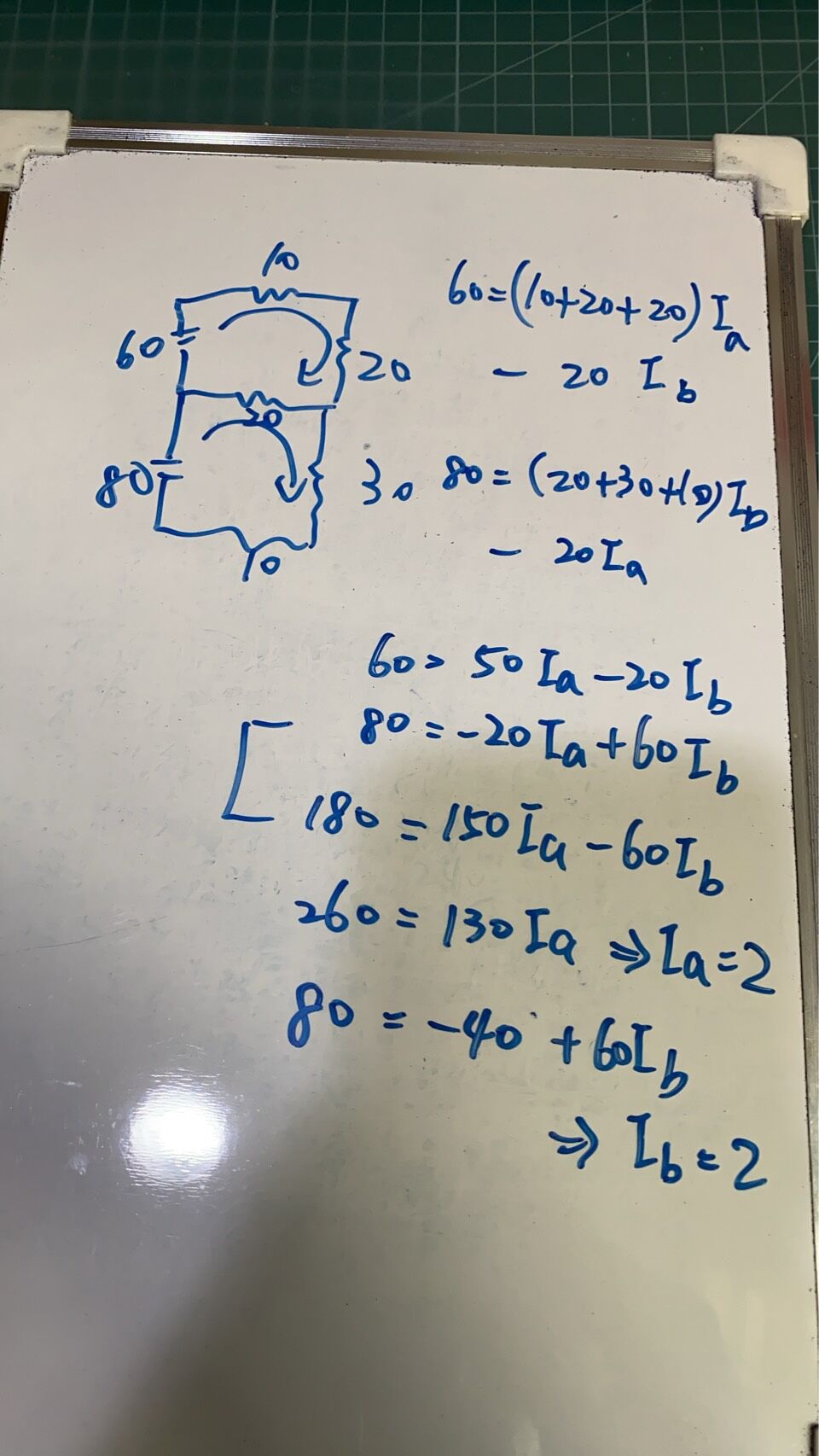

迴路電流法，上半部的方程式為   50IA - 20IB = 60
                      下半部的方程式為 -20IA + 60IB = 80

解聯立會得到IA= 2,IB = 2

16
0
#6016981


(共 1 字，隱藏中）
前往觀看
11
0
#7096505
5
0
#7213809
上半部迴路:60 = (10+20)IA + 20 (IA-IB) 代入選項只有(D)成立
後續再用下半部迴路
80 = (10+30)IB + 20(IB-IA)代入選項一樣只有(D)成立
0
0
