5 下圖有關 RC 柱（高度 3 公尺）的軸壓力破壞過程，下列敘述何者錯誤？
(A)軸壓力到達 P1 時，會開始產生 45 度斜向裂縫
(B)軸壓力增加到 P2 時，裂縫大幅增加，柱體會向外膨脹
(C)軸壓力到達 P1 及 P2 時，總縮短量 P2 時比 P1 時大
(D)軸壓力到達 P3 時，鋼筋發生挫屈現象

答案：登入後查看
統計： A(368), B(53), C(118), D(163), E(0) #2525864

詳解 (共 4 筆)

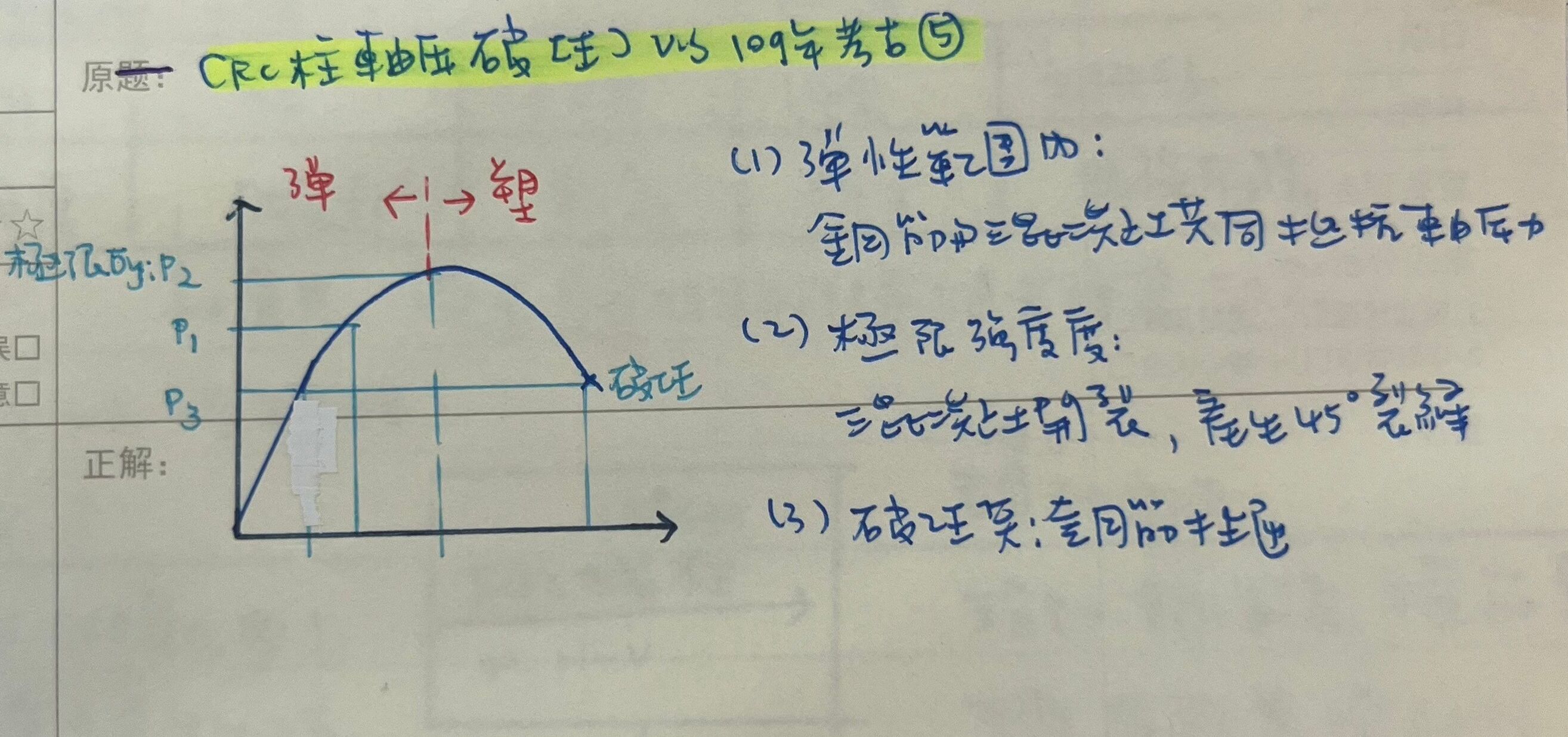

#6037249
1.彈性範圍內:鋼筋混凝土共同抵抗軸壓力
2.極限強度:混凝土開裂，產生45度裂縫
3.破壞點:鋼筋挫曲
(A)軸壓力到達 P1 時，不會產生裂縫，過P2(極限點)後才會產生裂縫
23
0
#6204284
這題考的是觀念：P1可以代表彈性變化線段...
(共 130 字，隱藏中）
前往觀看
10
0
#4410011
(A)45度為水平剪力造成拉裂縫破壞
(共 20 字，隱藏中）
前往觀看
10
5
#5960284
45度裂縫為剪力破壞現象，軸壓應力不應該產生剪力破壞。
9
2
