8 下圖之平面運動鏈中，其中 N 表示連桿數、P 表示低對之對偶數，則連桿數及對偶數分別多少？
(A)N=6，P=8
(B)N=6，P=9
(C)N=7，P=8
(D)N=7，P=9

答案：登入後查看
統計： A(125), B(141), C(371), D(989), E(0) #1607547

詳解 (共 4 筆)

funway

B5 · 2020/04/21

#3896040

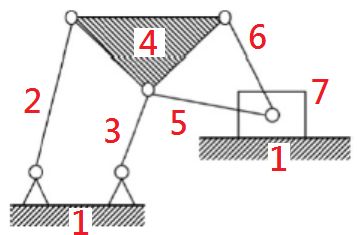

為方便說明，將平面運動鏈的各連桿標示數字如下圖所示。

5e9eb30cb6f2f.jpg#s-357,235
2.如上圖所示，本平面運動鏈共有7個連桿，即連桿數為N=7。

3.本平面運動鏈共有9個低對對偶，即12、13、17、24、34、45、46、57、67，亦即對偶數為P=9。
