試卷：103年 - 103年地方考三等_電力工程#31174
科目：電力系統
年份：103年
排序：0

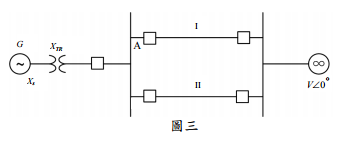

四、考慮如圖三所示之電力系統單線圖。傳輸線Ｉ與傳輸線 II 之暫態電抗分別為 2XL 與 XL。同步發電機表示為一定電壓源 E

，其暫態電抗為 X_s，變壓器之電抗為 X_TR。無限匯流排電壓為

。假設於時間為 0 時，傳輸線Ｉ之匯流排Ａ處發生三相接地故障，此故障未能即時清除。而當時間為Ｔ時，傳輸線Ｉ即時跳脫完成故障清除：

(1)求出故障前、故障期間與故障後同步發電機之功率角曲線(Power Angle Curve)。（9 分）
