申論題

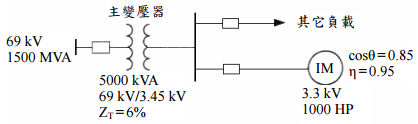

二、某工廠之三相配電系統如下圖所示由 69 kV 供電，於責任分界點之短路容量為 1500 MVA，主變壓器容量、變壓比及電抗分別為 5000 kVA、69 kV/3.45 kV 及 6%，於主變二次側安裝一台三相 1000 HP 之感應電動機，其額定電壓、額定功率 因數及效率分別為 3.3 kV、cosθ = 0.85 及 η = 0.95，請應用標么系統方式計算，採 用之基準容量（kVA_b）及基準電壓（kV_b）分別為 5000 kVA 及 3.45 kV。試計算該 電動機啟動時（假設啟動時之功率因數 cosθ = 0.1 且啟動電流為額定電流 6.25 倍），

⑴啟動時於主變壓器二次側所引起的電壓降百分比為多少？ （15 分）
