梅森增益公式（Mason's Gain Formula）是一種用於確定控制系統轉移函數的方法，特別是對於具有多重回路和多個轉移函數的系統。這種方法尤其適合於那些具有許多分支和節點的複雜系統，因為它提供了一種統一的方法來處理所有的增益和回路。
步驟如下：
- 確定所有前向路徑: 記錄每條前向路徑的增益。
- 確定所有閉路: 記錄每個閉路的增益。
- 確定所有不接觸的閉路: 這是指那些在圖中沒有共同節點的閉路。

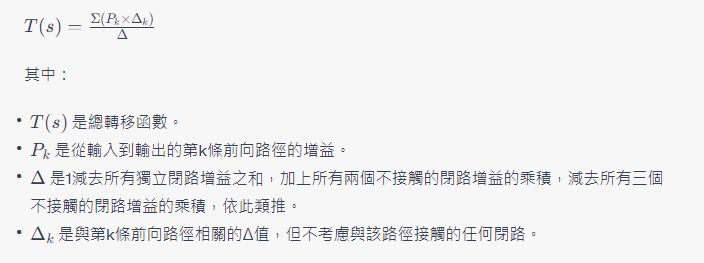

- 計算Δ: 使用上述公式中的描述。
- 計算每個Δk: 對於每個前向路徑，考慮所有不與它接觸的閉路，然後計算相對應的Δk。
- 應用梅森增益公式: 使用上述公式計算總轉移函數。
使用梅森增益公式的主要優點是它提供了一種統一的方法來處理複雜的控制系統，而不需要繁瑣的代數運算。不過，要熟練使用它，還是需要對控制系統的結構和性質有深入的了解。
