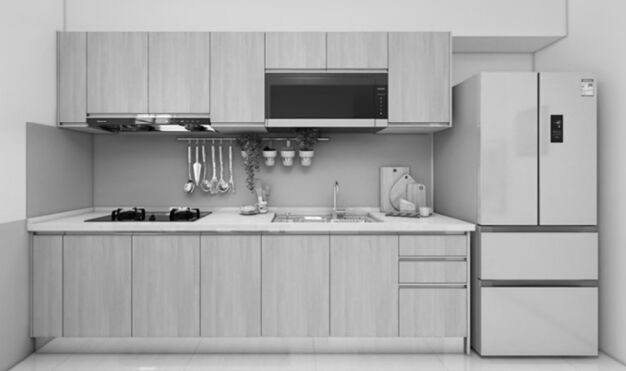

三、圖二為一幅系統廚具圖片，包含：上下廚櫃、嵌入式烘碗機、雙口瓦斯爐、 水槽與雙門冰箱。該廚房空間淨寬度為 390 cm，樑下淨高度為 240 cm。 請根據圖片中所呈現之比例、對稱性、模組分割與構造推估其適當的尺 寸，完成下列圖面繪製。
(一) 1/30 流理台平面圖。（20 分）
1.呈現廚具配置，包含：檯面、瓦斯爐、水槽。
2.標註櫃體深度、寬度，可合理設定常用尺寸。
3.繪製上櫃外緣的投影線。
