試卷：108年 - 108 經濟部所屬事業機構_新進職員甄試_電機：1.電力系統與電機機械 2.電磁學#80816
科目：國營事業◆1.電力系統與電機機械 2.電磁學
年份：108年
排序：0

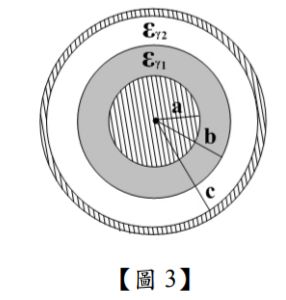

四、如【圖 3】所示，有一無窮長送電用同軸電纜，內、外導體之半徑分別為 a、c，已知 a = 0.4 cm，兩導體間之絕緣層由兩種介電質構成，在 a ＜ r ＜ b 間為材質 1、在 b ＜ r ＜ c 間為材質 2；兩材質之相關參數如下：

材質 1：相對介電係數ε₁ = 3.0、介電強度 = 2.5 × 10⁷ V/m

材質 2：相對介電係數ε₂ = 2.5、介電強度 = 2.0 × 10⁷V/m 請計算：(計算至小數點後第 2 位，以下四捨五入)（15 分）

(一)今欲設計電纜符合「工作電壓為 22 kV、兩種絕緣材質內最大電場強度不能超過該材料介電強度之 25 %」需求，請分別計算兩絕緣材質之最小厚度（10 分）

詳解提供者：hchungw
