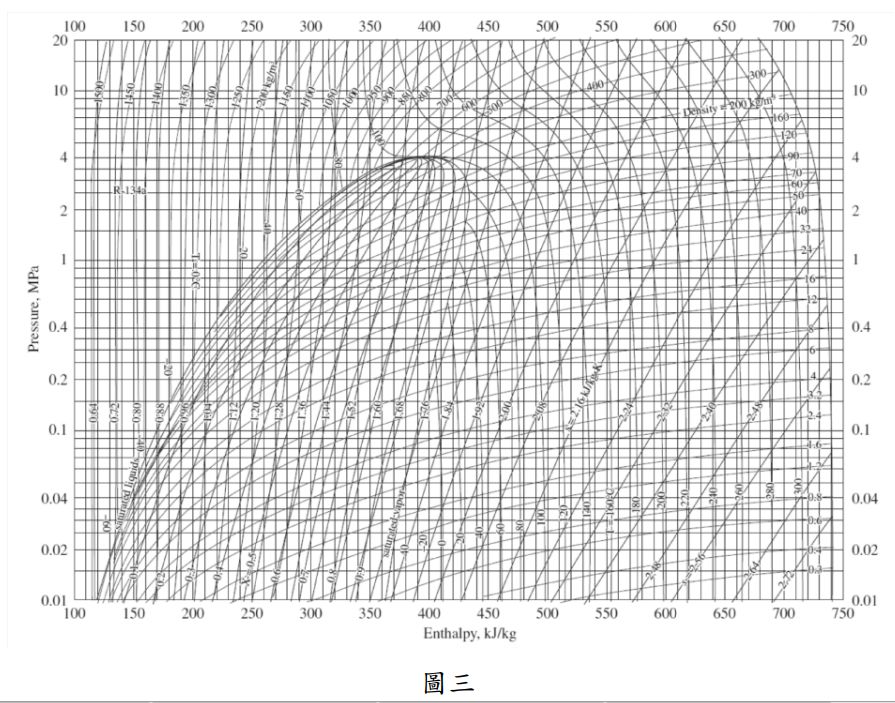

四、一個理想二元（cascade cascade）冷凍系統均採用 R134a 為冷媒為冷媒，低溫蒸發器溫度為 -26℃，假設低溫冷凝器與高溫蒸發器壓力均為假設低溫冷凝器與高溫蒸發器壓力均為 0.3 MPa，高溫冷凝器壓力為 1.0 MPa，，冷凍能力為 6 kW。R134a 冷媒資訊請參閱圖冷媒資訊請參閱圖三。

申論題內容

(一)畫出 P-h 圖上的兩個冷凍循環之示意圖，並標示低溫冷凍機的壓縮機入圖上的兩個冷凍循環之示意圖並標示低溫冷凍機的壓縮機入口為 1、出口為 2、冷凝器出口為冷凝器出口為 3、蒸發器入口為蒸發器入口為 4；標示高溫冷凍機的壓縮機入口為 5、出口為出口為 6、冷凝器出口為 7、蒸發器入口為蒸發器入口為 8。（5 分）
