題組內容

97年3梯55次10題
 有一局部排氣系統，用以捕集製程上研磨作業所產生之粉塵，試運轉時測得管內某點之全壓為-8.0mmH2O，靜壓為-12mmH2O。

(一)請計算導管內之空氣平均輸送風速為多少m/s?

詳解 (共 1 筆)

詳解 提供者：恐虐狂戰士


Pv＝[(Vt)/(4.04)]^2 ,
Vt=風速
Pt＝Ps+Pv.

Vt＝8.08 m/s
.
79次109年3梯

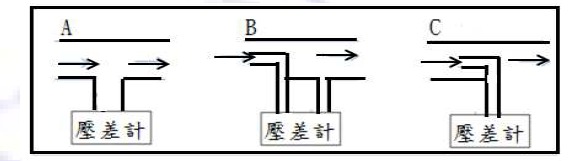

A=靜壓=Ps, B=動壓=Pv, C=全壓=Pt
