申論題

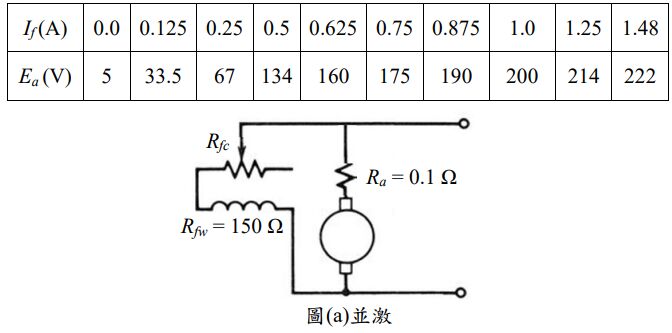

三、某 20 kW，200 V，1800 rpm 直流發電機（DC generator）之電樞電阻值 為 Ra = 0.1Ω。首先，在並激無載（no load）運轉下，如下圖(a)所示，調整其激磁控制電阻（field control resistance），且並激繞組之電阻值為 = 150Ω，得磁化曲線（magnetization curve）如下表：

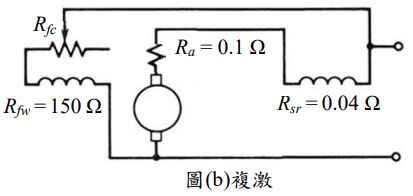

今以下圖(b)所示的積複勵（cumulative compound）的長分路複激（long shunt compound）方式運轉之，其中串激繞組電阻值為= 0.04Ω。

(二)不考慮電樞反應，當發電機為額定滿載（full load）輸出時，按圖(b)的串激與並激之加總效應，試問：相當於上表（磁化曲線）所列之總激 磁電流應為多少 A？（10 分）
