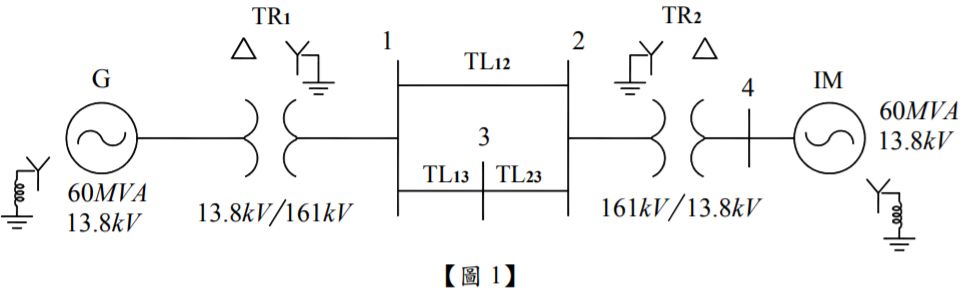

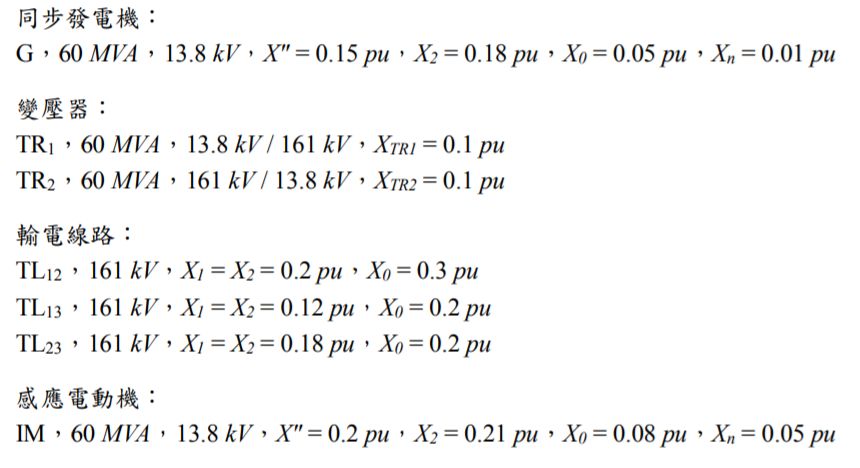

一、如【圖 1】所示，假設故障前電壓 V_f= 1.05∠0° pu，故障前負載電流及 Δ-Y 變壓器之相位移忽略不計，三相電力系統其參數值如下所述，請回答下列問題：(計算至小數點後第 4 位，以下四捨五入)（20 分）

(二)若匯流排 4 發生 b、c 相間直接接地故障，請以 pu 表示並計算： (1)三相之次暫態故障電流（2 分） (2)中性線故障電流（2 分） (3)電動機三相分別提供之故障電流（5 分） (4)輸電線路三相分別提供之故障電流（5 分）

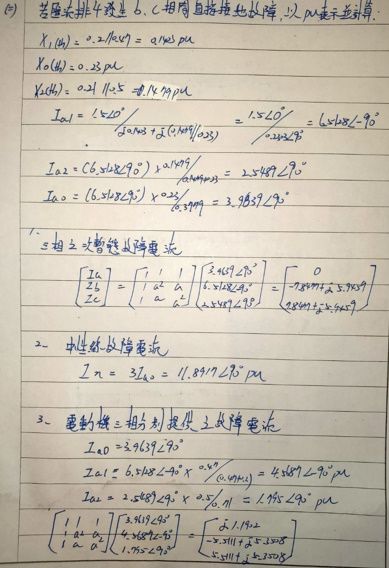

詳解提供者：yee

請問電動機故障電流，Im1 Im2那個分流阻抗分別是怎麼算的

詳解提供者：hchungw
